一、名詞解釋?
內網/外網基本設置，包括綁定網卡、LAN口地址以及wan口接入方式等的設置。
?
二、如何使用
1.接口狀態
?顯示W(wǎng)AN口以及LAN口的狀態。
?
2.添加LAN口

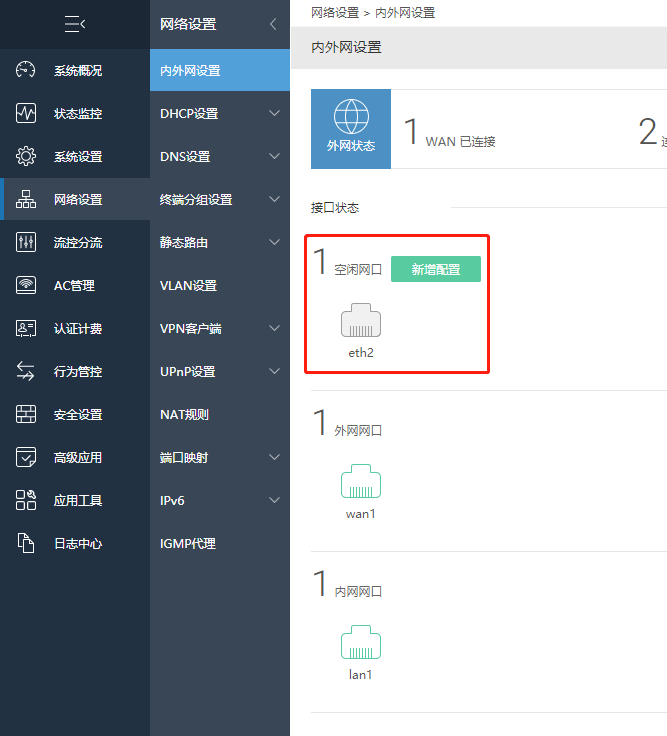

①點擊新增配置

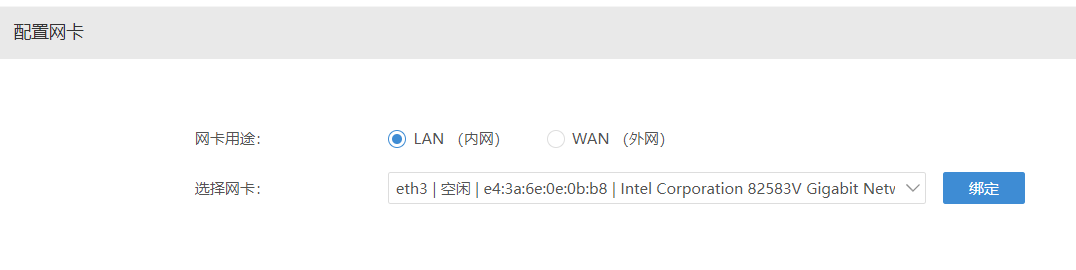

②網卡用途選擇LAN（內網）
綁定后顯示如下：
【IP地址/子網掩碼】
?此地址為該LAN下面終端的網關地址。
注意事項：
? 綁定網卡的時候需要確定這塊網卡是空閑狀態的才可以進行綁定。如果不是空閑狀態的就要先把這個網卡解綁，變成空閑狀態。然后再進行綁定成想要的LAN。也可以在中文控制臺進行綁定操作，但是中文控制臺只允許綁定lan1和wan1口。
?

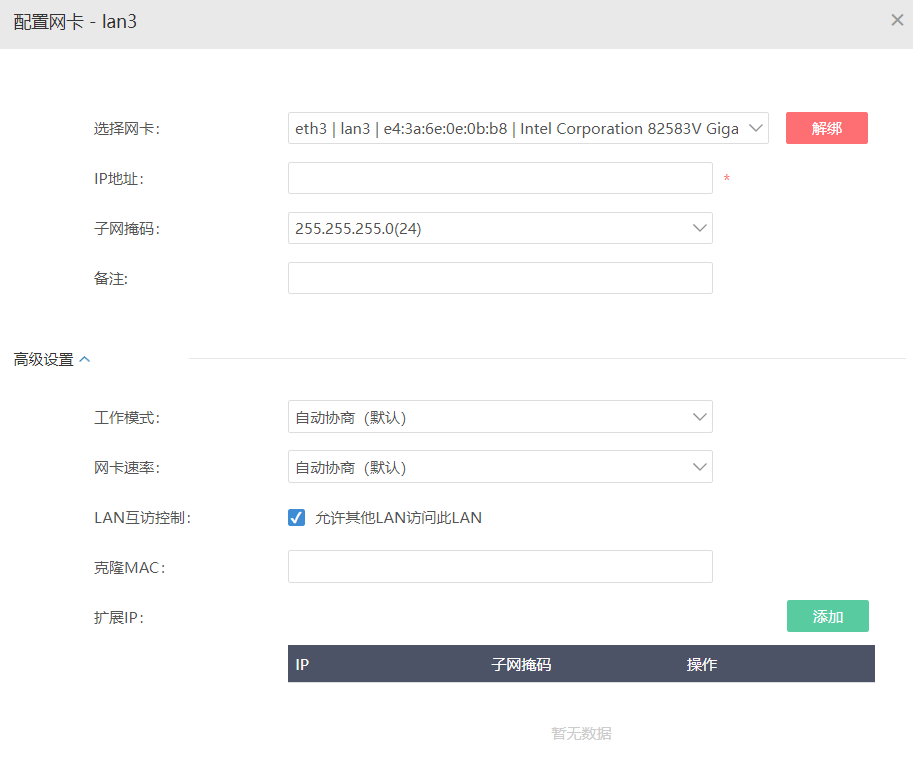

高級設置：
【工作模式】：
? ? 全雙工、半雙工以及自動協商。一般情況下保持默認的即可。
【網卡速率】：
? ? 包括10M、100M、1000M以及10000M四種選項。一般情況下保持默認的即可。
【LAN互訪控制】：
? ? 開啟后允許其他lan訪問此lan。
【克隆MAC】：
? ?如果需要克隆MAC地址，則在“克隆MAC地址”右邊框輸入你所想要填的MAC地址。
?
【擴展IP】：
?? 單網卡設置多個IP網段，如果需要，請?jiān)跀U(kuò)展IP處添加你的這個擴展IP的網關，寫上子網掩碼。
?? 舉例如果想要WEB認證，但是不想使用LAN口的IP地址，這樣的話，你就可以在擴展IP地址這添加一個擴展的IP地址，設置完就可以使用這個IP段了。
?注意事項：
? ?擴展IP網段與LAN口IP網段地址直接可以通信。
?
3.添加WAN口

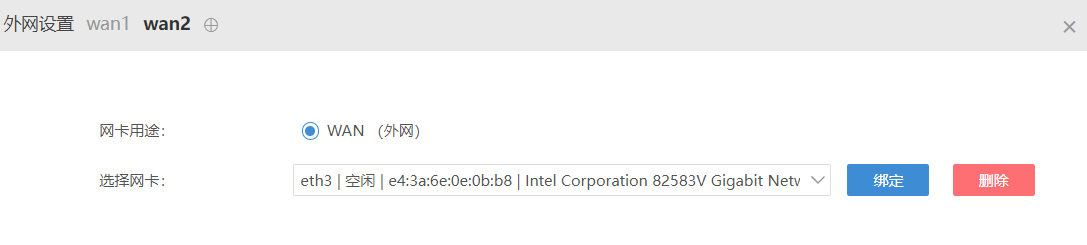

①點擊新增配置
②網卡用途選擇WAN（外網）（這里支持選擇USB口擴展出來的網卡，鏈接地址：http://noblerbaby.cn/support/alzx/tsgn/usb-wan.html）
綁定后顯示如下：
----接入設置-----?

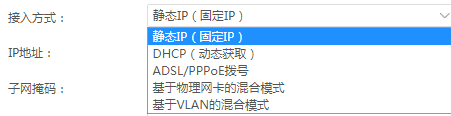

有五種接入方式：
①靜態IP（固定IP）? ? ②DHCP（動態獲?。?/a> ? ? ③ ADSL/PPPOE撥號 ? ? ? ④基于物理網卡的混合模式? ? ? ?⑤基于VLAN的混合模式
?? ? ???
?
?

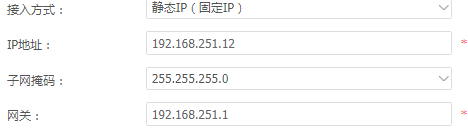

【靜態IP（固定IP）】：
? 配置固定IP，子網掩碼以及網關地址上網。固定IP光纖線路選擇此接入方式。 ???? ?
?
?
?

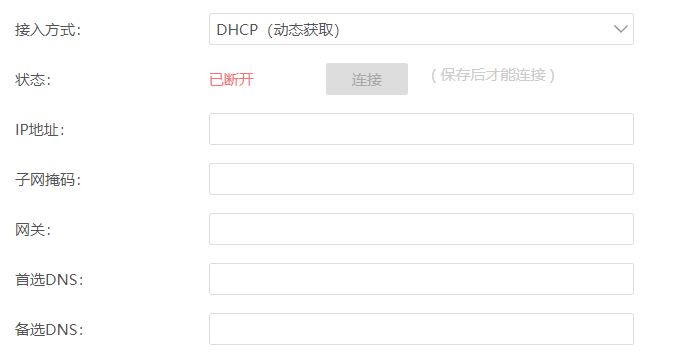

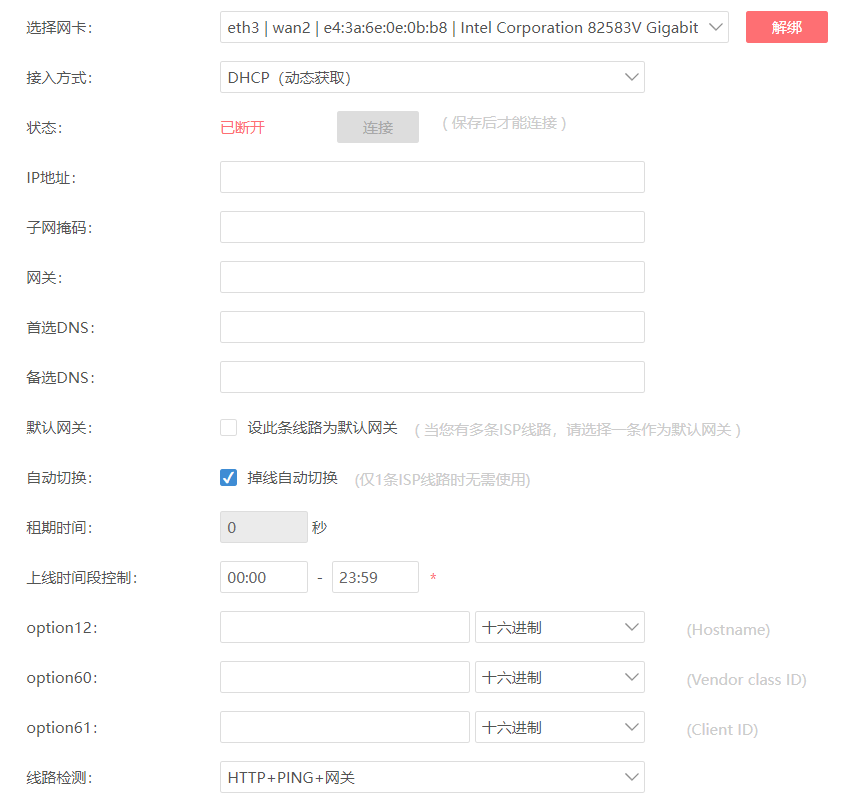

【DHCP（動態獲取）】：
? 外網是通過DHCP自動獲取IP上網的使用此接入方式。使用此接入方式，IP，子網掩碼，網關的選項框?yàn)椴豢删庉嫷臓顟B(tài)，獲取到地址信息后會自動顯示。
?
注意事項：
? 選擇DHCP接入方式時，正確步驟必須為：
? ?1.選擇接入方式DHCP（動態獲?。?/span>
? ? 2.點擊下方保存按鈕
??? 3.點擊連接
?
?
【ADSL/PPPOE撥號】：
? 選擇此接入方式后，填上對應寬帶線路的帳號密碼，撥號成功后，狀態會顯示已連接。并且下方的IP，網關,DNS等會自動顯示獲取到的地址信息。
?
?
?
【定時重?fù)堋浚?/span>
? ?開啟此功能后，可以設置什么時間斷開撥號，重新?lián)芴?hào)
【間隔時長重?fù)堋浚?/span>
? 設置間隔多長時間重新?lián)芴?hào)（撥號成功后可以計時，單位為分鐘）
?
?
WAN口鏈路聚合使用方法：
鏈路聚合是一個計算機網絡術語，指將多個物理端口匯聚在一起，形成一個邏輯端口，以實現出/入流量吞吐量在各成員端口的負荷分擔。
?
網絡拓?fù)洌?/p>
?
網絡拓?fù)湔f(shuō)明：外網線路--交換機--路由器--客戶機
目的：實現WAN口線路的鏈路聚合。
?
路由設置：
內外網設置中打開WAN口，在高級設置中開啟鏈路聚合。
【聚合模式】：支持LACP、手工聚合模式。
【負載模式】：支持MAC、MAC+IP、IP+端口模式。
【擴展網卡】：選擇需要聚合的一個或多個網卡。
?
交換機（以愛快J7128交換機為例）：
LACP：
在鏈路聚合--聚合組配置中，配置聚合信息，交換機負載分擔策略與路由負載模式設置一致。
?

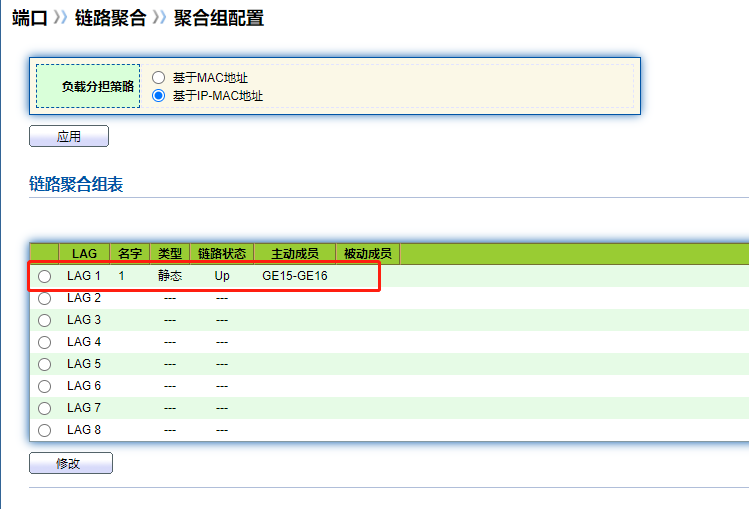

鏈路聚合組表：

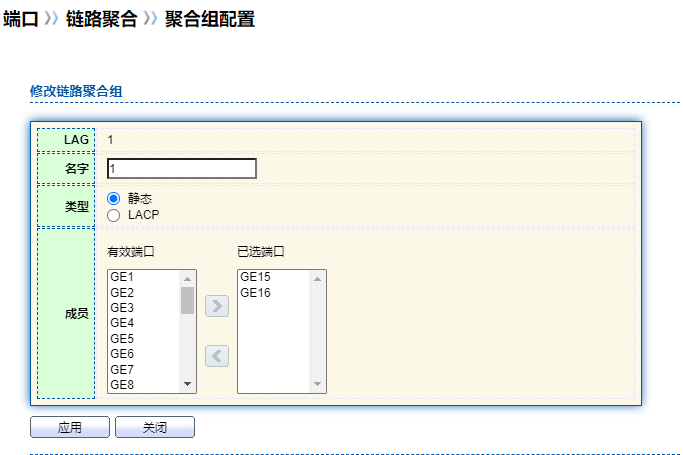

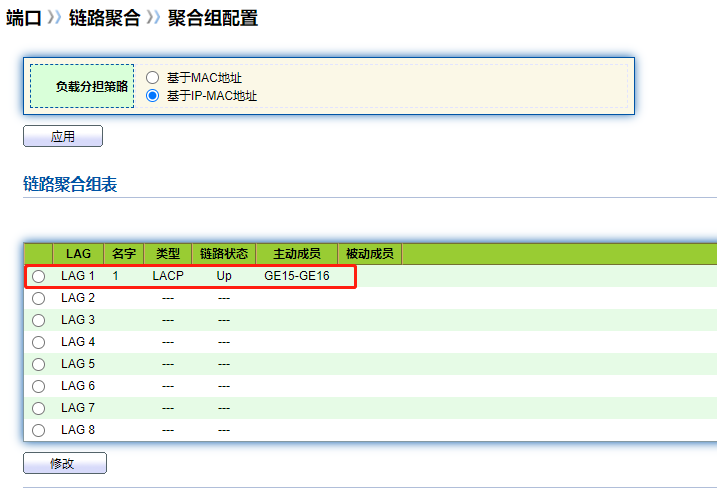

選擇LAG1修改鏈路聚合組配置，類型選擇與路由聚合模式一樣的設置。成員從有效端口中選擇路由接交換機的兩個接口然后選擇應用即可。
?
路由鏈路聚合配置：
聚合模式選擇LACP，負載模式選擇MAC+IP。
?
設置完成后WAN口顯示聚合圖標即代表聚合成功。
?
可通過線路測速功能驗證鏈路是否聚合成功，正常情況下網卡圖標顯示為聚合狀態即為聚合成功。
?
手工聚合：
?
聚合類型選擇靜態，在成員中選擇聚合端口。
?
路由聚合模式選擇手工聚合，選擇需要加入到鏈路聚合的擴展網卡。
?
設置完成后WAN口顯示聚合圖標即代表聚合成功。
?
注意事項：
1.如果光貓直接接路由做鏈路聚合需要光貓支持鏈路聚合模式，否則系統日志提示環路。
2.多線接入時匯聚交換機需支持鏈路聚合模式。
?
?
?

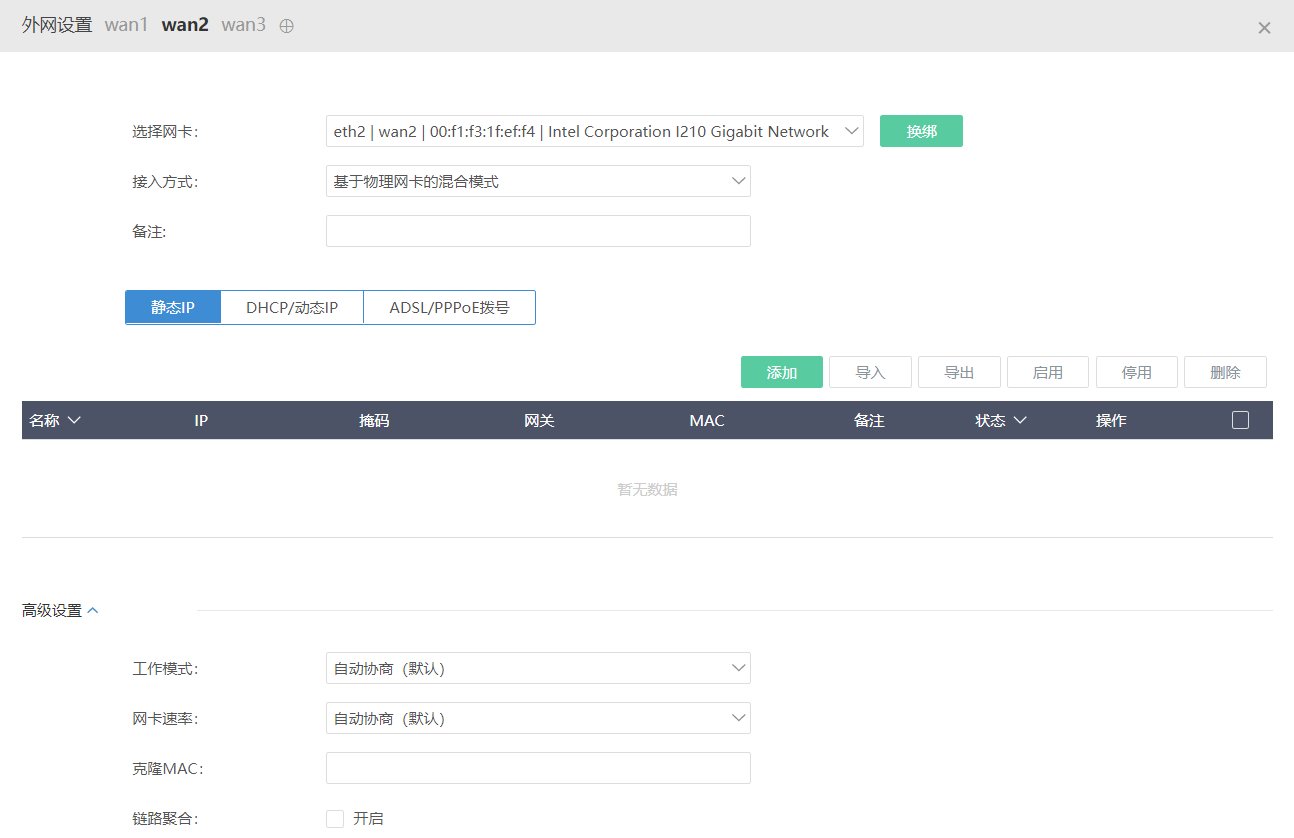

【基于物理網卡的混合模式】：
? 一線多撥，在一個網卡，一條線路上多個帳號同時撥號（或多種不同的連接方式）以達到疊加的效果。
?? 里邊包含“靜態IP”，“DHCP/動態IP”，“ADSL/PPPoE撥號”三種接入方式，可以混合同時接入。
?注意事項：
? 能否多撥成功并疊加主要看運營商線路是否做了限制。有的地區可以實現一線多撥并疊加。也有的地區無法多撥， 或者多撥成功后無法疊加帶寬，這個要實際使用測試看。
?可以支持一線多種方式接入。
?
-----多撥助手-----
【并發多撥總數】：
? 這個數值的話，就是你下面添加幾條撥號的話，這里就填寫對應的數值；
注意事項：
? 不是說添加這個數值后，就自動撥號幾次；而是要手工添加好撥號幾次后，在這里面填寫撥號幾次的數值。
【異常IP檢測】
開啟異常IP檢測后， 添加對應IP起始地址，添加完成后，只要檢測到外網撥號獲取到對應的IP起始地址，就會斷開重?fù)堋?/span>
如上圖，如果撥號獲取的地址為10，172，192，168開頭的IP，撥號線路需要重新?lián)芴?hào)，異常IP檢測的重?fù)軙r(shí)間間隔是10秒。
【掉線并發重?fù)堋?/span>
【掉線禁止重?fù)堋浚?/span>
? ?撥號失敗或掉線不自動撥號；但是當設置“掉線數量”后，只要匹配上“掉線數量”設置的數值，就會自動斷開所有撥號并重新?lián)芴?hào)
【掉線檢測周期】：
? ?設置掉線檢測的周期
【掉線檢測時間】：
? ?設置后，在指定時間內檢測掉線；
【掉線檢測間隔時間】：
? ?就是每間隔N分鐘會檢測掉線數量
【掉線數量】：
? ?當多撥掉線N個以后自動將所有撥號斷開重新?lián)芴?hào)
【服務器名稱】：
? 該選擇是強制指定服務器進行撥號，如果沒有特殊要求請不要填寫
【定時重?fù)堋浚?/span>
? ?開啟此功能后，可以設置什么時間斷開撥號，重新?lián)芴?hào)
【間隔時長重?fù)堋浚?/span>
? ?設置間隔多長時間重新?lián)芴?hào)（撥號成功后可以計時，單位為分鐘）
?
?
?

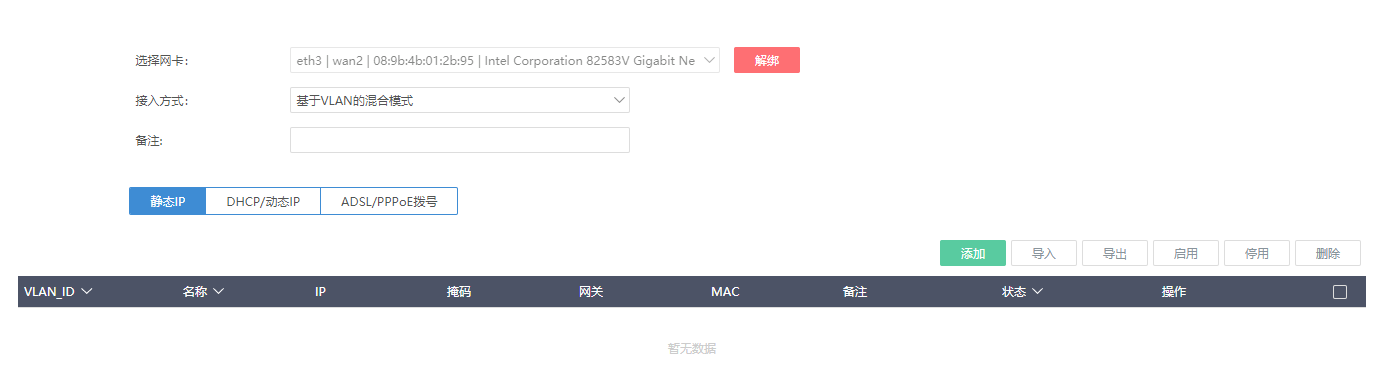

【基于VLAN的混合模式】：
? ?需要vlan交換機的配合，多條寬帶線路接到vlan交換機上做匯聚，然后在連接到路由外網口上。
?? 里邊包含“靜態IP”，“DHCP/動態IP”，“ADSL/PPPoE撥號”三種接入方式，可以混合同時接入。
?
?

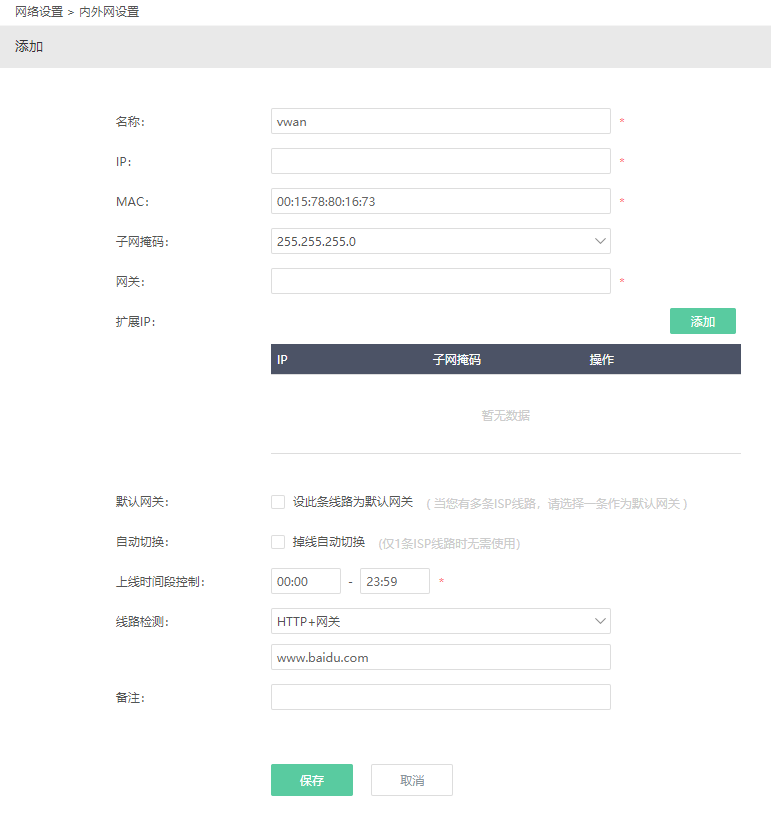

【基于VLAN的靜態IP】：

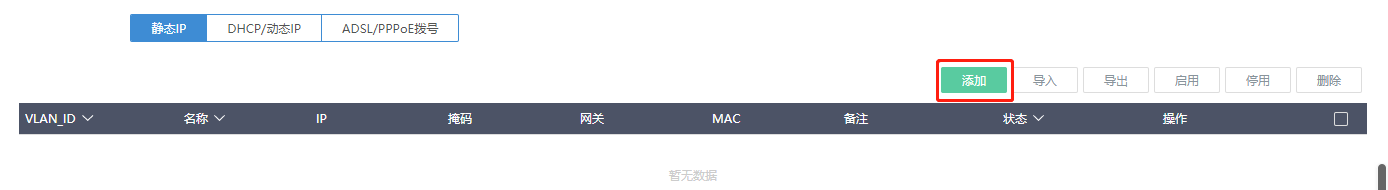

?? 點擊“添加”按鈕。
? 需要填寫vlan-ID，名稱，IP以及子網掩碼，網關等信息。
?
【默認網關】：
? ?有多條ISP線路請?jiān)谄渲幸粋€(gè)wan設置中勾選“設置為默認網關”作為路由器外網的默認網關，否則不勾選；
注意事項：
? 默認情況下是WAN1是當成默認網關的。流量在默認情況下是走默認網關線路的。
【自動切換】：
? ?勾選自動切換后，多線ISP線路掉線后自動切換,1條ISP線路時無需使用。
注：
①、在愛快多外Wan環境的情況下。線路掉線切換機制在不同功能下實現的效果：
多線負載策略的情況下，有一條線路掉線了，流量會走其他幾條正常的線路
端口分流、協議分流策略勾選了多條線路的情況下，只有ADSL撥號的線路掉線會分流到其他線路，其余方式上網的線路掉線只會走默認網關線路
?
②、ADSL撥號的線路，可以正常獲取IP地址，但線路檢測失敗；這種情況下針對這條線路所做的線路配置，將不會觸發線路切換功能；
例：Wan2線路為ADSL撥號線路（撥號成功獲取到IP地址，但線路檢測失?。?/span>
愛快內配置了端口分流，分流192.168.1.10到Wan2線路；這個情況下，端口分流功能生效，192.168.1.10這臺終端只會走Wan2線路
?
?
【上線時段控制】：
? ?勾選后，此線路只有在填寫的時間段范圍內才可以正常上網。

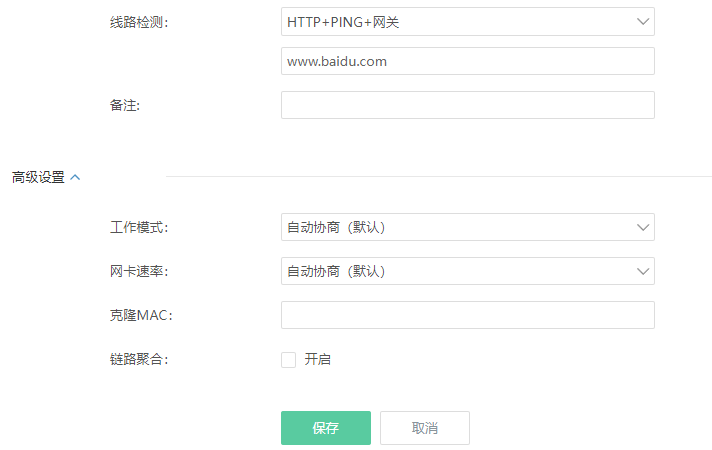

【線路檢測】：
? ?支持線路自定義檢測功能。通過PING/HTTP/PING+HTTP的方式自定義檢測外網線路是否正常。
?

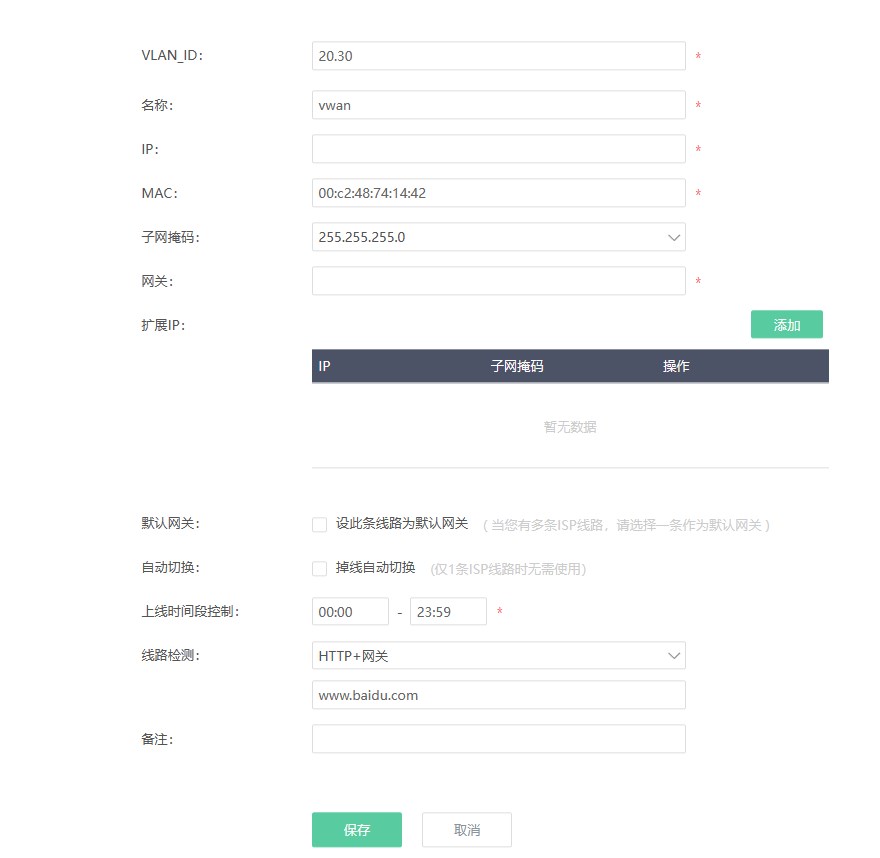

基于VLAN的混合模式-靜態IP，支持wan口qinq，在填寫VLAN_ID時，先填寫外層vlan，再填寫內層vlan，中間用“.”隔離。
例如下圖：
?
?
?
?
?

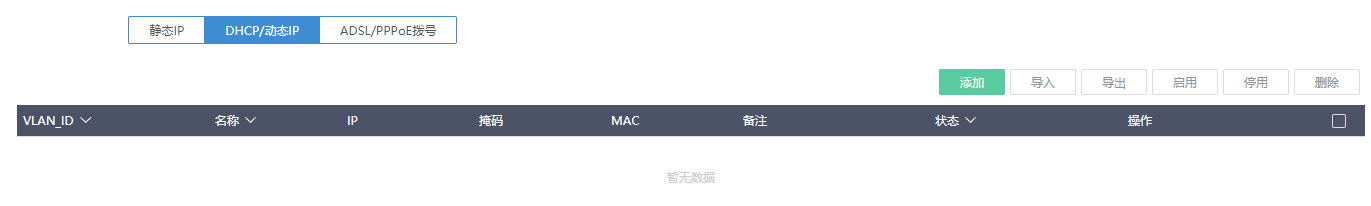

【基于vlan的DHCP（動態獲?。?/p>

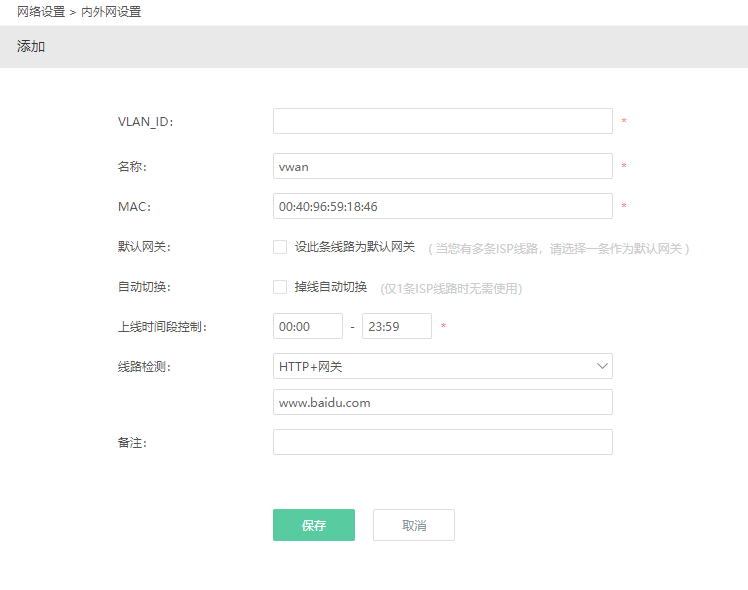

??? 點擊“添加”按鈕。
填寫vlan-ID，名稱。
?
?

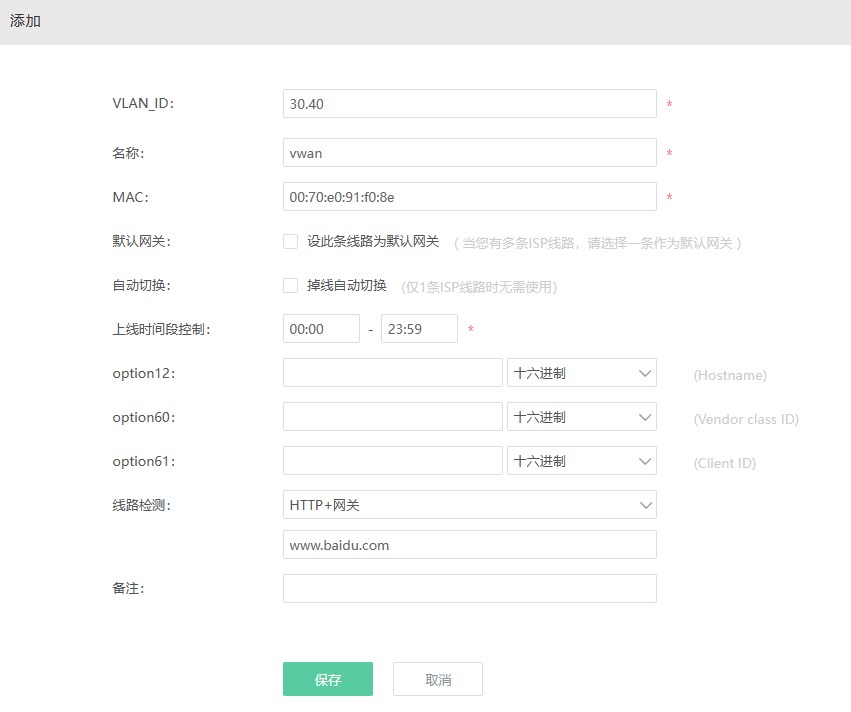

基于VLAN的混合模式-DHCP/動態獲取支持wan口qinq，在填寫VLAN_ID時，先填寫外層vlan，再填寫內層vlan，中間用“.”隔離。
例如下圖：
?
?
?
?
?
?

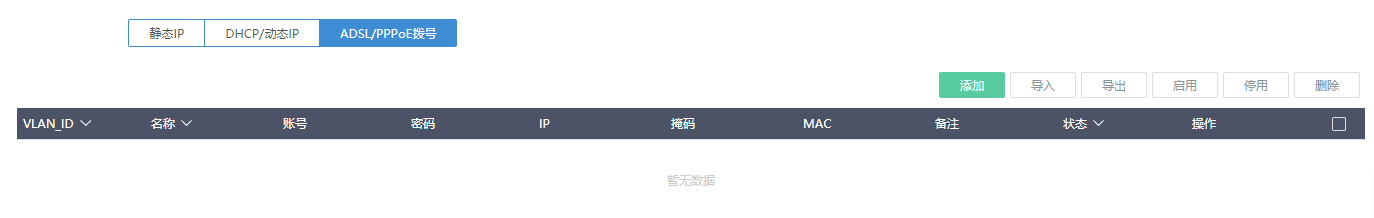

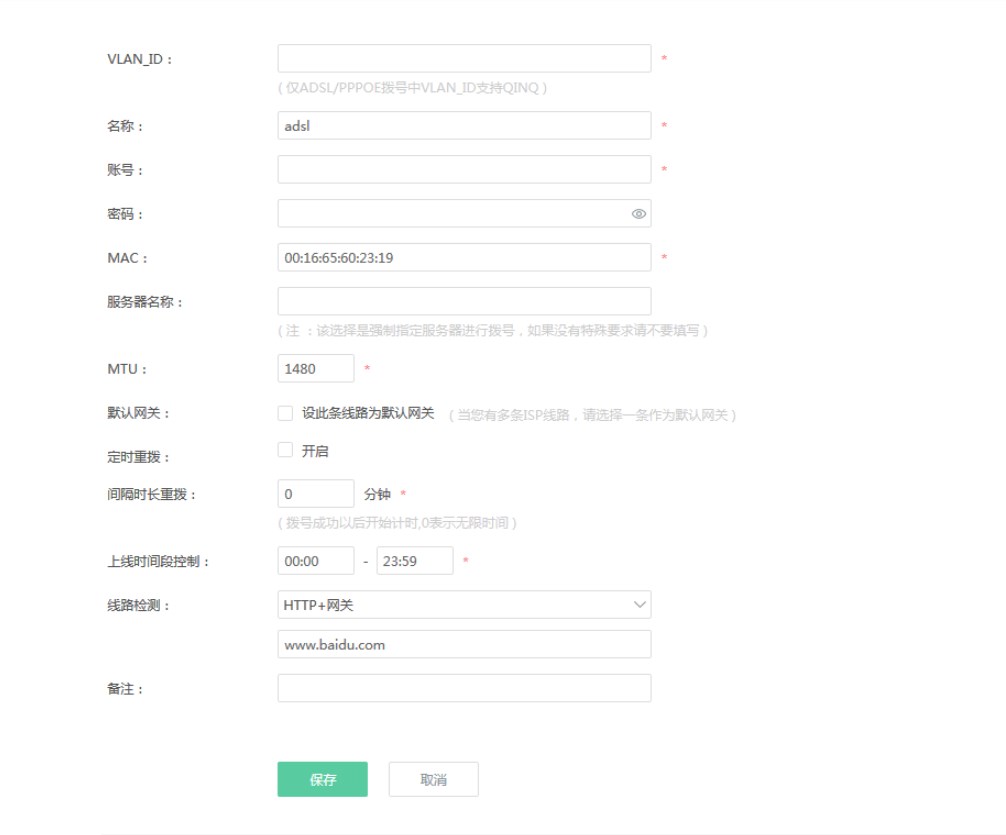

【基于vlan的ADSL/PPPoE撥號】
?? 點擊“添加”按鈕。
? ?第二步：填寫和交換機設置對應的VLAN-ID，輸入對應的寬帶撥號賬號和密碼。
?
?

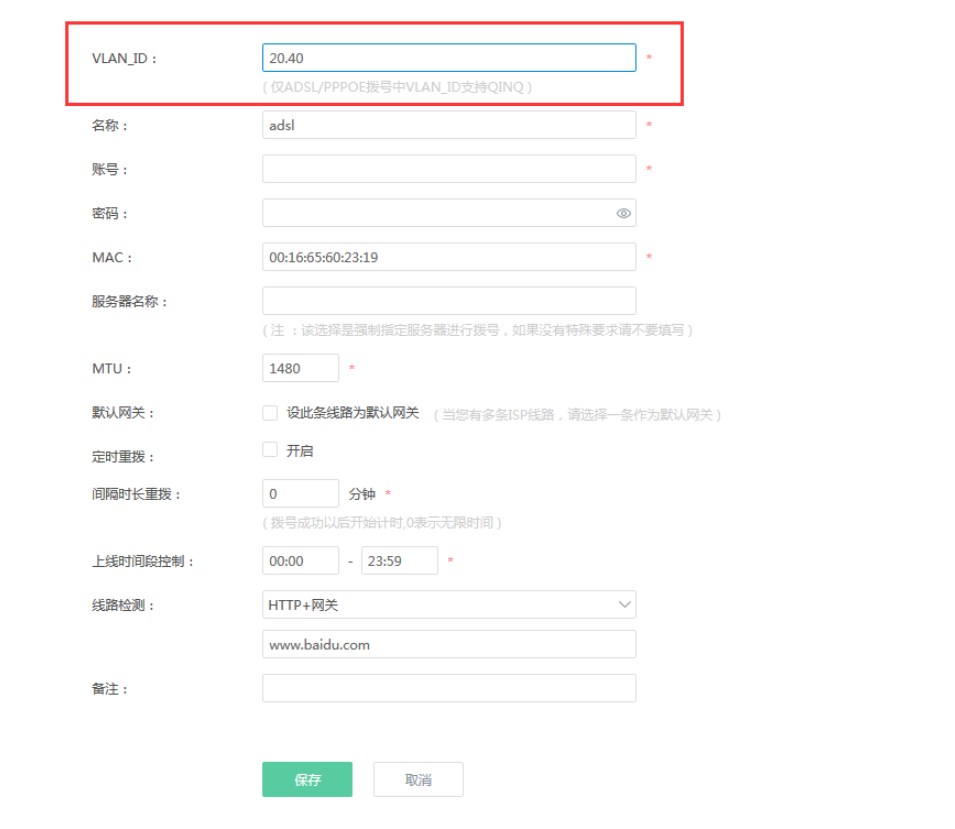

基于VLAN的混合模式-Adsl/PPPoE撥號支持wan口qinq，在填寫VLAN_ID時，先填寫外層vlan，再填寫內層vlan，中間用“.”隔離。
例如下圖：
?
?
注意事項：
?
? VLANID必須要與VLAN交換機上的VLAN? ID一致。支持的VLANID范圍：1-4090
?撥號名稱命名規則：以adsl開始，例如：adsl12?????????
【服務器名】：
? ?該選擇是強制指定服務器進行撥號，如果沒有特殊要求請不要填寫
【定時重?fù)堋浚?/span>
? ?開啟此功能后，可以設置什么時間斷開撥號，重新?lián)芴?hào)
【間隔時長重?fù)堋浚?/span>
? ?設置間隔多長時間重新?lián)芴?hào)（撥號成功后可以計時，單位為分鐘）
?

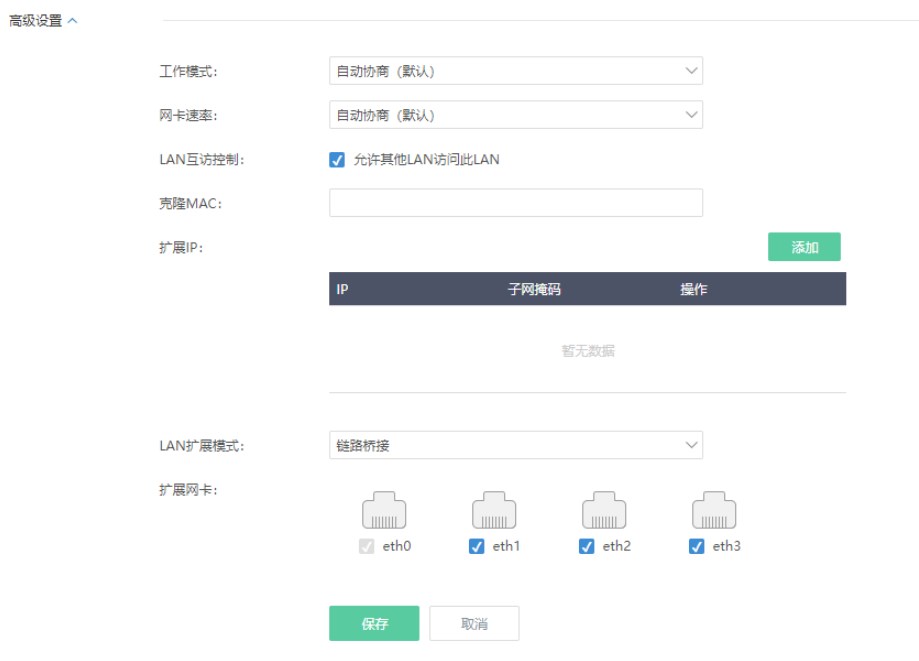

-----高級設置-----???? ??
設置包括：克隆MAC、工作模式以及網卡速率（一般選擇默認即可）和克隆MAC、擴展IP、LAN擴展模式。
???????
【工作模式】：
? ?如無特殊需求，保持默認自動協商即可。
【網卡速率】：
? ?網卡速率是千兆還是百兆，保持默認自動協商即可
【克隆MAC】：
? 可以把此網卡的MAC設置成你需要使用的MAC，一般適用于線路有綁定MAC的環境。
注意：此處MAC地址需填寫MAC地址第二位為偶數的合法MAC地址。示例：08:3d:20:0A:8C:6A“08”第二位為偶數，代表此地址為合法MAC可以填寫。
【擴展IP】：
同一lan口下，配置多個虛擬網關地址，可以實現一個接口多個網段IP地址

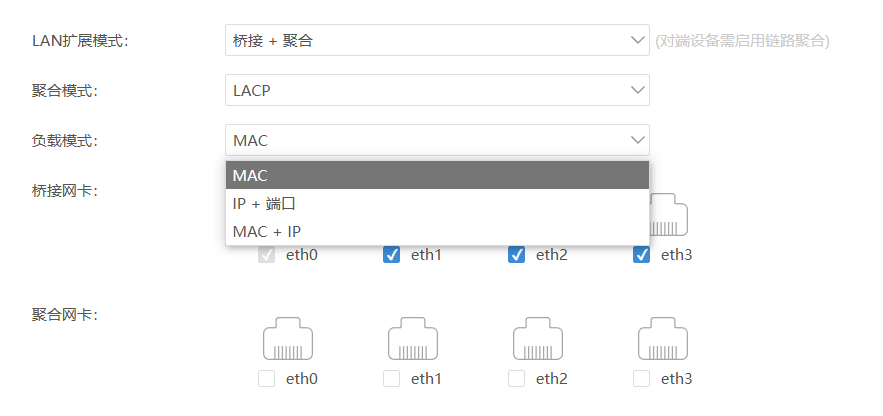

【LAN擴展模式】：包含鏈路橋接和鏈路聚合
鏈路橋接：同LAN下的多網卡橋接，各網卡獨立工作
鏈路聚合：將多個物理端口匯聚在一起，形成一個邏輯端口，以實現出/入流量吞吐量在各成員端口的負荷分擔
???????????????? 愛快鏈路聚合基于LACP協議對接，請與交換機廠家確認后正確配置
?
目前鏈路聚合負載方式支持：MAC、IP+端口、MAC+IP
?
MAC：系統會根據終端MAC，按照比列輪循方式進行分配網卡負載終端數量
IP+端口：系統會根據終端源IP+源端口和目的IP+目的端口分配連接數（新建連接數為基礎）
MAC+IP：系統根據終端源IP+源MAC和目標IP+目標MAC進行分配連接數（新建連接數為基礎）
?
注意：
①、啟用“鏈路聚合”功能后，對端設備必須同樣支持鏈路聚合功能，否則通信可能出現異常
②、每個LAN最大支持1組鏈路聚合，如需新建多條聚合鏈路需配置多個LAN接口
③、如果只在路由端啟用了鏈路聚合功能，聚合的網卡分別連接不同設備，則會出現通信異常
④、啟用“鏈路聚合”功能的LAN口，鏈路正常的情況下，接口圖標右下角會出現功能標識
⑤、負載分擔方式只在流量的出接口上生效，如果發現各入接口的流量不均衡，請修改對端設備接口的負載分擔方式
⑥、盡量將數據流通過負載分擔在所有活動鏈路上傳輸，避免數據流僅在一條鏈路上傳輸，造成流量擁堵，影響業務正常運行
?
?
鏈路聚合（LAN）如何使用視頻教程：https://v.ikuai8.com/?id=62
鏈路聚合（WAN）使用教程：鏈路聚合（WAN）
?
?
?
WiFi中繼
目前僅Q50、Q80、Q3000、Q3S、Q1800、Q90、Q6000、Q1800L在最新版本上支持WiFi中繼，如設備不支持，請先升級最新版本。

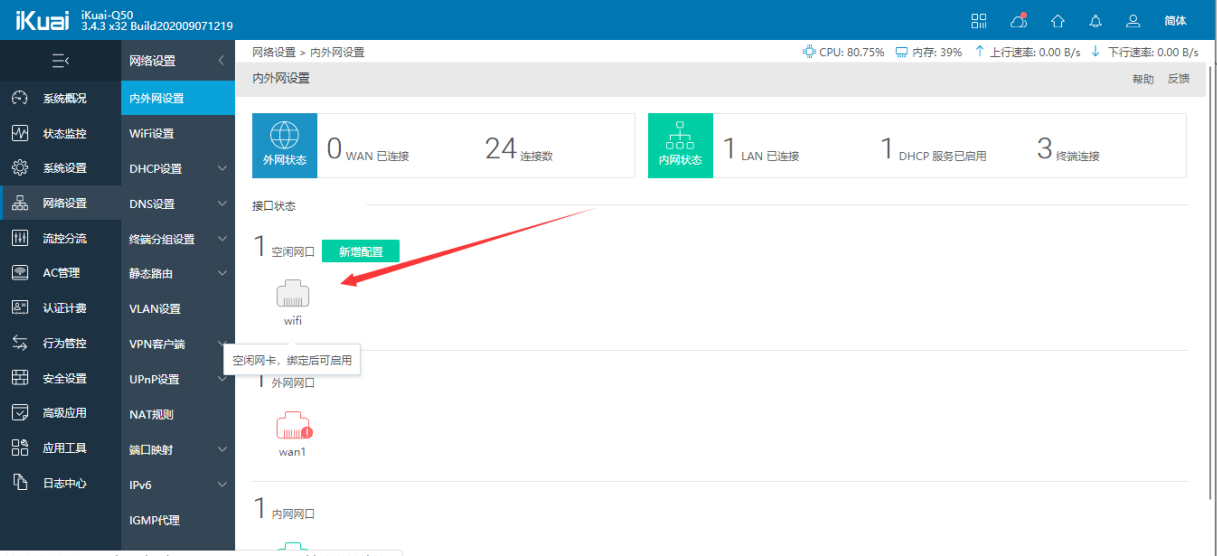

未綁定WiFi中繼時，會在空閑接口這里顯示wifi接口。
點擊空閑的WiFi接口，選擇中繼為wan，wan作為wan口去關聯WiFi，能夠進行中繼。
網卡用途選擇wan口。選擇中繼網卡點擊綁定。

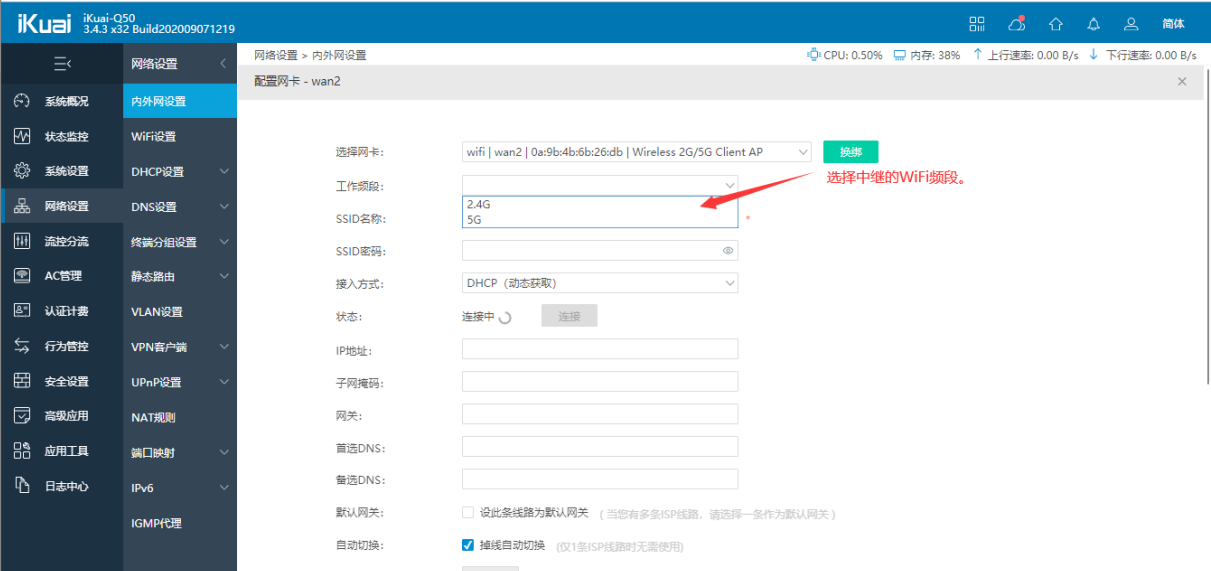

選擇中繼WiFi所使用頻段。填寫SSID名稱以及SSID密碼。其他設置默認即可。點擊保存再進行連接。
狀態顯示已連接代表中繼成功。
?
?
?
?
?
?
?
?
?
?
?
三、常見問題
?
LAN口和WAN口地址沖突如何解決視頻教程：LAN、WAN沖突
?
?
?
-----路由器的網口具體對應哪個網卡-----

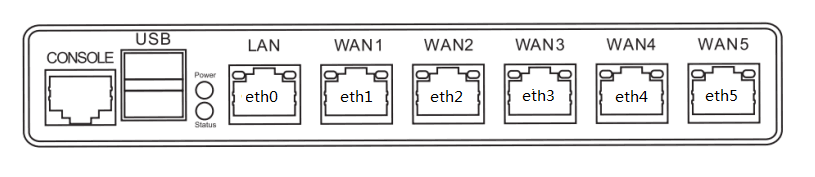

對應關系圖：
-----線路監控查看.某一條線路沒有流量-----
1.多線環境下，沒有做任何分流或多線負載設置
2.分流或多線負載的線路，外網斷開連接，不通
注意事項：
多線環境下，如果不做多線負載或分流設置，路由會默認WAN1為默認網關，所有流量走WAN1線路的。
-----外網撥號為什么撥號不成功-----
1.直接外網線路，接到兩臺PC上面分別測試是否可以撥號成功
2.路由網卡故障，更換使用正常的網卡，綁定測試下
3.基于VLAN多撥不成功的情況，檢查交換機的VLAN設置和愛快里面的VLAN ID是否對應；
4.基于物理網卡無法撥號成功的情況下，同賬號情況下，要確認你運營商是否支持同賬號多撥，主要和地區環境有關。
?
?
-----設置了“間隔時長重?fù)堋焙?，不生?----
如果線路已經撥號成功的情況下，設置“間隔時長重?fù)堋焙螅?/span>手工斷開外網撥號，再進行撥號。
?
-----wan口圖標右上角有一個時鐘，是什么意思-----
路由器設置了上線時間段，出現了如下圖的圖標時，代表“未到路由器在線時間段”
?
-----綁定內外網時沒有空閑網口怎處理-----
在網絡設置--內外網設置中內網網口點擊lan口--高級設置--擴展網卡，將沒有使用的網卡取消打勾然后保存，就能在空閑網口處顯示空閑網口了。
?
-----外網獲取到IP不能上網排查思路-----
-----基于VLAN的混合模式，對接愛快的交換機怎么操作-----
J5052/5028對接愛快：http://noblerbaby.cn/support/cjwt/jhj/j5052-j5028-vlan.html
J6052對接愛快：http://noblerbaby.cn/support/cjwt/jhj/j6052-vlan.html
J35/J50對接愛快：http://noblerbaby.cn/support/cjwt/jhj/j35-j50-vlan.html
?
?
?
?
