一、名詞解釋
? ? VLAN（Virtual?Local?Area?Network)的中文名為“虛擬局域網”。
??? VLAN是一種將局域網設備從邏輯上劃分成一個個網段，從而實現虛擬工作組的新興數據交換技術。這一新興技術主要應用于交換機和路由器中，但主流應用還是在交換機之中，但又不是所有交換機都具有此功能，只有VLAN協議的第二層以上交換機具有此功能，這一點可通過相應交換機的說明書即可得知。
?
vlan終結：VLAN終結是指設備對接收到的報文中的VLAN標簽進行識別，根據后續的轉發行為對報文中的單層或雙層VLAN標簽進行剝除，然后進行三層轉發或其他處理。也就是這些VLAN標簽只在終結之前生效，之后的三層轉發或其他處理不再依據報文中的這些標簽。
?
?
二、設置方法
使用此功能的前提:
? ①、是有一個帶有VLAN功能的交換機，
??②、對接愛快的AP，使用AP SSID VLAN功能? 設置連接：http://noblerbaby.cn/index.php?option=com_content&view=article&id=63:ap-ssid-vlan&catid=18&Itemid=146
愛快路由上的配置如下：
? 1.創建好VLAN，設置好虛擬IP地址。
? 2.IP地址：IP地址這里面對應的地址就是該VLAN下PC的網關。
? 3.VLAN名稱：必須是VLAN+數字的形式來命名。
注意事項：
? ?愛快接二層交換機的話，愛快上只需要在VLAN設置這做一下設置即可
下面是具體的設置：
?
VLAN?ID與交換機上設置的VLAN?ID對應，路由的LAN口直接接VLAN交換機的trunk
?
這里提供：CISCO?2960?二層VLAN交換機的配置
Switch(config)#vlan?2?
Switch(config-vlan)#exit
Switch(config)#vlan?3
Switch(config-vlan)#exit
Switch(config)#interface?fastEthernet?0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan2 ? ?? 創建vlan2
Switch(config-if)#exit
Switch(config)#interace?fastEthernet?0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport?access?vlan3 ? ?? 創建vlan3
Switch(config-if)#exit
Switch(config)#interface?fastEthernet?0/24?? 修改0/24口，設置TRUNK，允許VLAN通過。
Switch(config-if)#switchport?mode?trunk
Switch(config-if)#switchport?trunk?allowed?vlan?2,3,4
?
注意事項：
?1.愛快下接的是三層核心ＶＬＡＮ交換機的話，如果想啟用三層功能，那么設置的步驟就不同了。
? 如果接了三層交換機的話，就不需要在VLAN這做設置。想要三層下面的客戶端通過路由上網的話在你的三層交換機上做一下靜態路由，愛快上針對下面的網段做靜態路由
?
三層vlan交換機開啟路由功能后配置如下
R1#conf?t
R1(config)#vlan?2
R1(config)#exit
R1(config)#interface?fastEthernet?1/0
R1(config-if)#switchport mode access
R1(config-if)#switchport?access?vlan?2? ? ? ? ? ? ? ? ? ? ? ?//接口1/0創建vlan2
R1(config-if)#exit
R1(config)#int?vlan?2
R1(config-if)#ip?add?172.16.100.1?255.255.255.0????????????//配置vlan的IP地址
R1(config-if)#exit
R1(config)#interface?fastEthernet?0/0
R1(config)#no?switchport???????????????????????????????????????????????//開啟路由接口
R1(config)#no?shutdown ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
R1(config-if)#ip?address?172.16.1.2?255.255.255.0??????????//給路由接口配置IP地址
R1(config-if)#exit
R1(config)#ip?route??0.0.0.0?0.0.0.0?fastEthernet?0/0??????//做一條讓任意IP地址走三層交換機路由接口的靜態路由
?

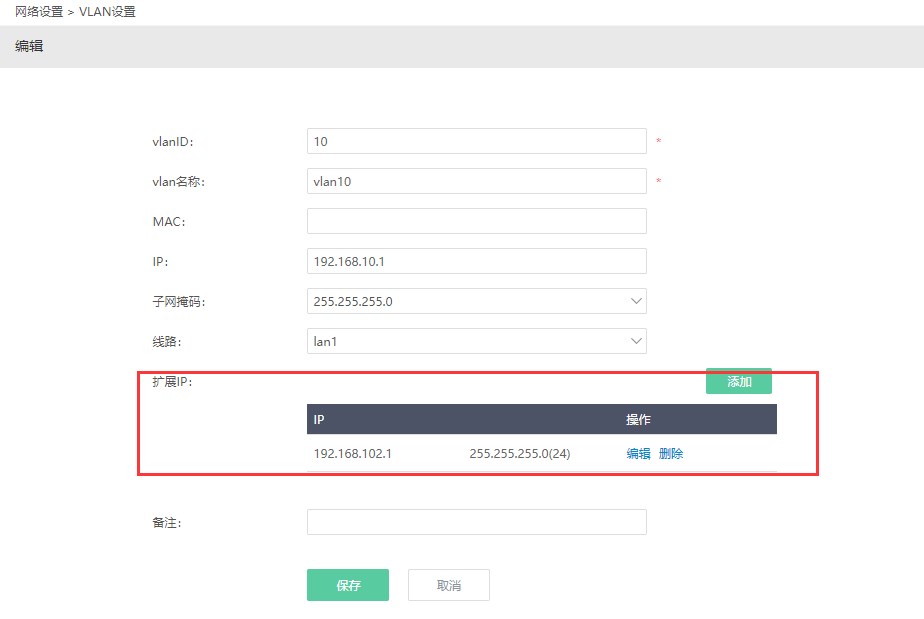

目前vlan設置支持擴展IP
可實現同一個vlan下，多個虛擬網關地址，終端可在同一個VLAN下獲取多個不同網段的ip地址
?
vlan設置教程：https://v.ikuai8.com/?id=29
vlan對接AP設置教程：https://v.ikuai8.com/?id=30
?
?
三、常見問題
-----交換機是三層交換機，配置VLAN后，怎么和愛快不通-----
①如果交換機當二層使用，交換機里面配置VLAN和trunk口，trunk口接愛快的lan口，愛快的VLAN設置對應配置VLAN信息
注意事項：
? 愛快的VLAN設置里面的VLAN? ID要和交換機里面的VLAN ID對應；
? 如果交換機里面的VLAN設置了管理IP地址的話，一定不要有沖突
? vlan的網段在lan口的擴展IP處不需要添加。
②如果交換機當三層使用，愛快里面需要做靜態路由，指向三層交換機下面的網段，注意靜態路由的線路設置
注意事項：
?靜態路由里面的這個線路一定不能選擇“自動”，對應是哪個LAN口就選擇哪個LAN口
靜態路由的設置教程：http://noblerbaby.cn/index.php?option=com_content&view=article&id=133:2018-12-17-08-09-53&catid=39&Itemid=234
?
-----愛快的VLAN支持QINQ功能-----
具體的可以參考下面的鏈接：http://noblerbaby.cn/index.php?option=com_content&view=article&id=99:qinq&catid=25&Itemid=153
?
-----對接愛快的交換機怎么設置-----
J6052對接愛快：?http://noblerbaby.cn/support/cjwt/jhj/j6052-vlan-2.html
J5052/J5028對接愛快：http://noblerbaby.cn/support/cjwt/jhj/j5052-5028-vlan.html
?
