一、名詞解釋
此教程為全部愛快設備如何實現基于VLAN的混合模式上網

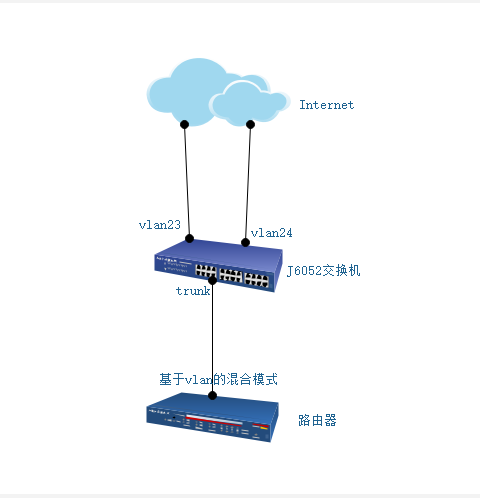

二、網絡拓撲介紹
?
兩條外網接入同一交換機，交換機一根線連接愛快路由wan口
三、具體配置
1、交換機創建VLAN23和VLAN24，配置Access口，外網線接入交換機的兩個口分別加入兩個VLAN。
這里以ikuai-J6052為列，配置如下：

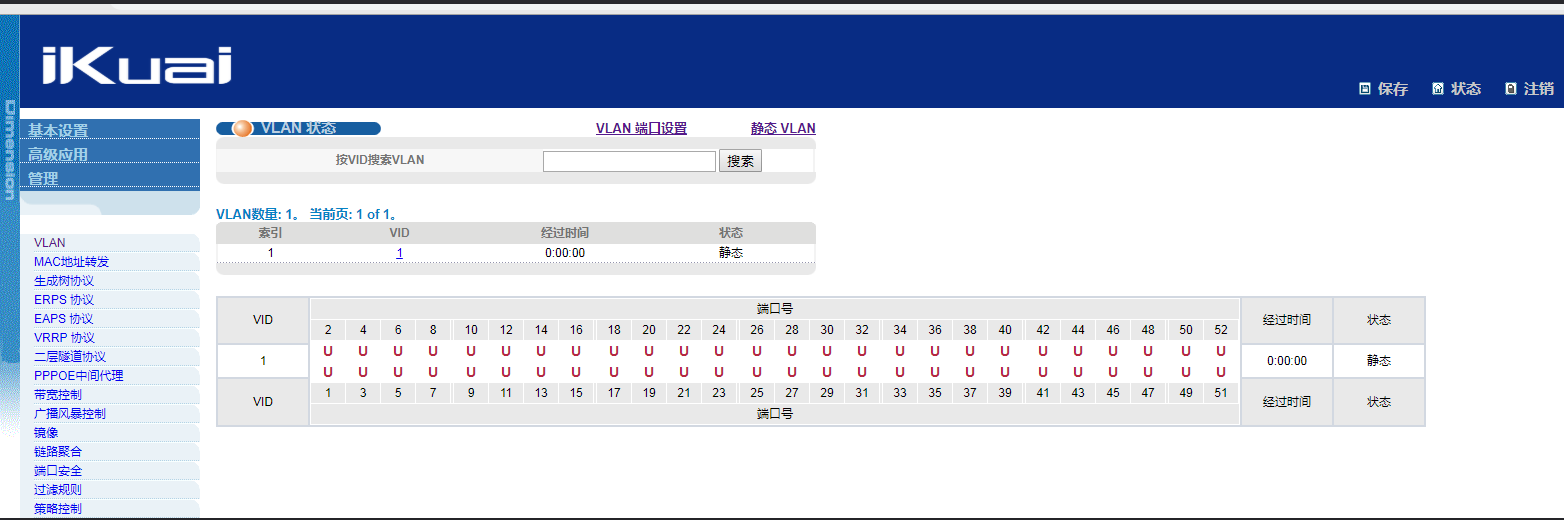

首先進入交換機j6052的操作界面，在高級應用——VLAN里面點擊靜態分配，進行創建VLAN

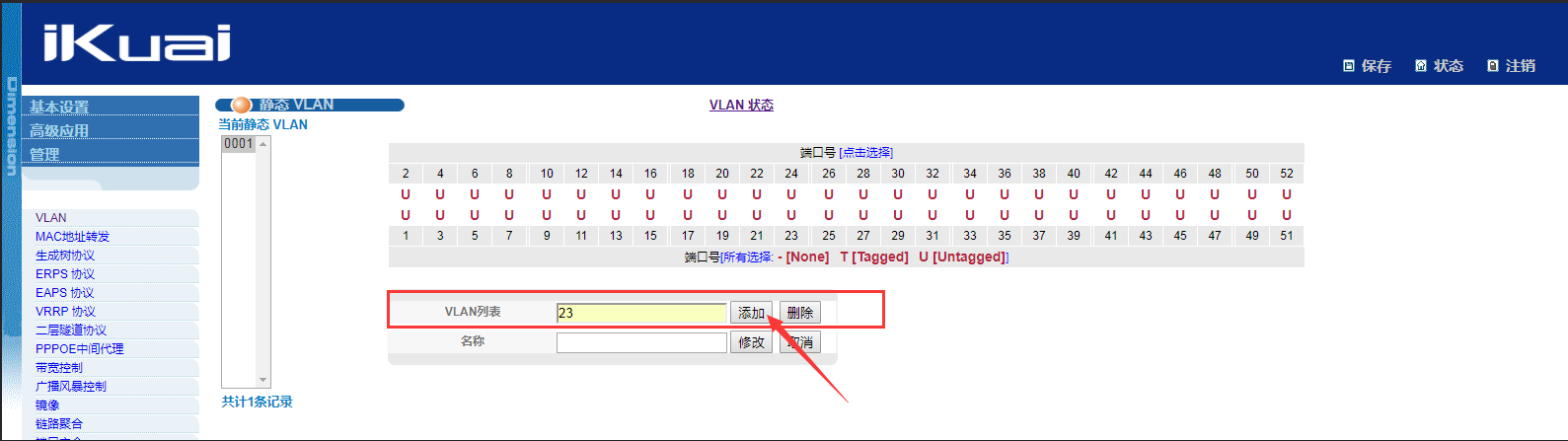

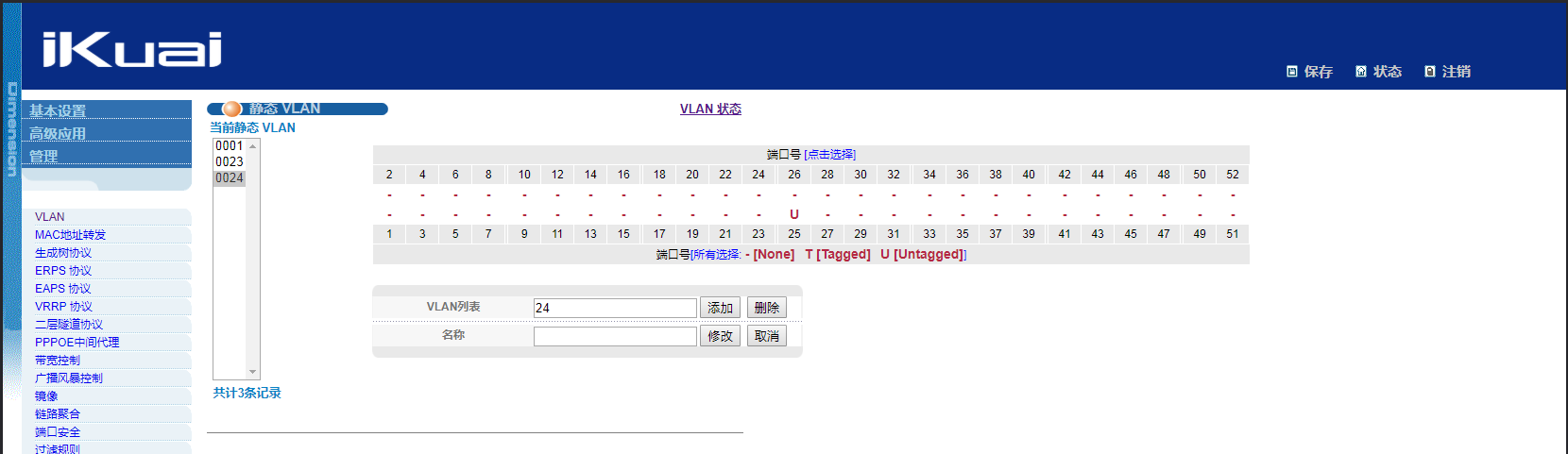

創建VLAN23，VLAN24
?

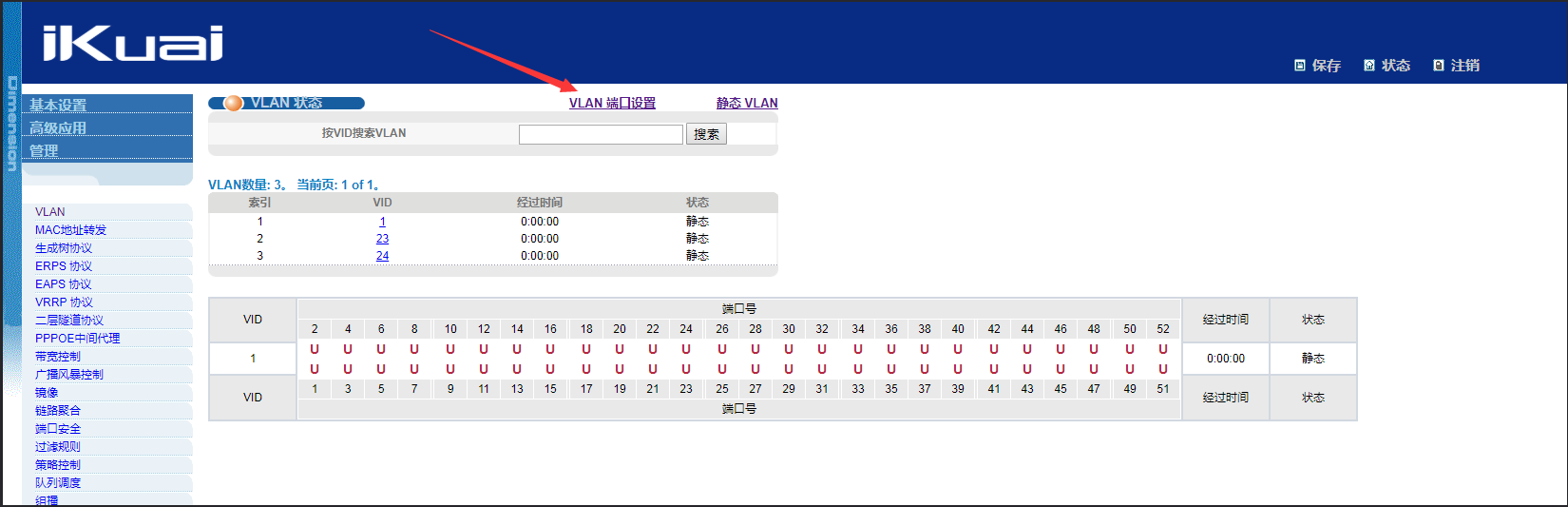

點擊VLAN狀態，返回操作界面，其次點擊VLAN端口設置如圖下：
2、交換機連接路由的口設置成trunk口，允許VLAN23和VLAN24通過

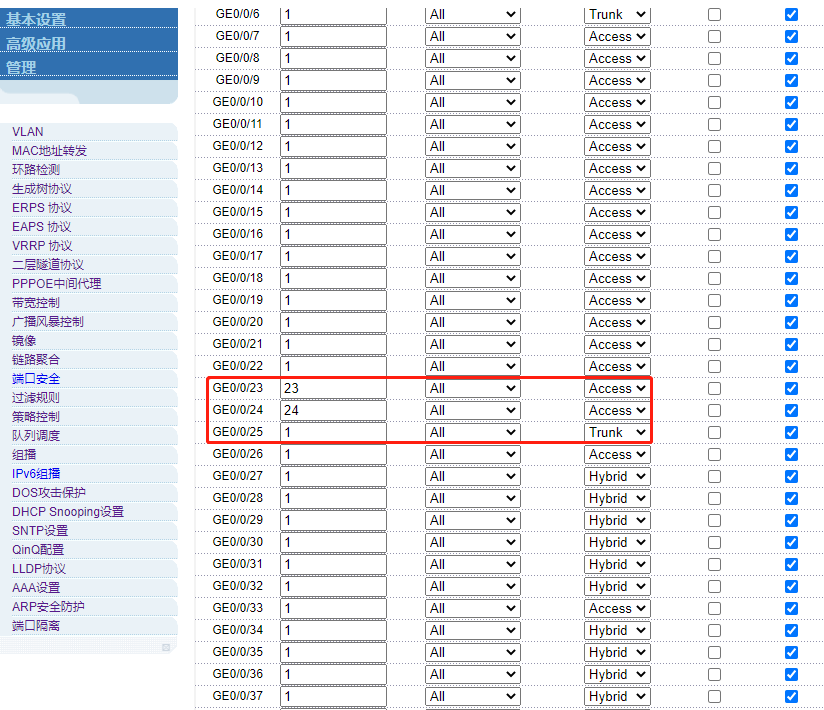

配置交換機VLAN23和VLAN24為Access口，并連接外網線，這里配置的25口為Trunk口，連接路由器。配置完成之后，記得點擊下面的應用
點擊下面的應用之后，再次點擊上面的VLAN狀態，返回交換機的操作界面。

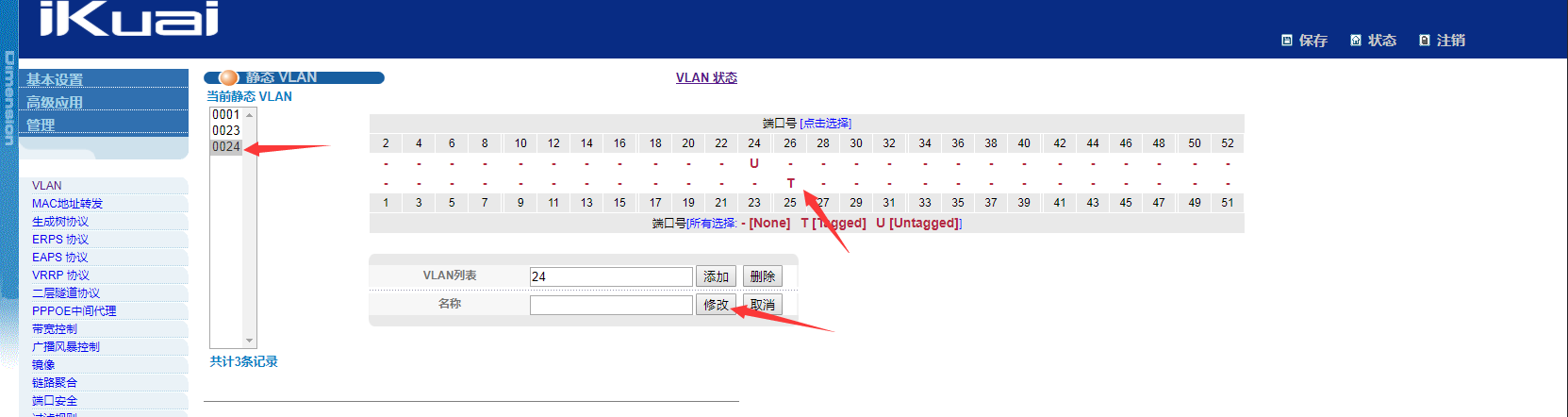

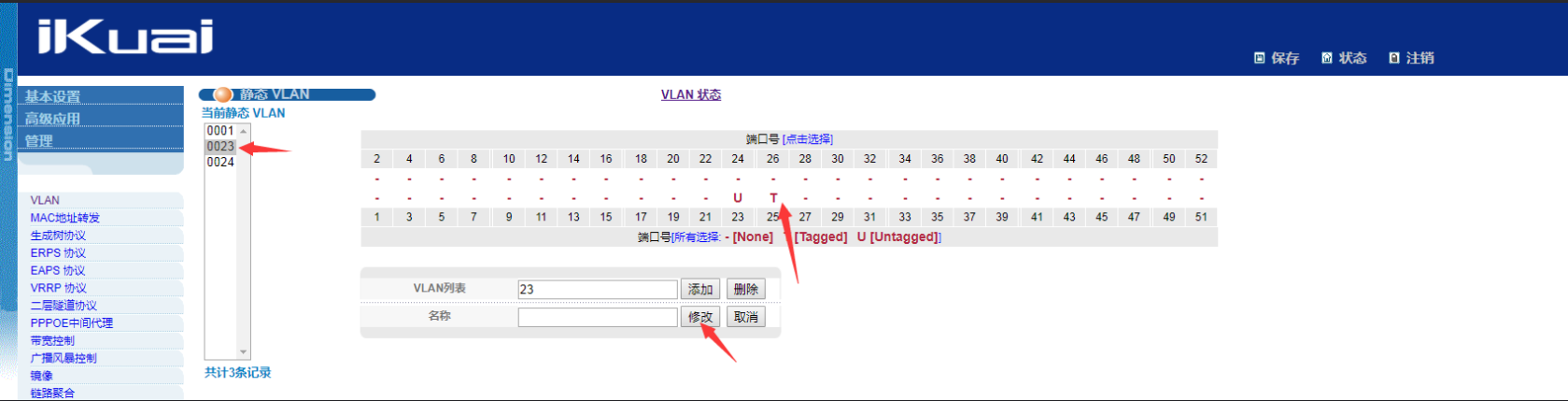

點擊靜態VLAN，進入VLAN狀態，在每個VLAN里面把25端口改成T，允許VLAN23 24可以通過25口（配置如圖）

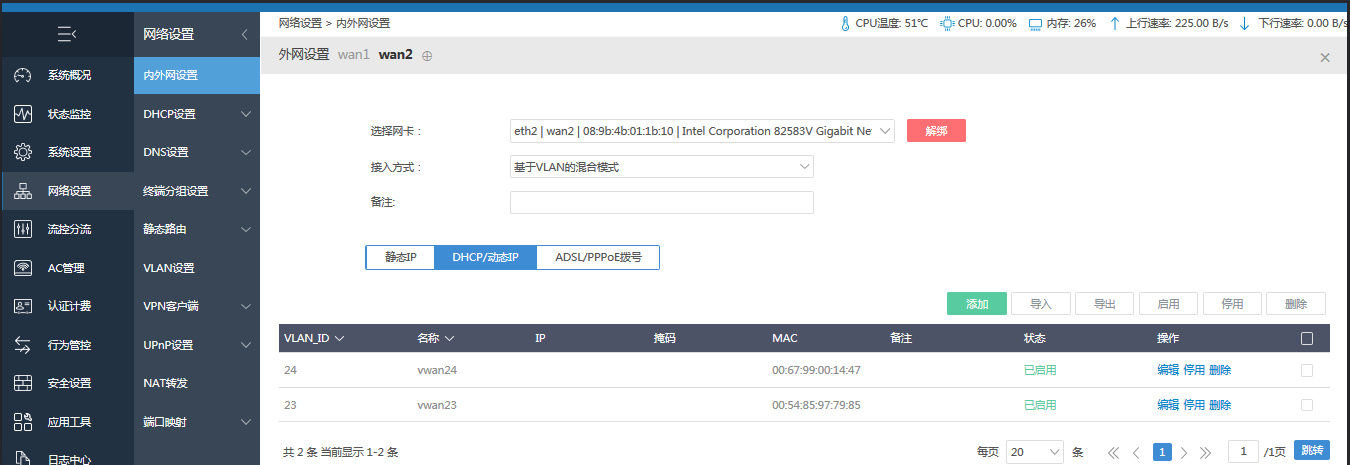

3、路由器選擇基于VLAN的混合模式，這里以DHCP方式為例，
?
四、常見問題
暫無
