一、名詞解釋
此教程為愛快J50/J35對接愛快路由實現網絡設置-內外網設置下，wan接口的接入方式使用基于VLAN的混合模式上網配置案例
?
二、網絡拓?fù)浣榻B
架構描述：兩條外網線路接入同一交換機，交換機一根線連接愛快路由wan口
?
三、具體配置

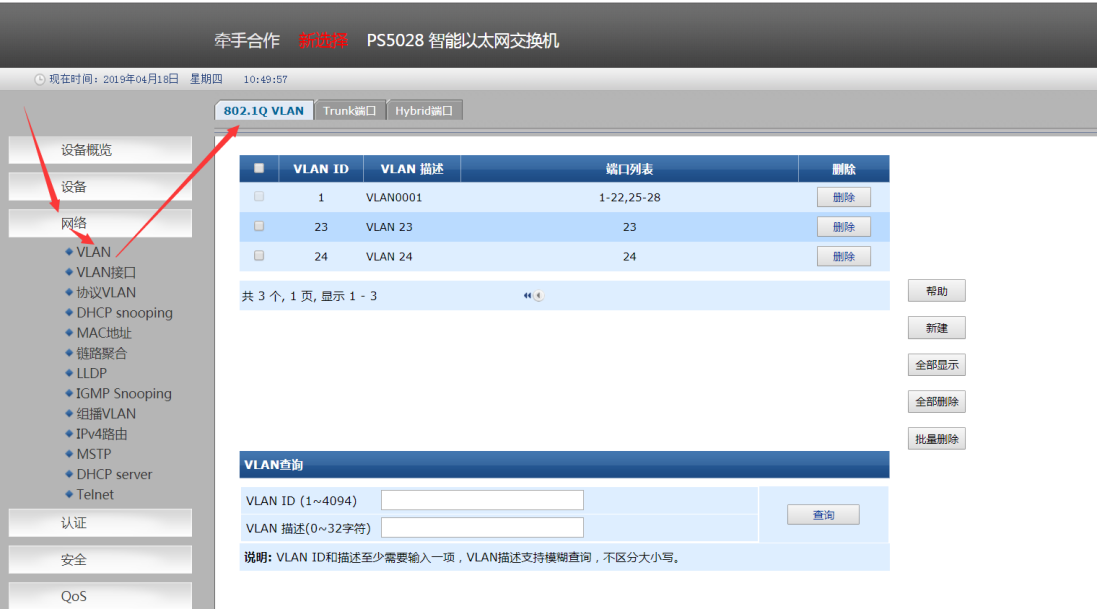

1、交換機創建VLAN23和VLAN24，外網線接入交換機的兩個23口和24口分別加入兩個VLAN（方便觀察，我們處理對應關系一致）
?

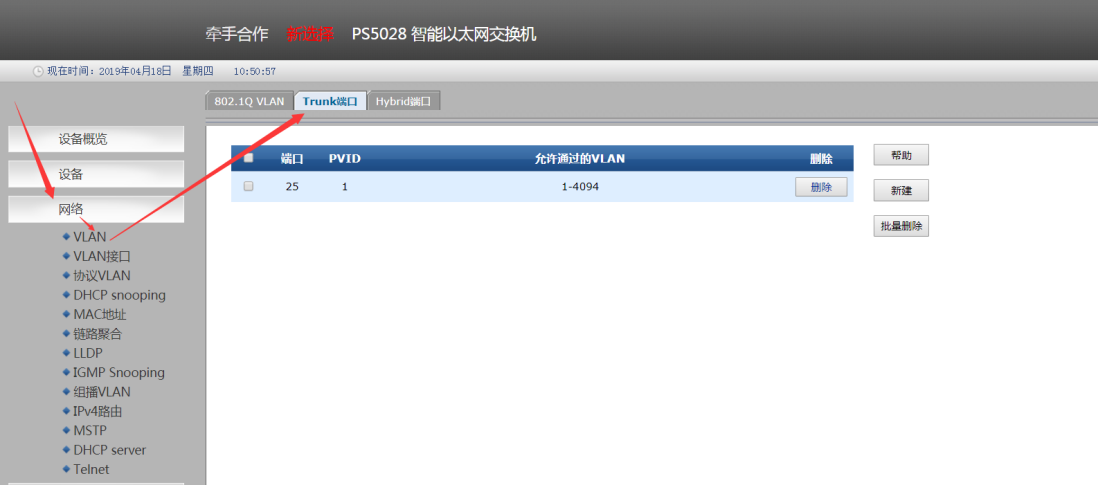

2、交換機連接路由的25口設置成trunk口，允許VLAN23和VLAN24通過
?

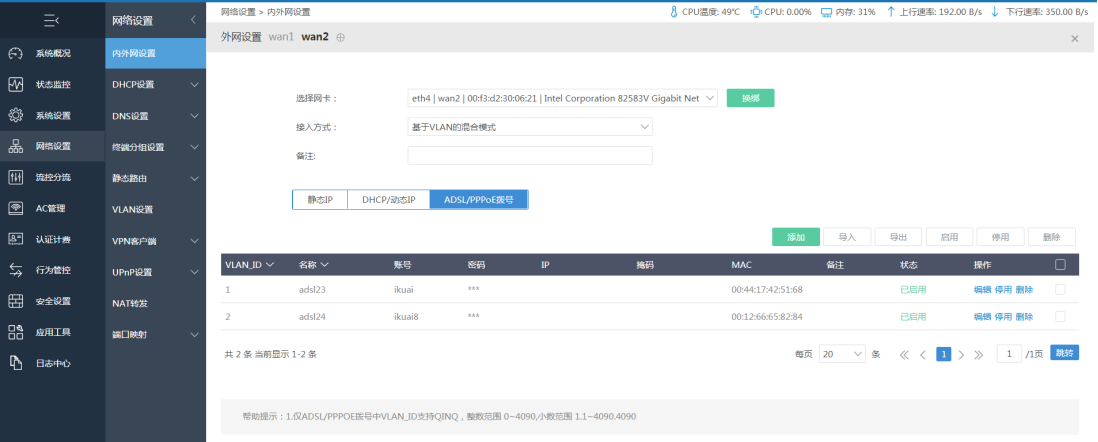

3、路由器選擇基于VLAN的混合模式，這里以ADSL方式為例（較常用的多撥模式），
填寫信息千萬注意與vlanID對應的線路帳號密碼完全一致
如：交換機vlan23物理連接線路的情況，確認此線路的帳號密碼，并正確填寫在愛快對應vlan23的路由策略內。
