需求效果：
愛快路由無線AP系列，無論2.4GHz還是5GHz，分別支持雙SSID；
愛快AP可以針對SSID信號進行SSID VLAN功能設置，形成基于LAN口的虛擬VLAN劃分，并且可以設置不同DHCP網段，沖突隔離。
效果：老板加密隱藏SSID不認證，員工游客不加密但WEB認證。老板、員工游客雙待遇，
?
?
詳細配置操作：

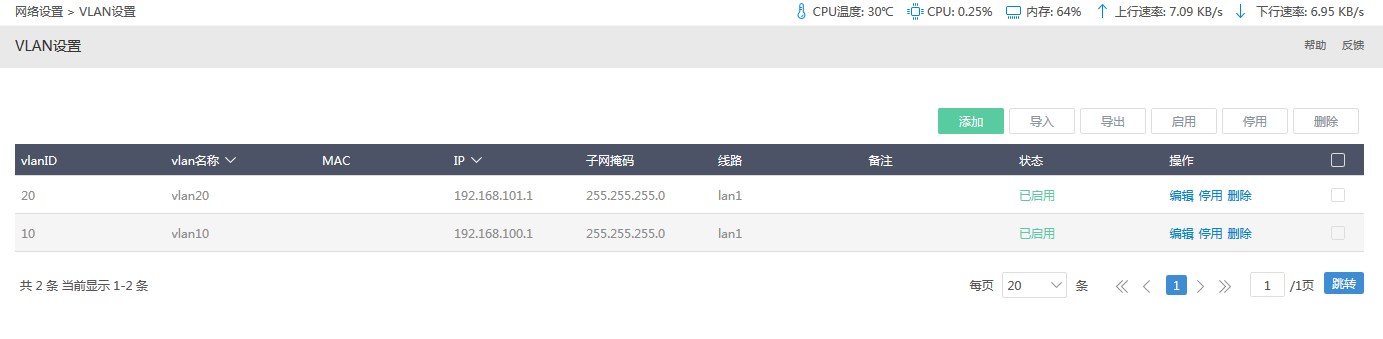

1、網絡設置---VLAN設置
?添加VLAN信息，告知路由器（相當于在實際LAN口上創建兩個虛擬局域網）
注：1.創建的VLAN不能設置同一網段的IP。
2.VLAN設置的網段需要與路由lan口，PPPoE等的現有網段區分開，不能設置相同網段。
?

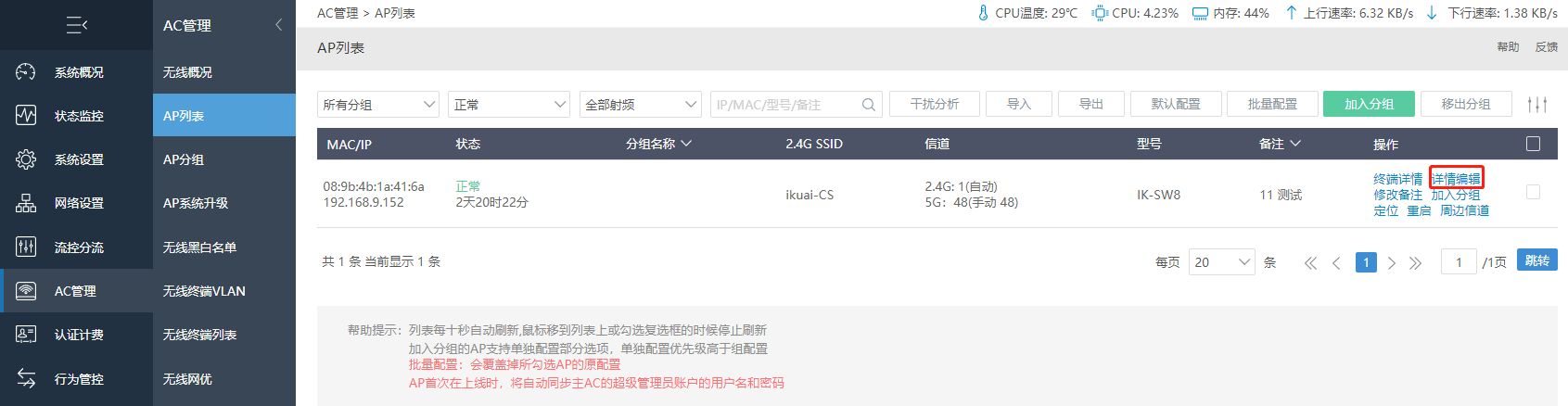

2、網絡設置---AC智能控制---配置管理

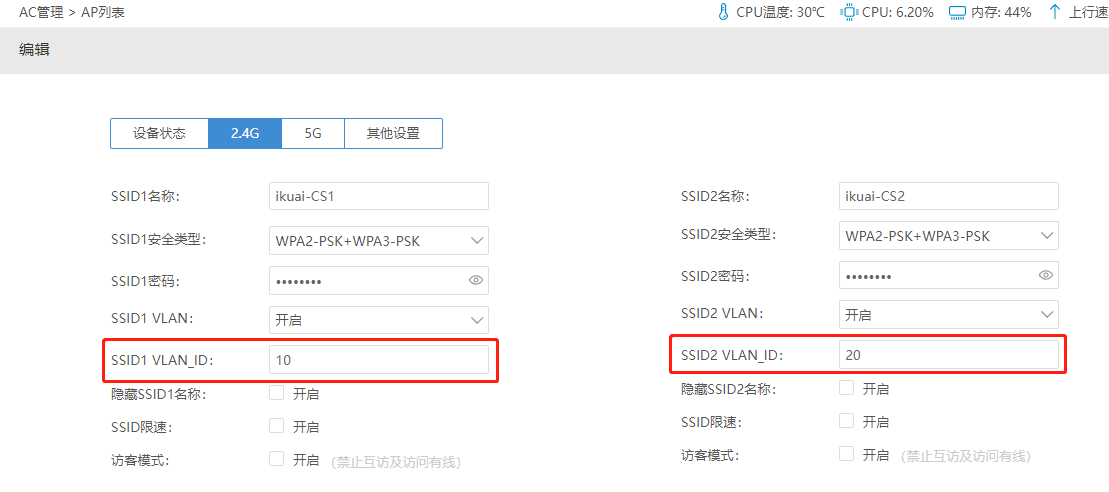

? ? ? 配置AP的SSID對應VLAN_ID
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
?

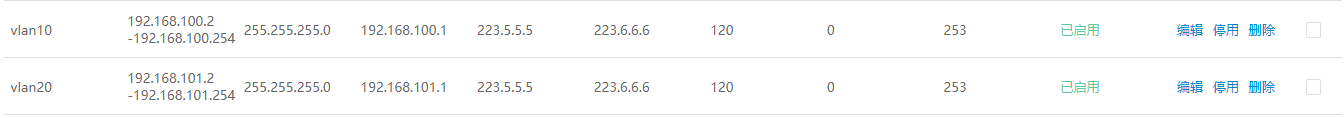

3、網絡設置---DHCP設置
? ? 針對不同VLAN_ID，添加對應DHCP網段信息；
?
這樣的話， 愛快里面的AP，不同SSID對應不同VLAN，已經配置完成
?
由于涉及到VLAN的設置，這就需要區分不同環境，不同設置
①愛快路由LAN口直連AP，不接交換機
直接接入；愛快AC，AP直接完美搭配使用。（使用上述配置即可）
?
②愛快路由LAN口---普通交換機---AP
直接接入；愛快AC，AP直接完美搭配使用。注意：普通交換機需支持轉發vlan報文（使用上述配置即可）
?
③愛快路由LAN口---VLAN交換機---AP
Access口的vlan交換機，請注意AP與路由器接入交換機的接口全部封裝成“Trunk”。
具體接入方式參考下圖：
?
?
實際測試SSID VLAN效果：
連接wifi，獲取192.168.100.X網段地址
?

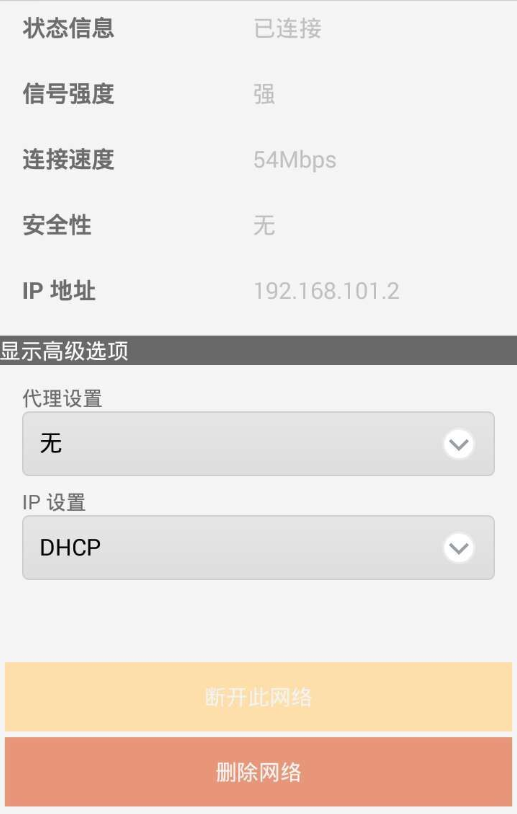

連接wifi，獲取192.168.101.X網段地址
?
?
?
?
?
?
