一、名詞解釋
配置查看多生成樹協議的實例包含端口信息。
二、使用方法

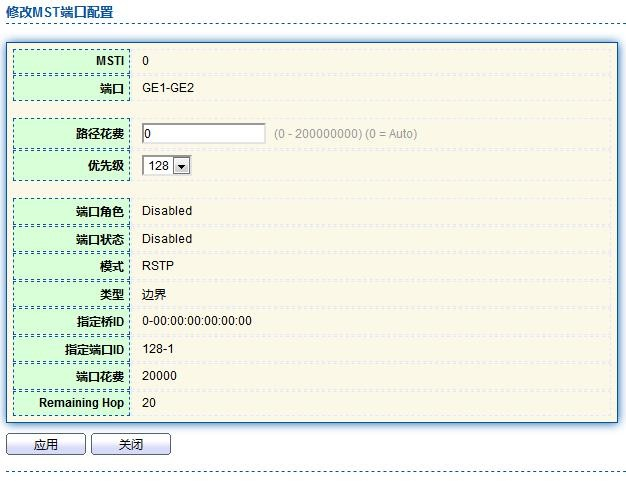

單擊導航樹中的“生成樹協議 > ?實例端口配置”菜單，進入多生成樹實例端口配置界面，界面中列出了設備包含的所有端口，勾選需要修改的端口，點擊修改按鈕， 進入實例端口詳細配置界面，如下圖所示：
界面信息含義如下表所示。
|
配置項 |
說明 |
|
MSTI |
通過左上角下拉框選擇需要配置的實例 |
|
端口 |
用戶選擇需要配置的端口 |
|
路徑花費 |
輸入接口的路徑開銷值。使用 IEEE 802.1t?標準方法時取值范圍是 0～ 200000000 |
|
優先級 |
選擇端口的優先級。數值越小表示優先級越高。 接口優先級可以影響接口在指定 MSTI?上的角色。用戶可以在不同 MSTI上對同一接口配置不同的優先級，從而使不同 VLAN?的流量沿不同的物理鏈路轉發，完成按VLAN?負載分擔的功能。 說明：接口優先級的改變時，MSTP?會重新計算接口的角色并進行狀態遷 移。 |
|
端口角色 |
分為三類根端口，指定端口，備份端口，Disabled |
|
端口狀態 |
包括三種狀態，Discarding，F(xiàn)orwarding，Disabled |
|
模式 |
當前生成樹協議模式 |
|
類型 |
端口在實例內的類型，包含邊界端口和內部端口 |
填寫相應的配置項。
單擊“應用”，完成配置。
?
三、常見問題
?
為什么交換機開啟生成樹協議后DHCP下發IP地址需要30-40秒左右？
答：可以開啟后生成樹協議后將對應的接終端的端口設置成邊緣端口，因?yàn)?0秒是協議收斂，如果網絡現在沒有收斂成功，就會出現環路，導致PING包繼繼續續，獲取地址慢的問題。
?
