一、名詞解釋
配置查看多生成樹協議的實例屬性信息。
二、如何使用

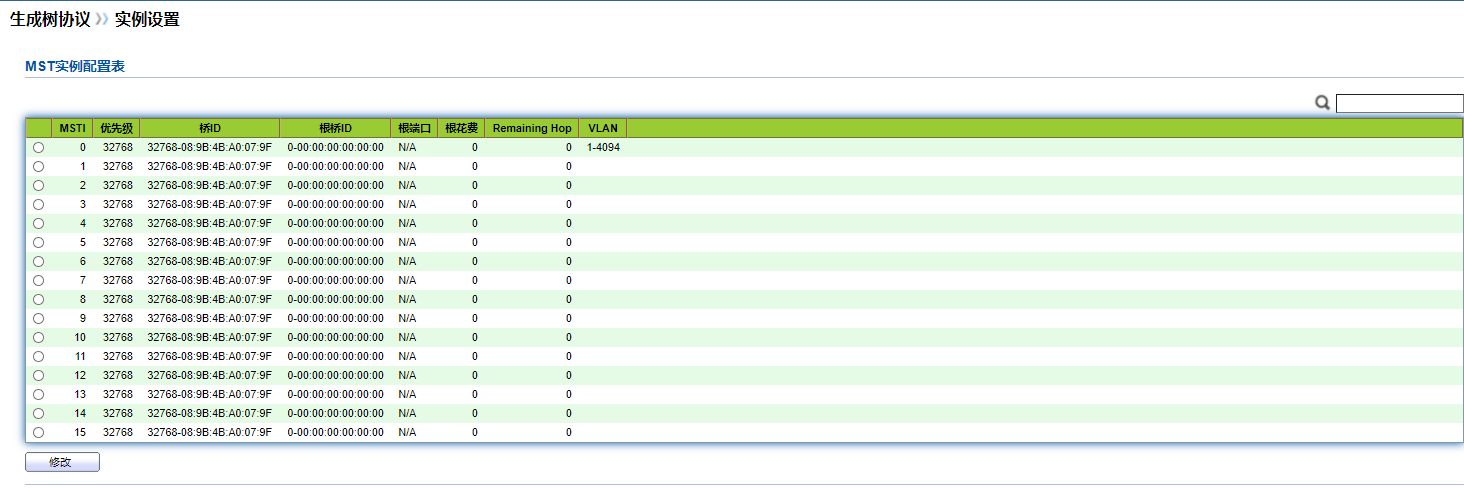

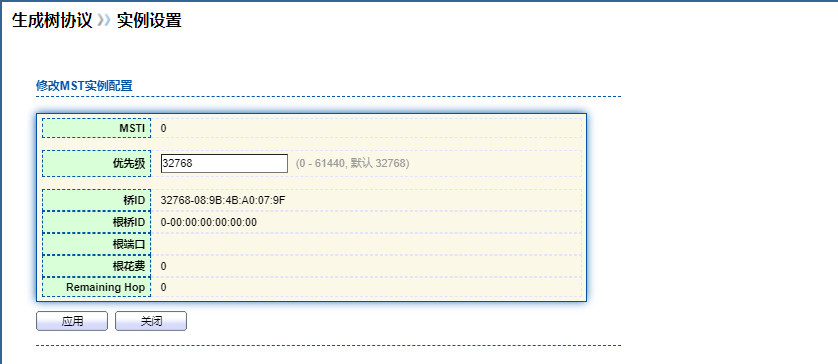

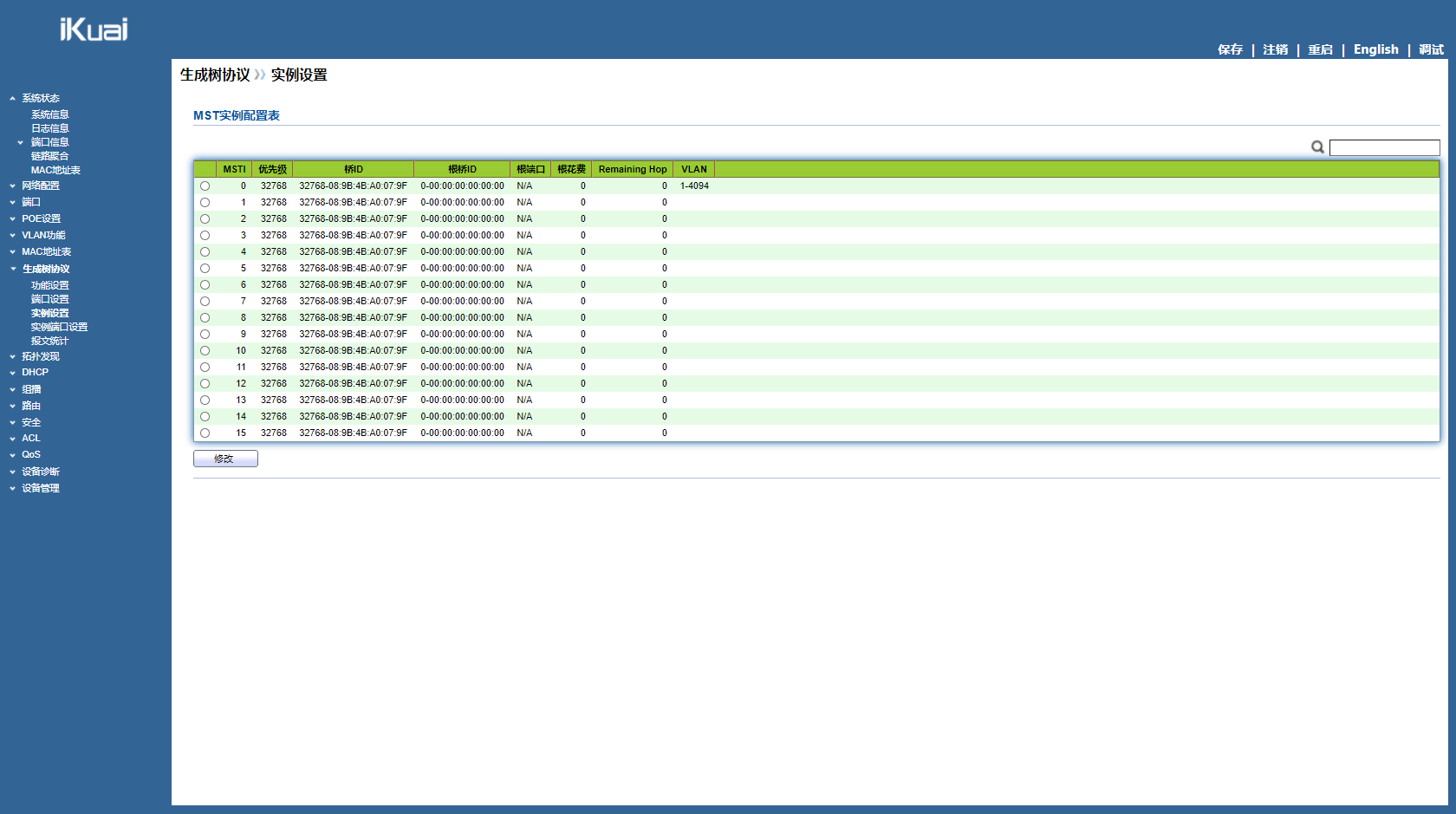

單擊導航樹中的“生成樹協議 > ?實例配置”菜單，進入實例配置頁面，選擇需要配置的多生成樹實例，點擊修改，進入修改界面，界面如下圖所示。
界面含義如下表所示
|
配置項 |
說明 |
|
MSTI |
多生成樹實例號，0~15。 |
|
VLAN |
?
實例映射的VLAN 號 |
|
優先級 |
設置指定實例的優先級，必須是 4096?的倍數。它的范圍是 0?到 65535， 缺省值是 32768。 |
|
橋ID |
本設備對應的生成樹實例橋 ID，由優先級+MAC 地址組成 |
|
根橋ID |
選舉出的實例根橋 ID，由優先級+MAC 地址組成 |
|
根端口 |
選舉出的實例根端口號 |
|
根花費 |
距離根橋的路徑花費 |
填寫相應的配置項。

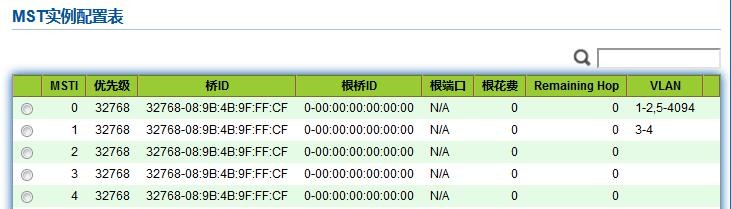

單擊“應用”，完成配置，結果如下圖所示。
?
