一、名詞解釋
生成樹協議（英語：Spanning Tree Protocol，STP），是一種工作在OSI網絡模型中的第二層(數據鏈路層)的通信協議，基本應用是防止交換機冗余鏈路產生的環路.用于確保以太網中無環路的邏輯拓?fù)浣Y(jié)構.從而避免了廣播風暴,大量占用交換機的資源。
?
二、如何使用

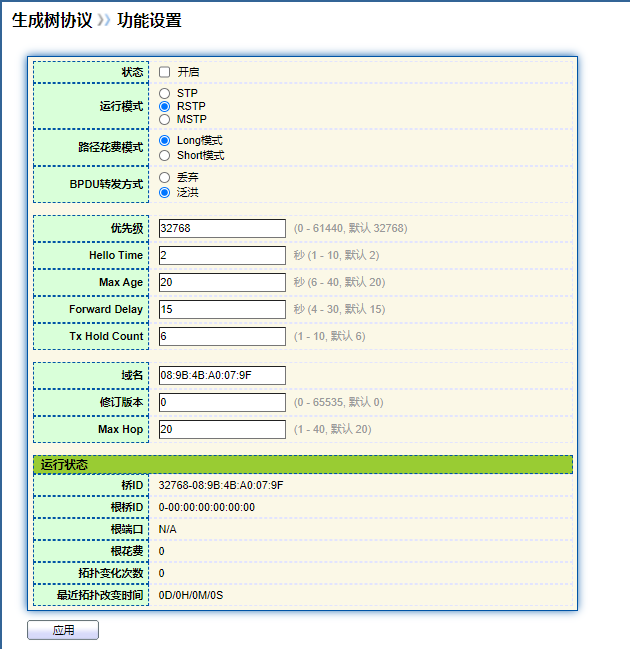

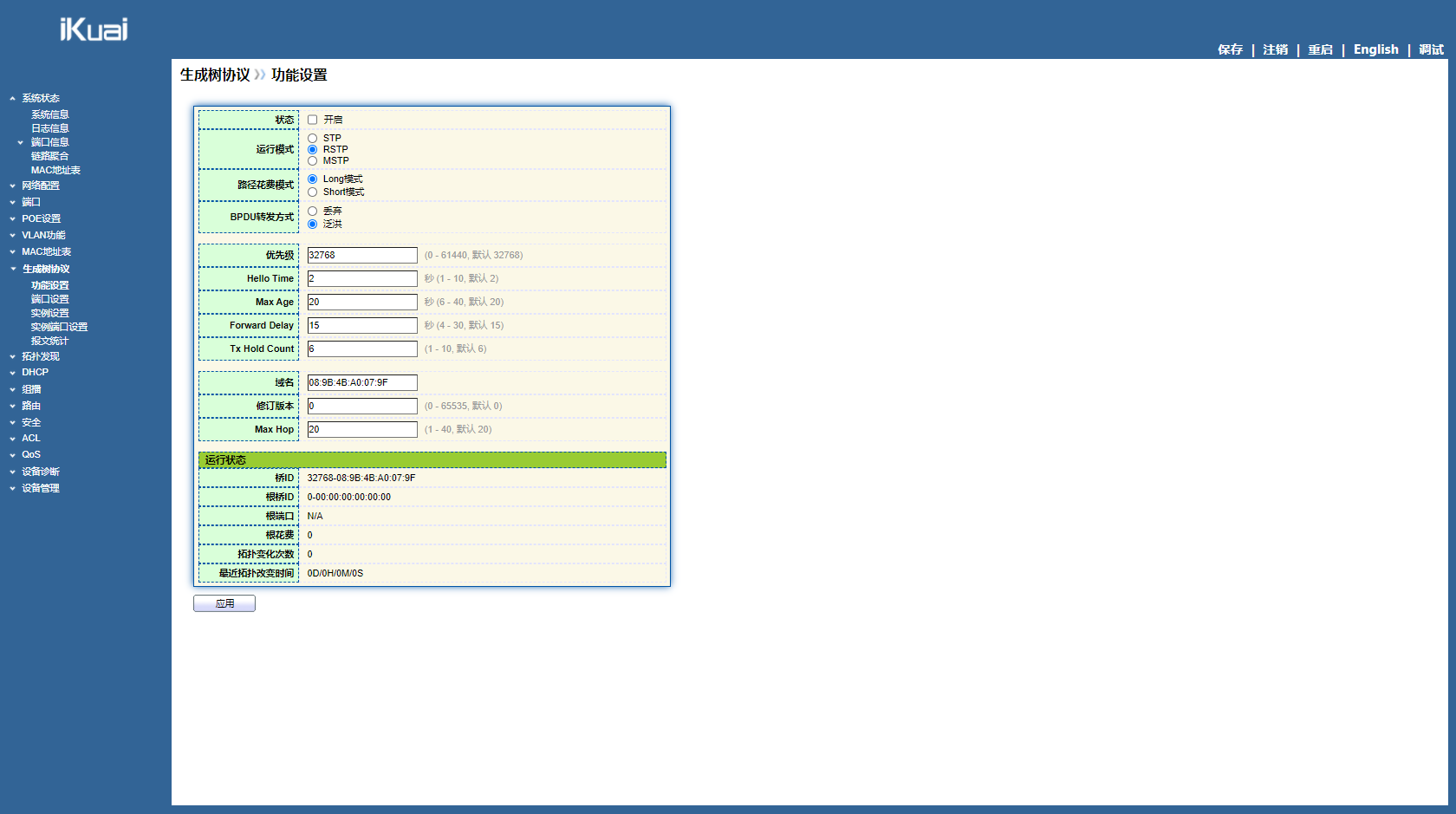

1.單擊導航樹中的“生成樹協議 > ?功能設置”菜單，進入生成樹協議配置界面，如下圖所示：
?
界面信息含義如下表所示。
|
配置項 |
說明 |
|
開啟 |
默認勾選，代表交換機啟用 Spanning-tree |
|
運行模式 |
支持三個生成樹模式，即STP、RSTP 和MSTP。 |
|
路徑花費模式 |
Long 模式和Short 模式 |
|
BPDU 轉發方式 |
表示設備收到BPDU 報文后，處理完畢報文的行為方式 |
|
優先級 |
表示端口的優先級 |
|
Hello Time |
Hello 報文的間隔時間 |
|
Max Age |
Max Age 老化時間 |
|
Forward Delay |
Forward Delay 時間 |
|
域名 |
MST 域名。缺省值為交換機設備主控板的 MAC 地址。 交換機設備的域名用來與MST 域的VLAN 映射表、MSTP 的修訂級 別共同確定該交換機設備可以屬于哪個域。 |
?
2.填寫相應的配置項。
3.單擊“應用”，完成配置
