一、名詞解釋
網絡設備可以通過在本地網絡中發送LLDPDU（Link Layer Discovery Protocol Data Unit）來通告其他設備自身的狀態。是一種能夠使網絡中的設備互相發現并通告狀態、交互信息的協議。
?
二、如何使用

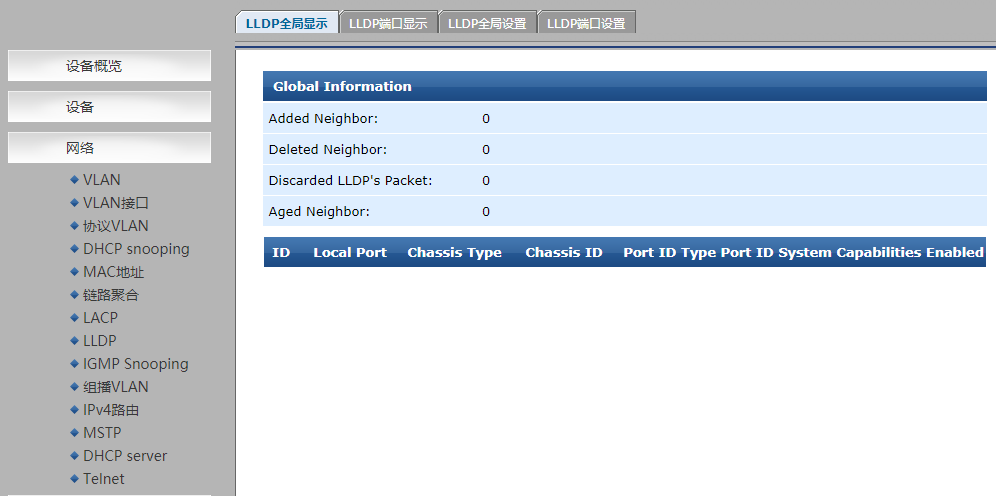

顯示全局LLDP設置。

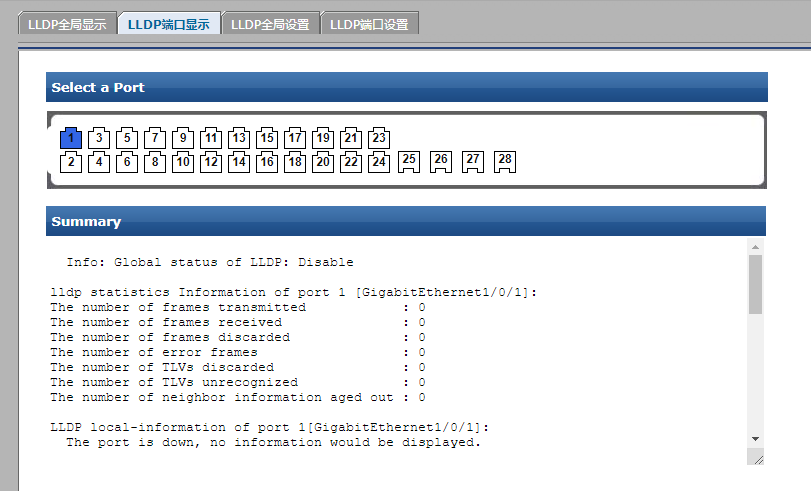

LLDP端口顯示：
選中端口可查看LLDP端口信息。

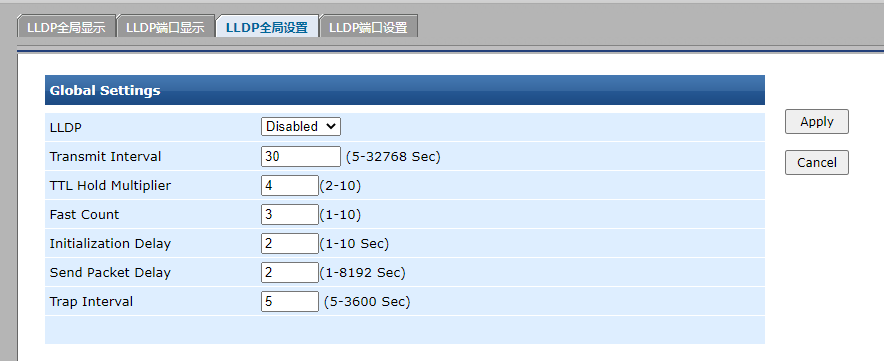

LLDP全局設置：
【LLDP】：是否開啟LLDP。
【Transmit Interval】：設置傳輸間隔時長。
【TTL Hold Multiplier】：設置ttl保持乘法器。
【?Fast Count】：設置快數時長。
【Initialization Delay】：設置初始化延時時長。
【?Send Packet Delay】：設置發送包延遲時長。
【?Trap Interval】：設置圈團間隔。
?
?

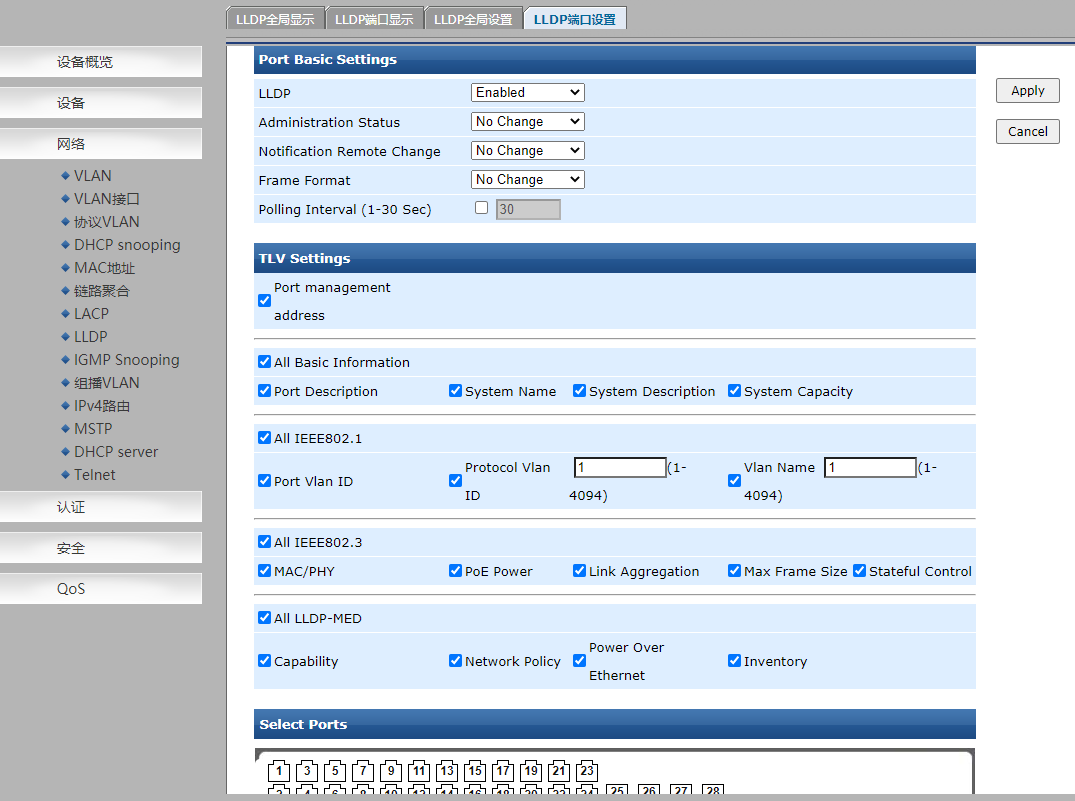

LLDP端口設置：
【LLDP】：是否開啟LLDP。
【Administration Status】：管理狀態
【Disable】：不能修改。
【Send Only】：僅發送。
【Receive only】：僅接收。
【Send&Receive】：既發送也接收。
【No change】：無改變。
?
【Notification Remote Change：通知遠程更改。
【Disable】：不更改。
【Enable】：可以更改。
【No change】：無改變。
?
【Frame Format】：幀格式。
【Polling Interval】：查詢間隔。開啟后設置間隔時間。
?
【TLV Settings】：TLV設置。
【Port management?address】：是否開啟端口管理地址。
【All Basic Information】：是否開啟所有基本信息。
【Port Description：是否開啟端口描述。
【System Name】：是否開啟系統名稱。
【System Description】：是否開啟系統描述。
【System Capacity】：是否開啟系統容量。
【All IEEE802.1】：是否開啟所有IEEE802.1。
【Port Vlan ID】：是否開啟端口Vlan ID。
【Protocol Vlan ID】：是否開啟協議?Vlan ID。
【Vlan name】：是否開啟vlan名稱。
【All IEEE802.3】：是否開啟所有IEEE802.3。
【MAC/PHY】：是否開啟MAC/PHY。
【PoE Power】：是否開啟POE電源。
【Link Aggregation】：是否開啟鏈路聚合。
【Max Frame Size】：是否開啟幀長度。
【Stateful Control】：是否開啟狀態控制。
【All LLDP-MED】：是否開啟所有?LLDP-MED。
【Capability】：是否開啟Capability。
【Network Policy】：是否開啟網絡策略。
【Power Over Ethernet】：是否開啟以太網供電。
【Inventory】：是否開啟Inventory
【Select ports】：選擇LLDP端口。
