一、名詞解釋
VLAN（Virtual?Local?Area?Network)的中文名為“虛擬局域網”。
VLAN是一種將局域網設備從邏輯上劃分成一個個網段，從而實現虛擬工作組的新興數據交換技術。這一新興技術主要應用于交換機和路由器中，但主流應用還是在交換機之中，但又不是所有交換機都具有此功能，只有VLAN協議的第二層以上交換機具有此功能，這一點可通過相應交換機的說明書即可得知。
?
二、如何使用
802.1Q vlan
此頁面顯示已添加成功的vlan。
點擊頁面右邊從上往下數第二個按鈕，新建vlan。
Vlan ID：新建vlanID。
Vlan描述：設置vlan描述。
可選端口：選擇創建的vlan里面包含哪一些端口。

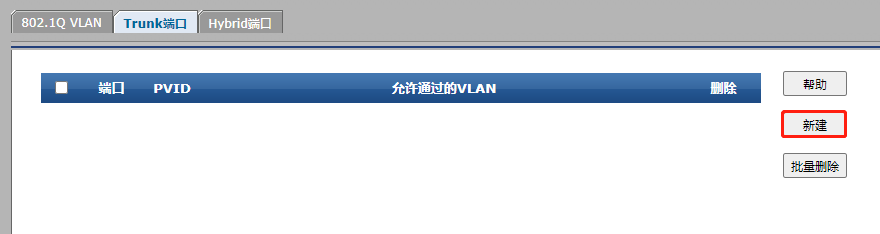

trunk端口：

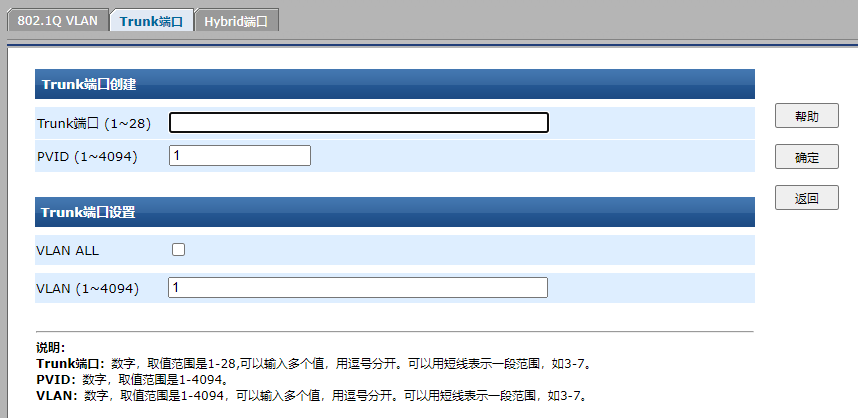

點擊新建，新建trunk口。
Trunk端口：新建的Trunk端口號
PVID：Trunk端口缺省VLAN ID
Vlan ALL：配置該端口是否允許所有VLAN的報文通過
Vlan：配置該端口允許通過哪些相應VLAN的報文

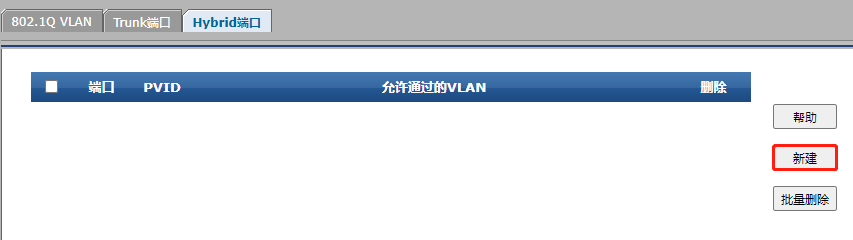

Hybrid端口：
VLAN的Hybrid類型端口是多個VLAN通過一個或幾個指定端口輸出。Hybrid類型的端口可以屬于多VLAN，可以接收和發送多個VLAN的報文，一般用于交換機之間連接的端口，從而實現本交換機上的VLAN與對端交換機上相同VLAN的互通。

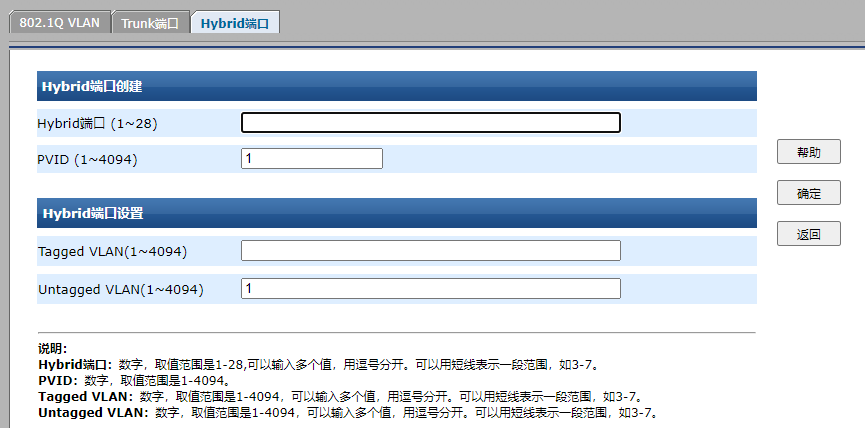

點擊新建創建Hybrid端口。
Hybrid端口：Hybrid端口號，點擊可修改該Hybrid端口的配置。
PVID：Hybrid端口缺省VLAN ID。
Tagged vlan：允許通過的加Tag的VLAN列表。
【Untagged vlan】：允許通過的不加Tag的VLAN列表。
?
?
