一、名詞解釋
配置IPV6 ACE表項。
?
二、如何使用

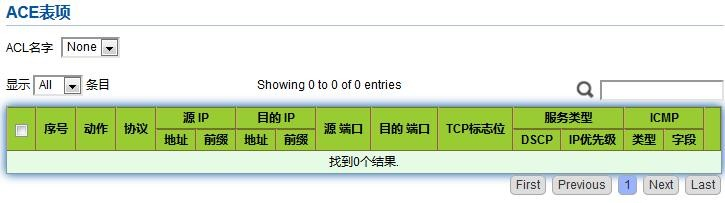

單擊導航樹中的“ACL > ?IPv6 ACE 配置”菜單，選中 ACL 名稱，單擊“添加”如下圖所示：
填寫相應的配置項：
界面信息含義說明如下表所示
|
配置項 |
說明 |
|
序號 |
IPv6 ACL 取值范圍是：1-2147483647 |
|
動作 |
ACL 動作的規則分為“Permit”（允許）規則或者“Deny”（拒 絕）規則，以及”Shutdown”(關閉端口)。 |
|
序號 |
MAC ACL 取值范圍是：1-2147483647 |
|
協議 |
必選，選擇協議的類型。icmp、tcp、udp, 選“any”(所有)， 則表示任意協議 |
|
源IP |
輸入ACL 規則的源IP 和掩碼，選“any”(所有)，則表示任意源 IP |
|
目的IP |
輸入ACL 規則的目的IP 和掩碼, 選“any”(所有)，則表示任意 目的IP |
|
服務類型 |
輸入ACL?規則的服務類型，DSCP（范圍 0-63）或IP?優先級（范 圍?0-7），選“any”(所有)，則表示任意服務類型 |
|
源端口 |
輸入ACL?規?則?的源端?口，單一端?口號或者范圍?段（范圍?0-65535）， 選“any”(所有)，則表示任意源端口 |
|
目的端口 |
輸入 ACL 規則的目的端口， 單一端口號或者范圍段（ 范圍 0-65535）?，選“any”(所有)，則表示任意目的端口 |
|
TCP 標志位 |
輸入ACL?規則的TCP?標志位，Urg,Ack,Psh,Rst,Sym,Fin?標志位， 動作有“set”(設置)，“unset”(取消)，“Don’t?care”(不作處理) |
|
ICMP 類型 |
輸入ACL 規則的ICMP 報文類型，選“any”(所有)，則表示任意 ICMP 類型 |
|
ICMP 字段 |
輸入ACL?規則的ICMP?字段值，選“any”(所有)，則表示任意ICMP 字段值 |

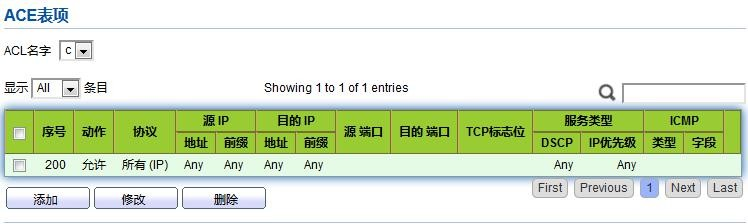

單擊“應用”，完成配置，如圖所示
?
