一、名詞解釋
配置查看 DHCP Snooping Option82功能相關屬性信息。
?
二、如何使用

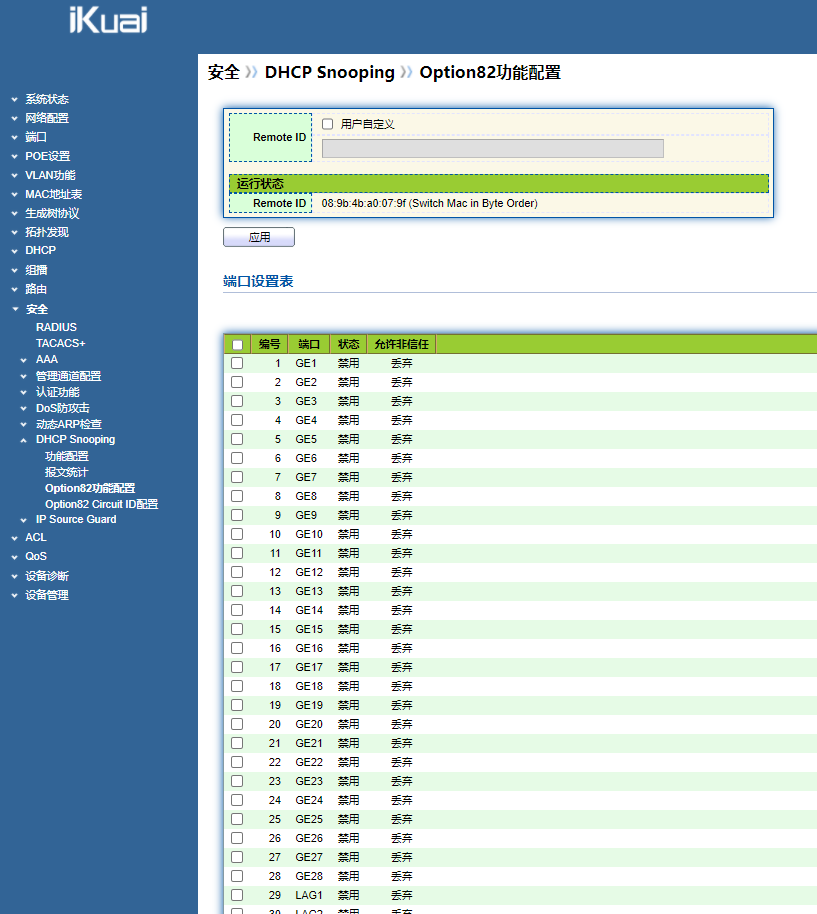

安全--DHCP-snooping--?Option82 功能配置”菜單，進入DHCP-snooping?Option82?功能的配置界面，包含 Option82?全局設置和端口配置，點選需要配置的端口，點擊修改按鈕，進入端口 Option82?詳細配置界面，如下圖所示：
?
界面含義說明如下表：
|
配置項 |
說明 |
|
Remote-id |
填充 Option 82 中 Remote-id 字段的內容（比如用戶自定義內容 abcd） |
|
端口 |
是否開啟Option82 的端口號 |
|
允許非信任 |
端口開啟Option82 功能后，非信任端口的報文處理方式： 保持：保持報文中的 Option 82 選項不變并進行轉發 丟棄：丟棄報文 替換：替換報文中的 Option82?字段，根據Circuit ID?配置來決定替換內容并轉發 |
?
DHCP Snooping 支持 Option 82 配置舉例

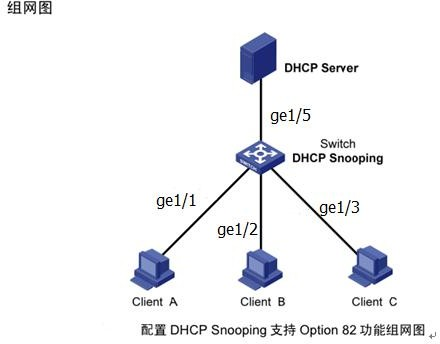

如下圖所示，Switch?的端口ge1/5?與DHCP?服務器端相連，端口 ge1/1、 ge1/2、 ge1/3 分別與DHCP Client A、 DHCP Client B、DHCP Client C?相連。
在 Switch 上開啟 DHCP Snooping 功能。
設置 Switch 上端口 ge1/5 為 DHCP Snooping 信任端口。
在 Switch 上開啟 DHCP Snooping 支持 Option 82 功能。對經過端口 ge1/3 的報文， 填充 Option 82 按交換機Circuit ID 與Remote-id 默認的配置。
操作步驟：

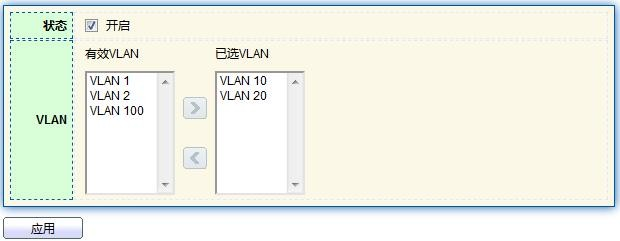

開啟交換機 DHCP?Snooping?功能。單擊導航樹中的“DHCP-snooping?配置 > 功能配置”菜單，進入“功能配置”界面，開啟功能，如下圖所示。
設置端口 ge1/5?為 DHCP?Snooping?信任端口。，填寫相應配置，單擊“修改”。界面如下圖所示。
在以太網端口 ge1/3?上配置，對 DHCP?報文的 Option?82?中Remote-id。單擊導航樹中的“DHCP-snooping?配置 > Option?82?功能配置”菜單，進入“Option?82?功能配置”，勾選端口，進入端口設置頁面，選擇相應配置，單擊“應用”完成配置。界面如下圖所示。
在以太網端口 ge1/3?上配置，對 DHCP?報文的 Option?82?中 Circuit-id。單擊導航樹中的“DHCP-snooping?配置 > Option?82Circuit-id?功能配置”菜單，進入“Option?82Circuit-id?功能配置”，添加端口配置，進入端口設置頁面，選擇相應配置，單擊“應用”完成配置。界面如下圖所示。
?
