一、名詞解釋
鏡像是把交換機指定端口的報文復制給目的端口；其中被復制的端口稱為源端口， 復制的端口稱為目的端口。
?
二、如何使用

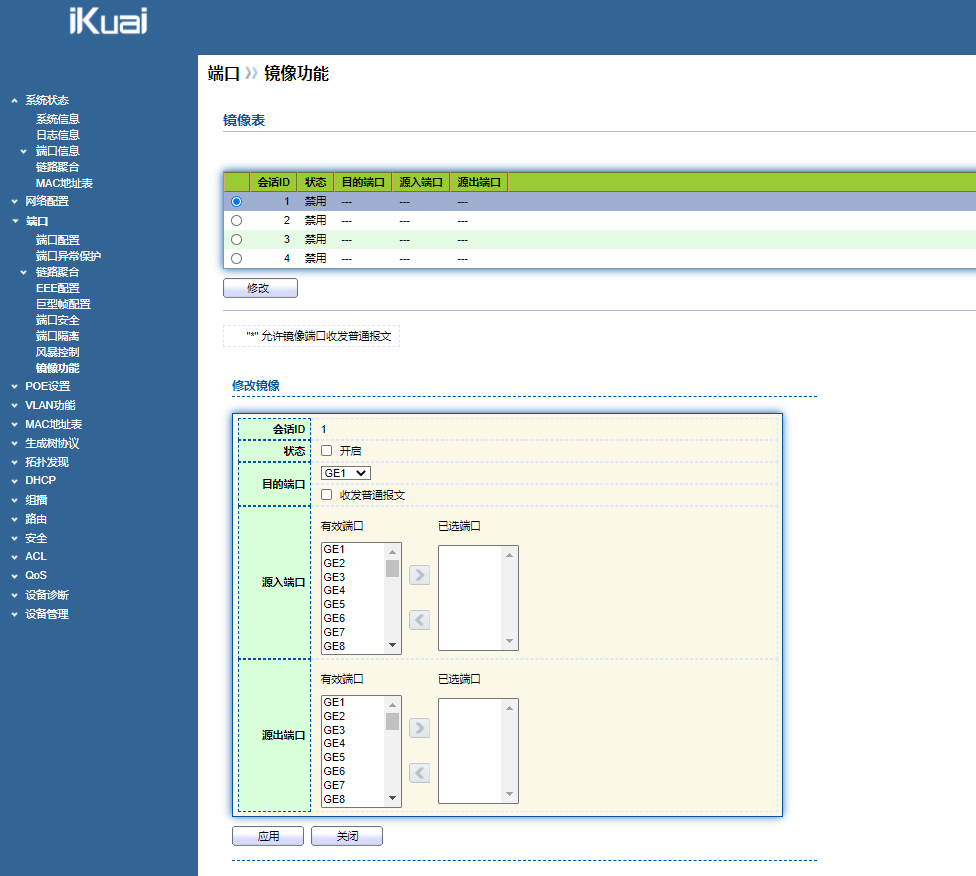

端口--鏡像功能”菜單，進入鏡像配置頁面。頁面可以配置 4?組鏡像規(guī)則，界面如下：
選擇其中一組鏡像會話，點擊修改按鈕，進入鏡像組配置界面
?
?
界面信息含義如下表
?
|
配置項 |
說明 |
|
會話ID |
交換機缺省有 4 個鏡像會話ID |
|
狀態(tài) |
鏡像組是否使能 |
|
目的端口 |
不能是鏈路匯聚端口，只能選擇一個普通物理端口作為目的端口，不能同時選為源端口 |
|
源入端口 |
該端口的任何接收報文都被鏡像到目的端口 |
|
源出端口 |
該端口的任何發(fā)送報文都被鏡像到目的端口 |
?
?
