一、名詞解釋
IPv4顯示的是愛快流控路由全局監視的界面。此處顯示的是有關于內網、協議、策略、線路以及系統監控的信息的界面。
?
二、如何使用?

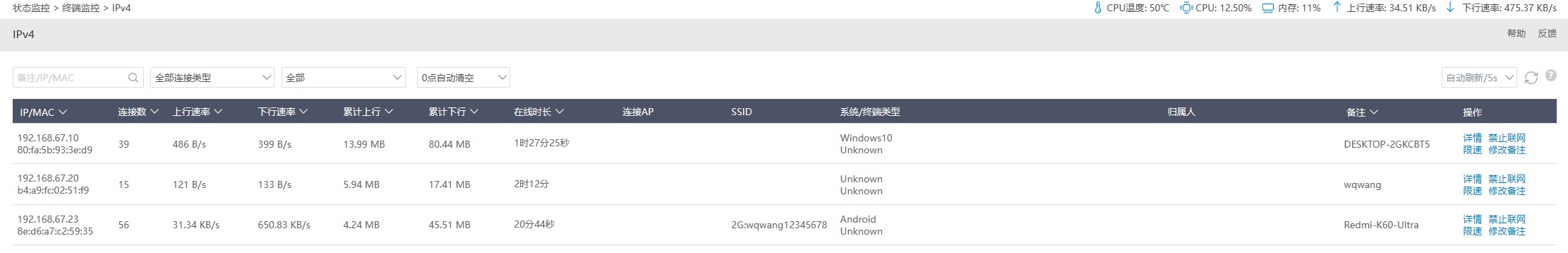

-----IPv4-----
主要顯示的是內網主機的相關信息。
注意：
1.未綁定釘釘?shù)那闆r下將不會顯示歸屬人選項
2.開啟0點自動清空后，會在每天晚上0點對IPv4中的上網設備進行清空，上網設備的上下行記錄會在行為管控--終端上下行記錄中顯示，就算沒有在行為記錄設置中開啟終端上下線記錄也會去記錄此設置 ，屬于系統設定。
刷新機制：IPv4頁面信息自動刷新是2s
?
1.點擊操作處的詳情可以看到對應IP的更多信息。包括基礎信息、連接詳情、歷史記錄以及此IP使用的流量分布等情況。

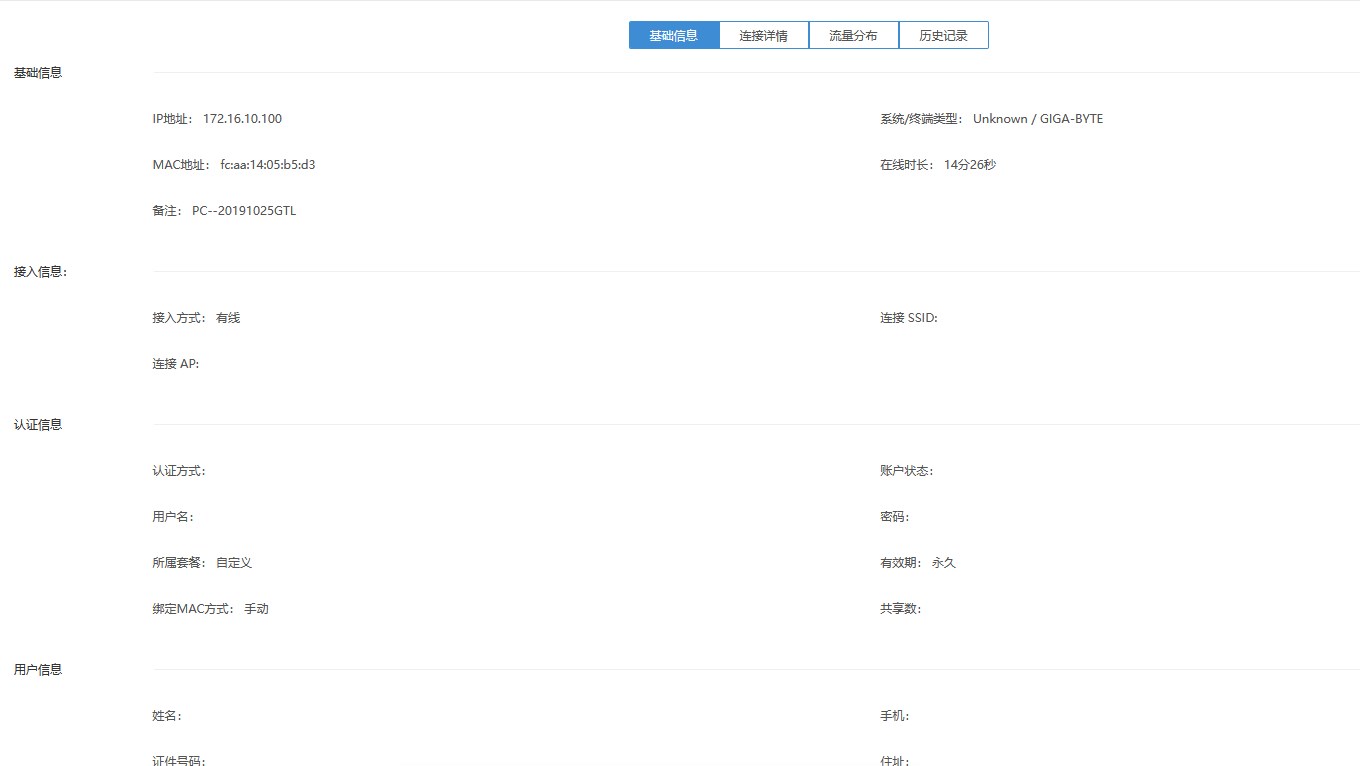

[基礎信息]：此處展示的是終端的一些基礎信息（172.16.10.100來做示例）
刷新機制：終端詳情信息自動刷新時間為3S。?

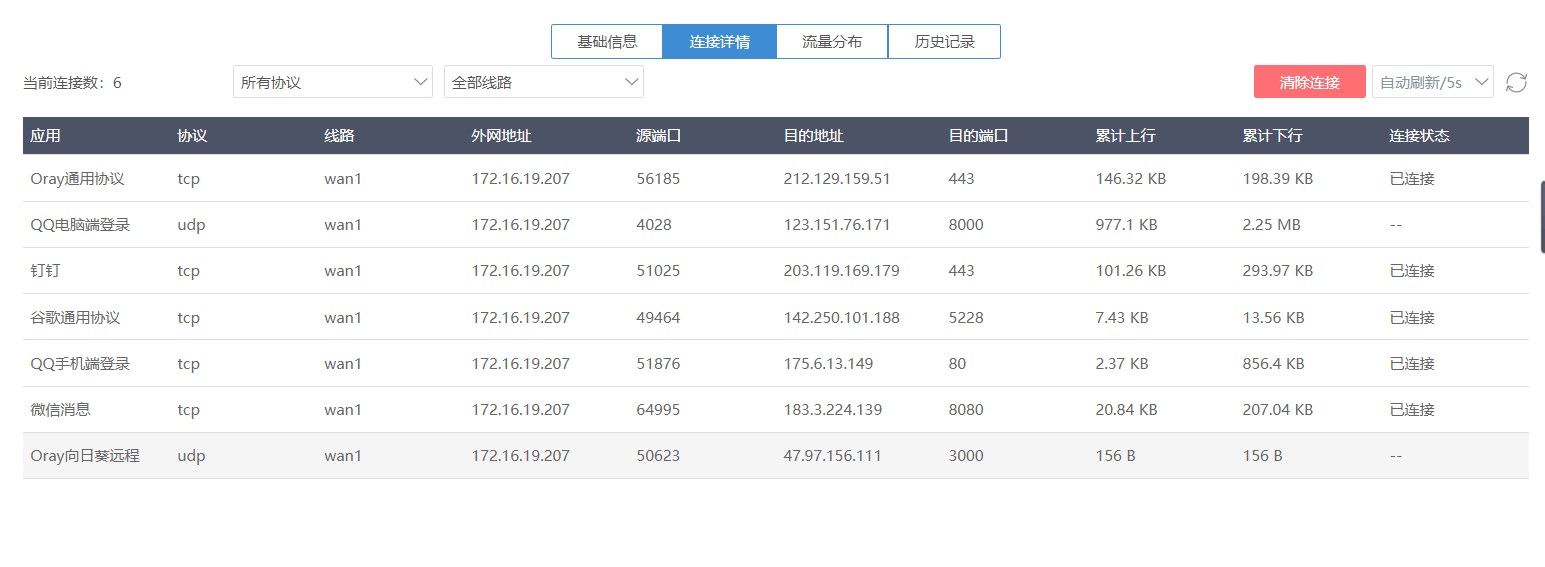

[連接數詳情]：?
?
?
此處顯示的是終端的實時連接情況。?
例如上圖中的第3條連接：釘釘。?
此客戶端訪問203.119.169.179的443端口是使用本地51025端口通過外網地址為172.16.19.207轉發的。
所有協議：可過濾連接數所使用協議，篩選的協議有tcp、udp、icmp以及所有協議。
全部線路：可過濾協議所走線路。
【協議名稱】:客戶端訪問特定目標所使用的協議。?
【協議類型】:該條連接所屬協議類型。
【線路】：該條連接所走的外網線路。
【目標地址】：客戶端訪問的目標IP地址。?
【目標端口】：接受數據方的端口。
【外網地址】：訪問目標IP時所經過的路由的外網地址。?
【本地端口】：客戶端訪問目標IP時所需使用的本地的端口。?
【連接狀態】：對應協議的連接狀況。?
?
連接狀態：?
【已連接】：三次握手完成雙方已建立鏈接。?
【無狀態】：雙方處于無連接狀態。由于UDP協議是面向無連接協議，所以絕大部分UDP均為無狀態，以“--”顯示。
【等待】：本地已發送TCP鏈接請求報文，等待對端回答。
【CLOSE】：TCP鏈接已完成4次揮手報文，雙方斷開鏈接。?
?
[流量分布]：展示終端每一類協議的使用情況

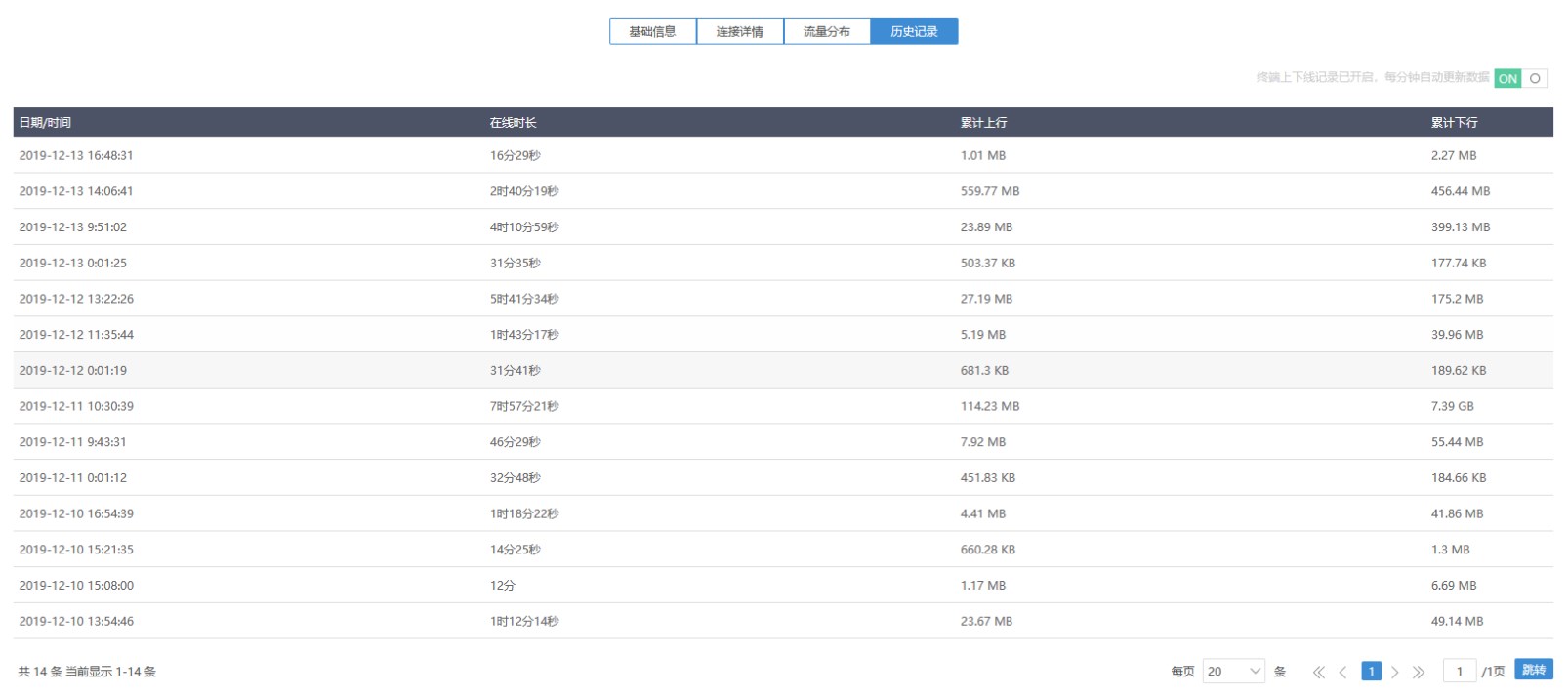

[歷史記錄]：?
注意：必須開啟終端上下限記錄才可以記錄并查看
日志分區
大于 300M記錄 1個月
大于 200M記錄 20天
大于 100M記錄15天
大于 50M記錄10天
大于 10M記錄7天
剩下的都是1天
?

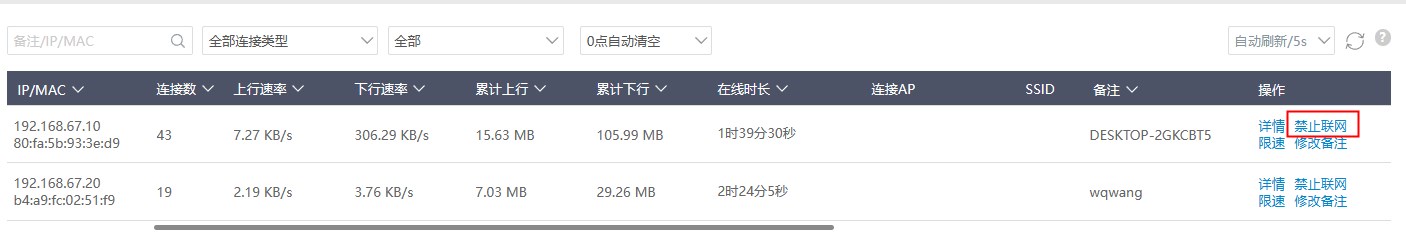

2.點擊操作中的禁止聯網可以將這臺機器禁止聯網。
加入黑名單的用戶可以在行為管控--MAC訪問控制里面看到信息。
注意事項：PPPOE，VPN的地址，是無法在這里面加入黑名單的，因?yàn)榧尤牒诿麊问轻槍AC加入的。
?

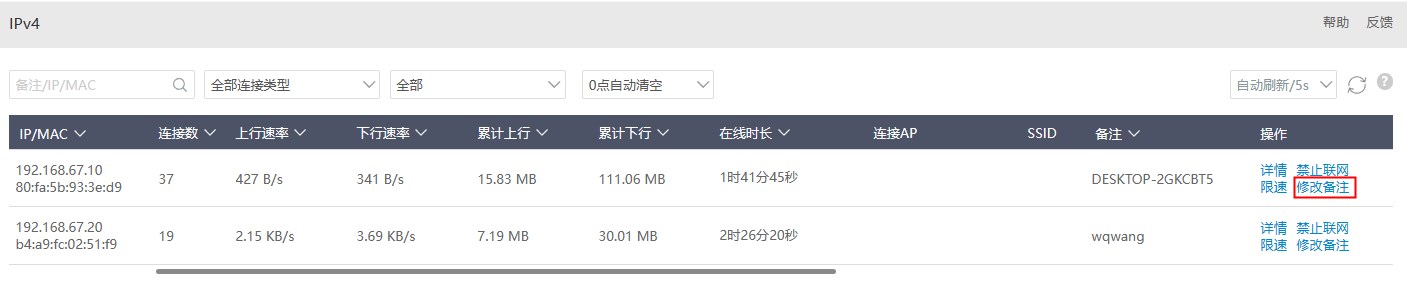

3.點擊操作的修改備注可以修改本臺機器的備注。
修改后可以在備注中看到備注信息。

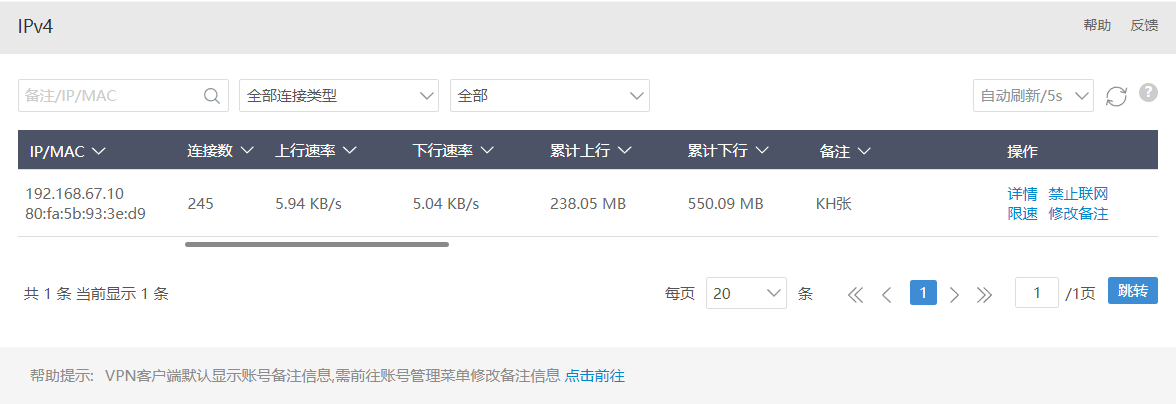

注意事項：賬號管理中的賬號備注信息優先級要高于IPv4中的備注信息
1.狀態監控---IPv4。
2.網絡設置---DHCP設置---DHCP靜態分配（針對IP信息的備注）。
3.安全設置---ARP綁定。
4.行為管控---行為記錄管理---終端名稱管理（針對MAC的備注）。
5.行為管控---行為記錄查看。
這里面的備注信息都是同步的，在這幾個頁面的任一頁面更改備注信息，都會自動同步到其他頁面對應顯示。
?
三、常見問題
-----IPv4功能頁面有顯示IP，但是基本沒有流量-----
（1）：檢查，是否有開啟PPPOE強制撥號，對應LAN口不撥號是無法上網的。
（2）：WEB認證，是否開啟，如果有開啟，在云端檢查，認證地址池是否包括這個IP地址，如果包括，不認證是無法上網的。
（3）：防火墻---ACL，是否有阻斷這個IP上網。
（4）：防火墻---ARP綁定，是否有做了“非綁定不能上網”或者“唯一綁定”；如果這個IP對應的Mac和路由里面顯示的綁定不對應，是無法正常上網。
（5）：行為管理---MAC訪問控制，是否有阻斷這個IP對應的MAC地址。
（6）：開啟了路由模式，環境不支持路由模式。
（7）：內網終端確實在這個時間段無流量產生。
?
-----內網有這個客戶機，但是IPv4功能里面沒有顯示-----
監控通過路由上網的客戶機流量。監控是2分鐘內有流量的客戶機地址。
?
-----為什么路由初始化后，這里面還有數據-----
路由恢復初始化，這里面的數據不清零。
?
-----為什么IPv4功能不顯示歸屬人選項，或歸屬人選項無數據-----
未綁定釘釘?shù)那闆r下不顯示歸屬人選項
未配置用戶分組，不顯示歸屬人信息，無數據
?
?
?
?
