一、名詞解釋

1.1 SNMP是基于TCP/IP協議族的網絡管理標準，是一種在IP網絡中管理網絡節點（如服務器、工作站、路由器、交換機等）的標準協議。

1.2 SNMP能夠使網絡管理員提高網絡管理效能，及時發現并解決網絡問題以及規劃網絡的增長。網絡管理員還可以通過SNMP接收網絡節點的通知消息以及告警事件報告等來獲知網絡出現的問題。

?

二、如何使用

2.1基礎說明

2.1.1 SNMP

?? SNMP的開啟按鈕。

?

2.1.2監聽端口

? SNMP使用的監聽端口， 默認為161，可修改

?

2.1.3物理位置信息

? 被監聽設備所在的位置?？蛇x

?

2.1.4系統信息

? 系統的描述，可以隨便配置別名 可選

?

2.2 高級設置：

2.2.1 SNMP版本簡介

①SNMP目前有三個版本，愛快系統支持的是版本2和版本3

②Snmpv1是snmp協議最初的版本，提供最小限度的網絡管理功能。

③Snmpv2c在兼容snmpv1的同時又擴充了snmpv1的功能：它提供了更多的操作類型，支持更多的數據類型。

④Snmpv3在安全性方面進行了加強，提供了認證及加密功能。

SNMP服務端在3.7.9版本及以上支持IPv6地址訪問。

?

下面主要講解下SNMP v2與SNMP v3愛快的設置。

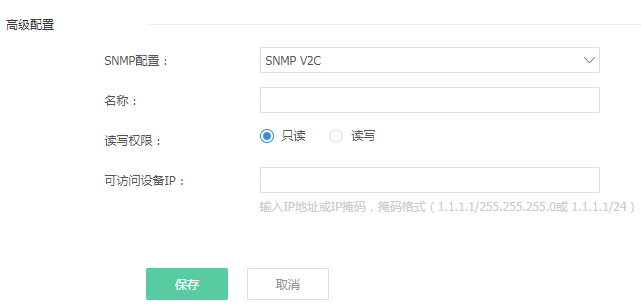

2.2.2 SNMPv2設置

?

?名稱：SNMP客戶端需要一致。

②讀寫權限：只讀或可讀寫

③可訪問設備IP：此處設置可以填寫IP，填寫即可需要特定IP才可訪問。為空位所有IP都可訪問，

?

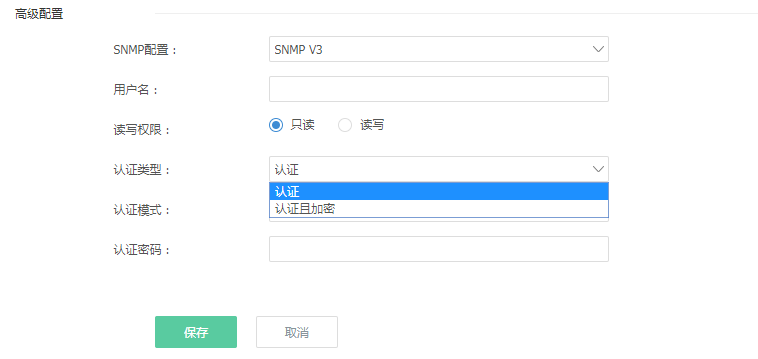

2.2.3 SNMPv3設置

?

①用戶名：設置SNMP客戶端登錄的用戶名

②讀寫權限：只讀或可讀寫

③安全級別：

認證：只進行認證，傳輸數據不加密

認證且加密：設備需要認證成功才可以訪問，傳輸數據加密傳輸（當服務端開啟加密后，數據是否加密取決于客戶端，客戶端如果只開啟認證也能正常連接但數據不加密）

?

三、使用說明

3.1 SNMP類似于SSH的應用，也需要一個客戶端做支持（網上有很多下載）
在客戶端上可以實現與愛快的SNMP的基礎對接，就是我們現在看到的頁面設置參數，互相填寫相對應的協議版本和加密方式即可

?

3.2 愛快支持SNMP客戶端查看的參數為，系統參數、cpu溫度和網絡連接數（路由系統3.7.6版本及以上支持使用）、網絡接口、內存使用以及AP信息。如下圖：

系統參數

OID	描述	備注	請求方式
.1.3.6.1.2.1.1.1.0	獲取系統基本信息	SysDesc	GET
.1.3.6.1.2.1.1.3.0	監控時間	sysUptime	GET
.1.3.6.1.2.1.1.4.0	系統聯系人	sysContact	GET
.1.3.6.1.2.1.1.5.0	獲取機器名	SysName	GET
.1.3.6.1.2.1.1.6.0	機器所在位置	SysLocation	GET

網絡接口：

OID	描述	備注	請求方式
.1.3.6.1.2.1.2.1.0	網絡接口的數目	IfNumber	GET
.1.3.6.1.2.1.2.2.1.2	網絡接口信息描述	IfDescr	WALK
.1.3.6.1.2.1.2.2.1.3	網絡接口類型	IfType	WALK
.1.3.6.1.2.1.2.2.1.4	接口發送和接收的最大IP數據報[BYTE]	IfMTU	WALK
.1.3.6.1.2.1.2.2.1.5	接口當前帶寬[bps]	IfSpeed	WALK
.1.3.6.1.2.1.2.2.1.6	接口的物理地址	IfPhysAddress	WALK
.1.3.6.1.2.1.2.2.1.8	接口當前操作狀態[up|down]	IfOperStatus	WALK
.1.3.6.1.2.1.2.2.1.10	接口輸入的字節數	IfInOctet	WALK
.1.3.6.1.2.1.2.2.1.16	接口輸出的字節數	IfOutOctet	WALK
.1.3.6.1.2.1.2.2.1.11	接口輸入的非廣播包個數	IfInUcastPkts	WALK
.1.3.6.1.2.1.2.2.1.17	接口輸出的非廣播包個數	IfOutUcastPkts	WALK
1.3.6.1.2.1.31.1.1.1.1	接口名稱	ifName	WALK
1.3.6.1.2.1.31.1.1.1.2	接口輸入多播包個數	ifInMulticastPkts	WALK
1.3.6.1.2.1.31.1.1.1.3	接口輸入廣播包個數	ifInBroadcastPkts	WALK
1.3.6.1.2.1.31.1.1.1.4	接口輸出多播包個數	ifOutMulticastPkts	WALK
1.3.6.1.2.1.31.1.1.1.5	接口輸出廣播包個數	ifOutBroadcastPkts	WALK
1.3.6.1.2.1.31.1.1.1.6	接口輸入字節數	ifHCInOctets	WALK
1.3.6.1.2.1.31.1.1.1.7	接口輸入非廣播包個數	ifHCInUcastPkts	WALK
1.3.6.1.2.1.31.1.1.1.8	接口輸入多播包個數	ifHCInMulticastPkts	WALK
1.3.6.1.2.1.31.1.1.1.9	接口輸入廣播包個數	ifHCInBroadcastPkts	WALK
1.3.6.1.2.1.31.1.1.1.10	接口輸出字節數	ifHCOutOctets	WALK
1.3.6.1.2.1.31.1.1.1.11	接口輸出非廣播包個數	ifHCOutUcastPkts	WALK
1.3.6.1.2.1.31.1.1.1.12	接口輸出多播包個數	ifHCOutMulticastPkts	WALK
1.3.6.1.2.1.31.1.1.1.13	接口輸出廣播包個數	ifHCOutBroadcastPkts	WALK
1.3.6.1.2.1.31.1.1.1.15	接口當前協商速率	ifHighSpeed	WALK
1.3.6.1.2.1.31.1.1.1.16	接口混雜模式	ifPromiscuousMode	WALK
1.3.6.1.2.1.31.1.1.1.18	接口描述	ifAlias	WALK

?

?

CPU及負載（路由）：

OID	描述	備注	請求方式
. 1.3.6.1.4.1.2021.11.9.0	用戶CPU百分比	ssCpuUser	GET
. 1.3.6.1.4.1.2021.11.10.0	系統CPU百分比	ssCpuSystem	GET
. 1.3.6.1.4.1.2021.11.11.0	空閑CPU百分比	ssCpuIdle	GET
. 1.3.6.1.4.1.2021.11.50.0	原始用戶CPU使用時間	ssCpuRawUser	GET
.1.3.6.1.4.1.2021.11.51.0	原始nice占用時間	ssCpuRawNice	GET
. 1.3.6.1.4.1.2021.11.52.0	原始系統CPU使用時間	ssCpuRawSystem.	GET
. 1.3.6.1.4.1.2021.11.53.0	原始CPU空閑時間	ssCpuRawIdle	GET
. 1.3.6.1.2.1.25.3.3.1.2	CPU的當前負載，N個核就有N個負載	hrProcessorLoad	WALK
. 1.3.6.1.4.1.2021.11.3.0	ssSwapIn	?	GET
. 1.3.6.1.4.1.2021.11.4.0	SsSwapOut	?	GET
. 1.3.6.1.4.1.2021.11.5.0	ssIOSent	?	GET
. 1.3.6.1.4.1.2021.11.6.0	ssIOReceive	?	GET
. 1.3.6.1.4.1.2021.11.7.0	ssSysInterrupts	?	GET
. 1.3.6.1.4.1.2021.11.8.0	ssSysContext	?	GET
. 1.3.6.1.4.1.2021.11.54.0	ssCpuRawWait	?	GET
. 1.3.6.1.4.1.2021.11.56.0	ssCpuRawInterrupt	?	GET
. 1.3.6.1.4.1.2021.11.57.0	ssIORawSent	?	GET
. 1.3.6.1.4.1.2021.11.58.0	ssIORawReceived	?	GET
. 1.3.6.1.4.1.2021.11.59.0	ssRawInterrupts	?	GET
. 1.3.6.1.4.1.2021.11.60.0	ssRawContexts	?	GET
. 1.3.6.1.4.1.2021.11.61.0	ssCpuRawSoftIRQ	?	GET
. 1.3.6.1.4.1.2021.11.62.0	ssRawSwapIn.	?	GET
. 1.3.6.1.4.1.2021.11.63.0	ssRawSwapOut	?	GET
.1.3.6.1.4.1.2021.10.1.3.1	Load5	?	GET
.1.3.6.1.4.1.2021.10.1.3.2	Load10	?	GET
.1.3.6.1.4.1.2021.10.1.3.3	Load15	?	GET
1.3.6.1.4.1.7375.1.3.0	查詢網絡連接	?	?
1.3.6.1.4.1.7375.1.4.0	查詢CPU溫度	?	?

?

?

內存及磁盤（路由）：

OID	描述	備注	請求方式
.1.3.6.1.2.1.25.2.2.0	獲取內存大小	hrMemorySize	GET
.1.3.6.1.2.1.25.2.3.1.1	存儲設備編號	hrStorageIndex	WALK
.1.3.6.1.2.1.25.2.3.1.2	存儲設備類型	hrStorageType[OID]	WALK
.1.3.6.1.2.1.25.2.3.1.3	存儲設備描述	hrStorageDescr	WALK
.1.3.6.1.2.1.25.2.3.1.4	簇的大小	hrStorageAllocationUnits	WALK
.1.3.6.1.2.1.25.2.3.1.5	簇的的數目	hrStorageSize	WALK
.1.3.6.1.2.1.25.2.3.1.6	使用多少，跟總容量相除就是占用率	hrStorageUsed	WALK
.1.3.6.1.4.1.2021.4.3.0	Total Swap Size(虛擬內存)	memTotalSwap	GET
.1.3.6.1.4.1.2021.4.4.0	Available Swap Space	memAvailSwap	GET
.1.3.6.1.4.1.2021.4.5.0	Total RAM in machine	memTotalReal	GET
.1.3.6.1.4.1.2021.4.6.0	Total RAM used	memAvailReal	GET
.1.3.6.1.4.1.2021.4.11.0	Total RAM Free	memTotalFree	GET
.1.3.6.1.4.1.2021.4.13.0	Total RAM Shared	memShared	GET
.1.3.6.1.4.1.2021.4.14.0	Total RAM Buffered	memBuffer	GET
.1.3.6.1.4.1.2021.4.15.0	Total Cached Memory	memCached	GET
.1.3.6.1.4.1.2021.9.1.2	Path where the disk is mounted	dskPath	WALK
.1.3.6.1.4.1.2021.9.1.3	Path of the device for the partition	dskDevice	WALK
.1.3.6.1.4.1.2021.9.1.6	Total size of the disk/partion (kBytes)	dskTotal	WALK
.1.3.6.1.4.1.2021.9.1.7	Available space on the disk	dskAvail	WALK
.1.3.6.1.4.1.2021.9.1.8	Used space on the disk	dskUsed	WALK
.1.3.6.1.4.1.2021.9.1.9	Percentage of space used on disk	dskPercent	WALK
.1.3.6.1.4.1.2021.9.1.10	Percentage of inodes used on disk	dskPercentNode	WALK

?

?

AP：

OID	描述	備注	請求方式
.1.3.6.1.4.1.7375.1.1.0	AP數量	ApNumber	GET
.1.3.6.1.4.1.7375.1.2.1.1	AP索引	apIndex	WALK
.1.3.6.1.4.1.7375.1.2.1.2	AP ID	apid	WALK
.1.3.6.1.4.1.7375.1.2.1.3	MAC地址	ApMacaddress	WALK
.1.3.6.1.4.1.7375.1.2.1.4	IP地址	ApIpaddress ?	WALK
.1.3.6.1.4.1.7375.1.2.1.5	AP版本	ApVersion	WALK
.1.3.6.1.4.1.7375.1.2.1.6	信道	ApChannel	WALK
.1.3.6.1.4.1.7375.1.2.1.7	信道	ApUptime	WALK

?3.3 ?還可以在客戶端上顯示一些私有的，也就是愛快特殊編譯的，比如愛快的獨有功能，比如連接設備數量，協議類型使用情況等等（但是得從愛快下載MIB庫，在客戶端上上傳對接；MIB庫在愛快技術服務中心的愛快功能相關文件下載）

技術服務中心地址：https://pan.ikuai8.com:555

?

?

注意事項：

SNMP主要用于多設備監控和數據統一展示

愛快的設備信息支持被SNMP客戶端采集顯示，暫不支持采集其他設備的數據。

?

?

?

?

?

?
