16.2.4 配置DHCP服務器地址綁定
進入網絡>DHCP>IP-MAC 綁定。
名稱：DHCP 地址綁定名稱。
服務器：該 ip-mac 綁定相關聯的 DHCP 服務器
IP 地址：地址綁定對應 IP。
MAC 地址：地址綁定對應 MAC。
新建: 新建一個 DHCP 地址綁定。
：刪除該地址綁定。
?
配置 DHCP 地址綁定： 點擊新建按鈕。
名稱：DHCP 地址綁定名稱。
服務器：關聯的 DHCP 服務器
IP 地址：地址綁定對應 IP。
MAC 地址：地址綁定對應 MAC。
更新: 新建該地址綁定。
取消: 取消本次配置。
?
16.3 配置案例
16.3.1 案例1：接口ge0/2配置DHCP Server
案例描述：
配置設備（DHCP Server）給兩個子網分配 IP 地址，如下圖所示：
172.16.1.0/16 為直接相連的子網，172.16.2.0/16 為通過另一臺設備（DHCP Relay）后的子網。

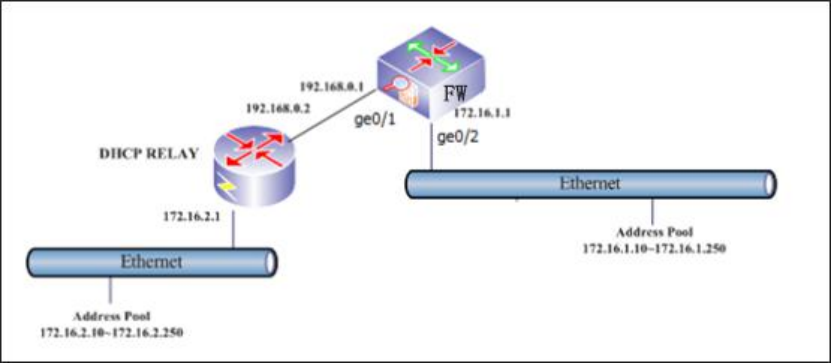

圖 16-1 DHCP 服務配置案例組網圖
配置步驟：

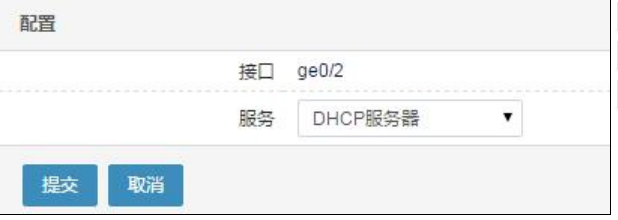

- 進入網絡>DHCP>服務，點擊（接口 ge0/2）編輯，如下圖：
選中 DHCP 服務器 服務選項。
- 點擊提交完成設置。

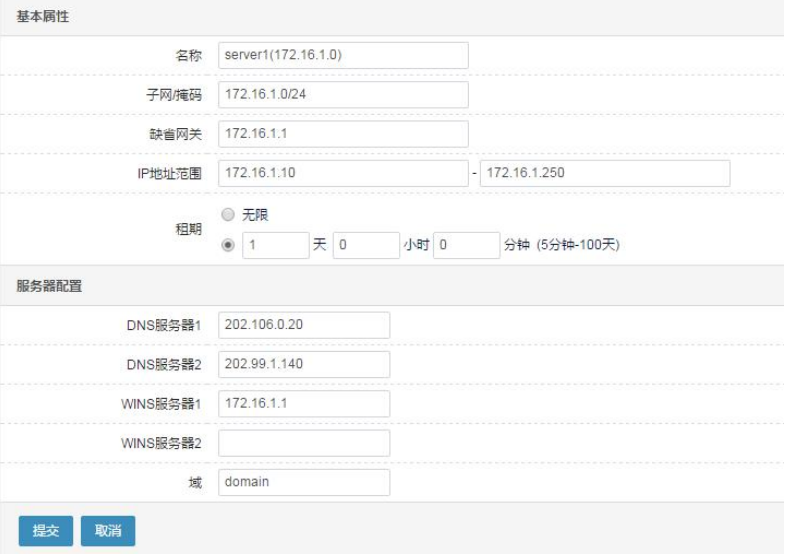

- 進入網絡>DHCP>服務器，點擊新建，如下圖：
填寫服務器參數；
名稱：DHCP Server 地址池名稱為“server1(172.16.1.0)”。
子網/掩碼：地址池的子網和掩碼為“172.16.1.0/24”。
缺省網關：地址池配置的缺省網關為“172.16.1.1”。
IP 地址范圍：地址池范圍為“172.16.1.10-172.16.1.250”。
租期：地址租約，為“1 天”。
DNS 服務器 1：主 DNS 服務器選項為“202.106.0.20”。
DNS 服務器 2：備份 DNS 服務器選項為“202.99.1.140”。
WINS 服務器 1：主 WINS 服務器選項為“172.16.1.1”。
WINS 服務器 2：備份 WINS 服務器選項為空。
域：域名選項為“domain”。
- 點擊提交完成設置。

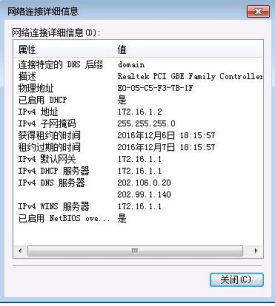

- 客戶端 pc 配置好自動獲取 IP 地址，最終獲取的 IP 地址信息如下：

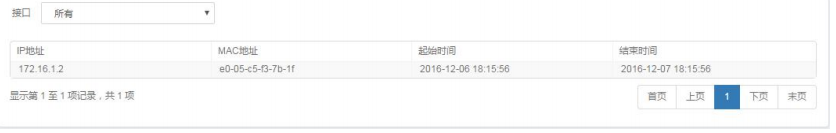

下一代安全防護平臺設備上 DHCP 監視器顯示信息如下：
?
16.3.2 案例2：接口ge0/1配置DHCP Relay
案例描述
配置設備（DHCP RELAY）從 DHCP Server（192.168.0.1）給客戶端分配IP 地址，如下圖所示：

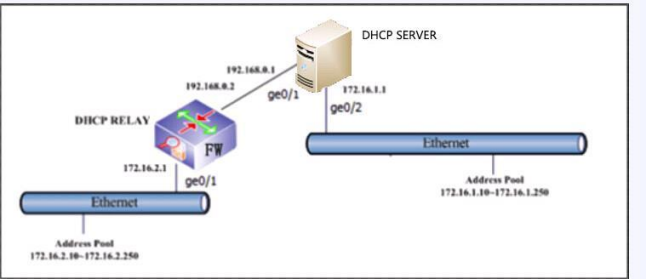

圖 16-2 DHCP Relay 配置案例組網圖
配置步驟：

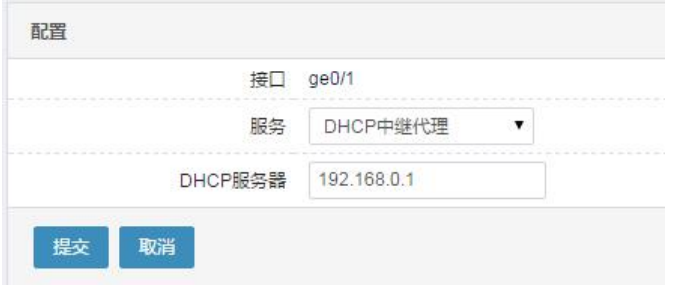

- 進入網絡>DHCP>服務，點擊(接口 ge0/1)編輯，如下圖：
選中 DHCP 中繼代理， DHCP 服務器編輯框上填入 DHCP Server 地址“192.168.0.1”。
- 點擊提交完成設置。

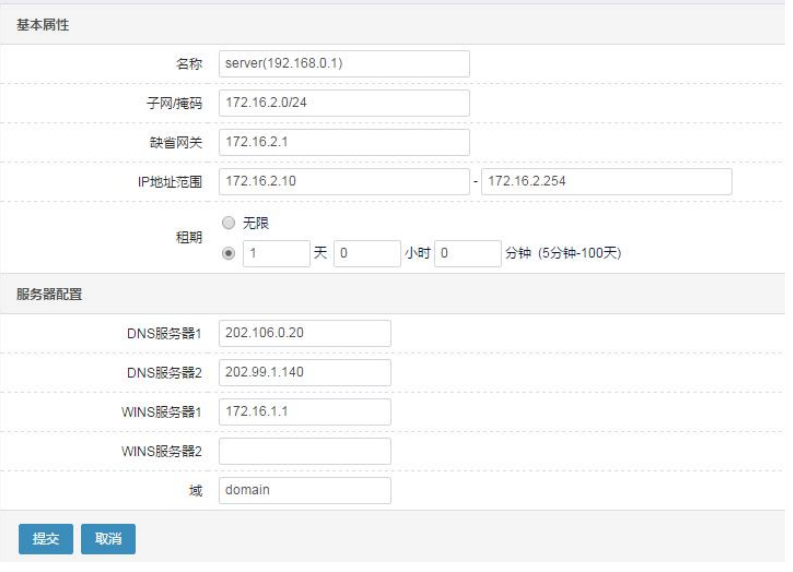

- 配置 DHCP 服務器：（首先保證 DHCP 服務器到客戶端網段172.16.2.0/24 網絡可達）
- 點擊提交完成設置。
?
?
