一、名詞解釋
生成樹協議：是防止交換機冗余鏈路產生的環路.用于確保以太網中無環路的邏輯拓撲結構.從而避免了廣播風暴,大量占用交換機的資源。
百度百科：https://baike.baidu.com/item/%E7%94%9F%E6%88%90%E6%A0%91%E5%8D%8F%E8%AE%AE/1309781?fr=aladdin
二、如何使用

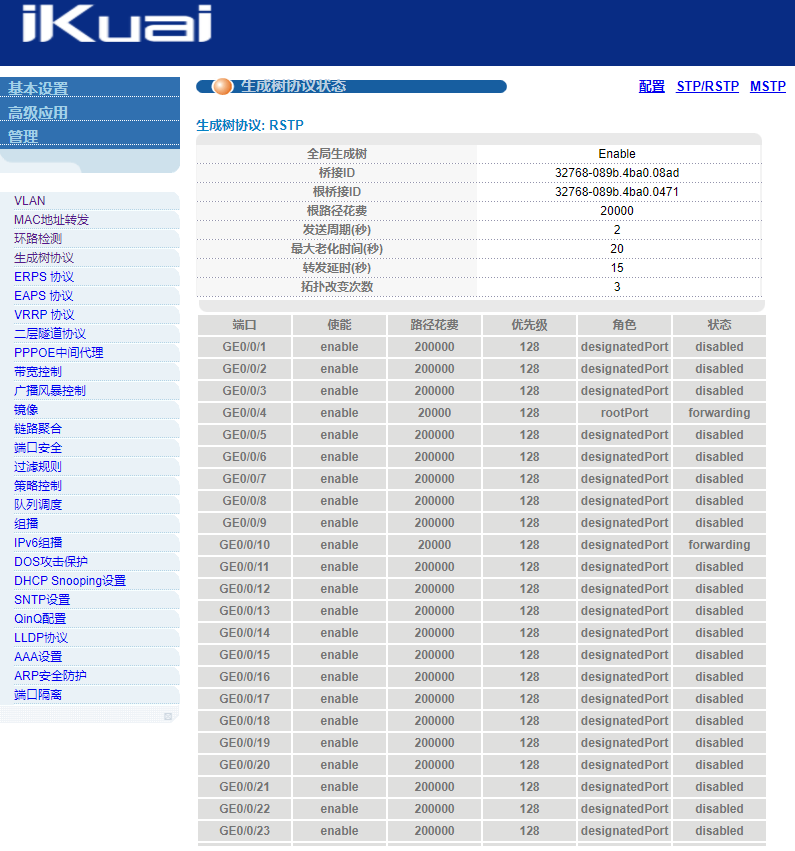

頁面顯示生成樹協議狀態，點擊配置可修改生成樹模式。
?
配置
【生成樹模式】：模式可選擇IEEE兼容的生成樹、快速生成樹、多生成樹
【全局生成樹狀態】：是否開啟全局生成樹狀態
?
STP/RSTP
【橋接優先級】：選擇橋接優先級。
【發送周期】：設置發送周期。
【最大老化時間】：設置老化時間。
【轉發時延】：設置轉發時延。

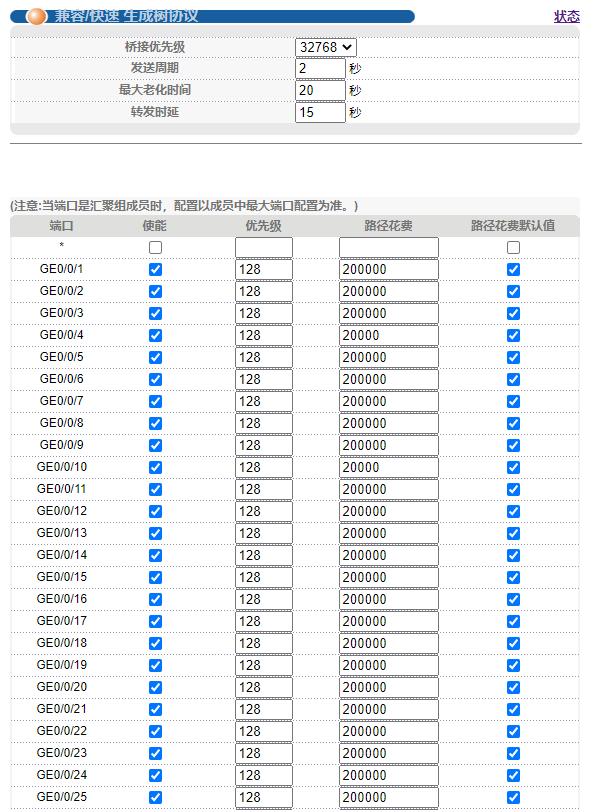

配置端口成員：
【使能】：是否開啟使能，默認是開啟的。
【優先級】：設置端口優先級。
【路徑花費】：設置路徑花費。
【路徑花費默認值】：是否開啟路徑花費默認值，默認是開啟的。
MSTP
橋接：
【發送周期】：填寫發送周期。
【最大老化時間】：填寫老化時間。
【轉發時延】：填寫轉發時延。
【最大條數】：填寫條數。
【配置名詞】：配置橋接名稱。
【修訂號】：填寫修訂號。
實例
【實例】：選擇實例編號。
【橋接優先級】：選擇橋接優先級。
【vlan范圍】：設置vlan范圍。
Mstp實例配置信息展示：點擊此菜單可查看實例狀態，橋接優先級。
【使能】：是否開啟使能
【外部路徑花費】：填寫外部路徑花費值。
【外部花費默認值】：填寫外部花費默認值。
【優先級】：填寫優先級。
【內部路徑花費】：填寫內部路徑花費值。
【內部花費默認值】：是否開啟內部花費默認值。
?
?
三、常見問題
?
為什么交換機開啟生成樹協議后DHCP下發IP地址需要30-40秒左右？
答：可以開啟后生成樹協議后將對應的接終端的端口設置成邊緣端口，因為30秒是協議收斂，如果網絡現在沒有收斂成功，就會出現環路，導致PING包繼繼續續，獲取地址慢的問題。
?
