網絡結構：
?
網絡環境說明：
?
專網一：Internet1
專網二：Internet2
網絡三：IK-R10
?
愛快 IK-G20：
愛快版本3.X
Wan1：172.16.19.103
Wan2：172.16.19.106
Wan3：192.168.23.181
Lan：192.168.10.0/24
?
用戶需求：
?
1、雙專線及4G路由器均連接G20；雙專線斷完之前4G路由器不工作，斷了之后4G路由器開始工作
2、4G路由器工作時，只運行智能化業務——（ip分組實現）
?
實施步驟：
- 首先配置網絡。配置連接：http://noblerbaby.cn/support/ymgn/lyym/wlsz/vaqw.html
- 需要用端口分流實現用戶的需求，先配置wan3，wan3配置為4G路由器的網絡。

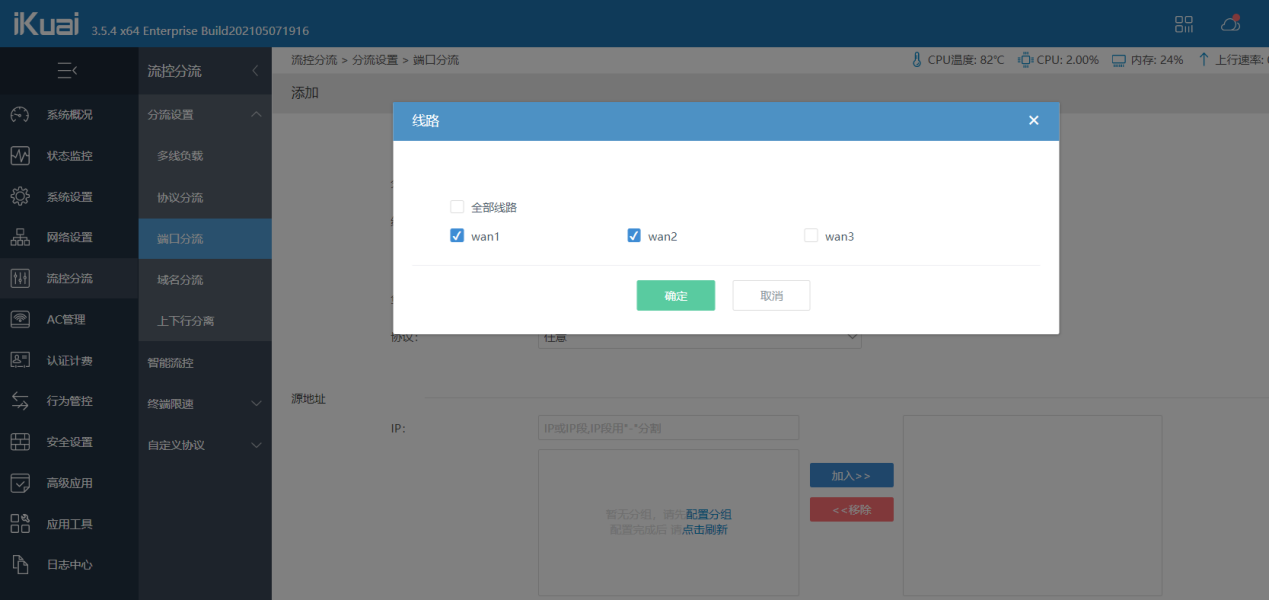

3.在配置wan1、wan2為雙專線網。

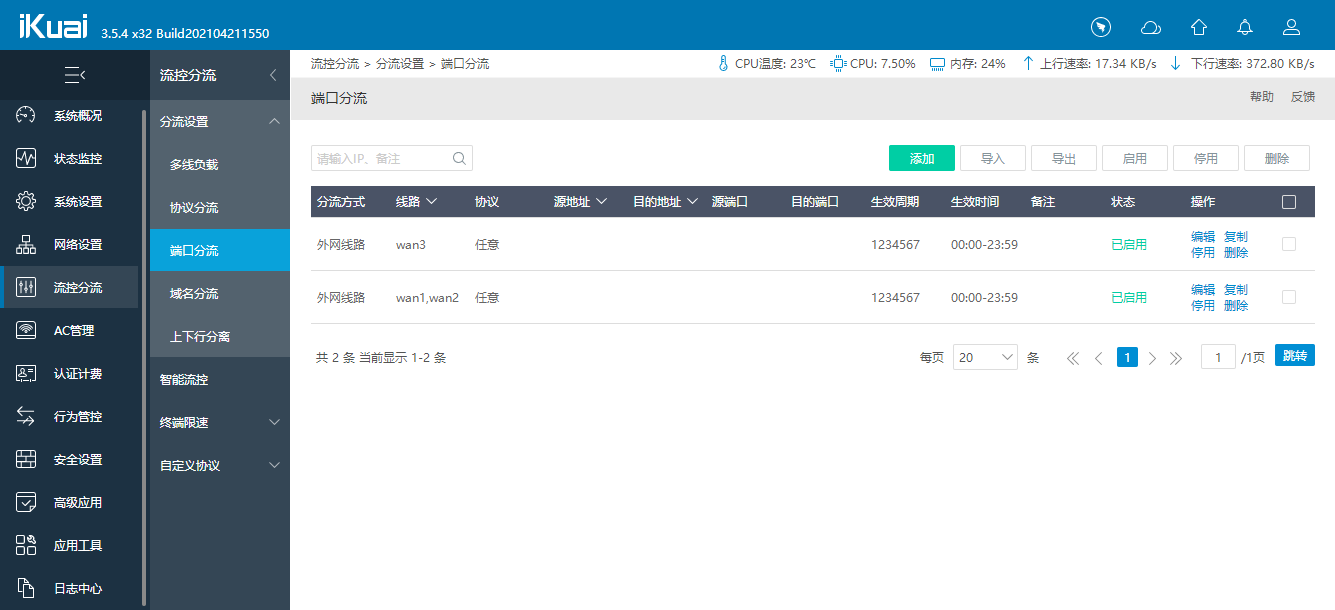

4.配置完成。（后配置的策略先生效）
5.當雙專線工作時，4G路由器不工作。

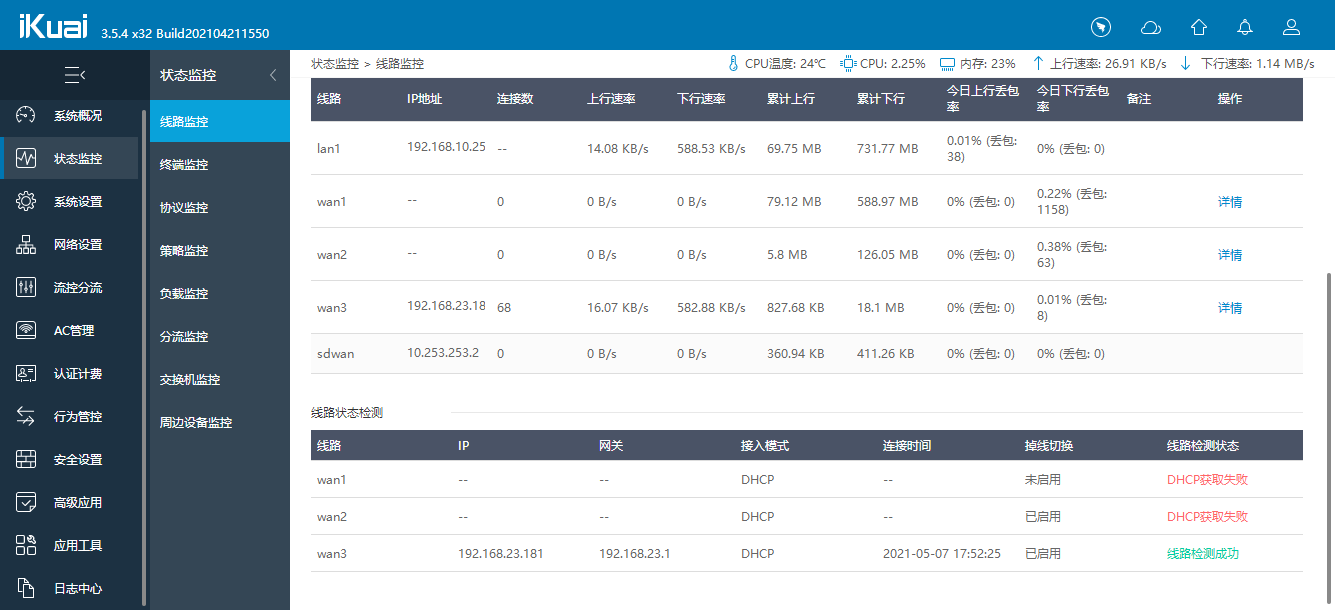

6.當雙專線斷網時，4G路由器開始工作。（可以在狀態監控—線路監控查看）
7.需要實現4G路由器工作時，只運行智能化業務，只需要配置兩條acl規則。
注意：斷線檢測機制以WAN口的線路檢測為準。（如果不生效，可將線路檢測改為HTTP）
