“愛生活，快連接”，這次愛快小伙伴飛赴彩云之南——美麗的云南，去曲靖一所職業教育學校為他們提供全套無線方案支持。
在去之前，就聽說這個學校不是普通的職業技術學校，因為它的在校學生規模實在夠大，一個校區居然有4萬人！也就是說最多會有4萬人同時無線上網。因此愛快小伙伴非常重視這個項目，一來可以驗證愛快無線方案的可靠性，二來像這種大型的無線組網工程，需要結合學校實際，制定非常精細化的方案來保證無線網絡的穩定和流暢。
廢話不多說，下面進入正題，先來了解一下這次項目的主體：曲靖麒麟職業技術學校，學?，F(xiàn)有占地面積354畝，校舍建筑面積19.6萬平方米，下設有幼兒師范學院、曲靖航空學校、曲靖護理學校、曲靖開放學院四所子學校，是一所規模居”西南第一，全國第二“的國家級重點中專學校。難怪作為中專竟然有這么多的學生，原來有4個學校。
簡單介紹一下學校的網絡現狀，不同于大專和本科學校，中專學校一般實行封閉式管理，百兆寬帶什么的對于中專的學生來說基本上不可能，學生們上網主要還是靠寶貴的流量。在踏勘現場的時候，學生們也紛紛表示，對上網是又愛又恨，流量基本上是“省吃儉用到月底，感覺身體被掏空”。
更夸張的是，很多學生都說在教室的時候別說4G上網了，有時候電話都打不出去，現場測試也確實如此：電信可能用戶比較少的緣故實際網速還好，而移動聯通打電話聲音會斷斷續續，有時候發個短信都要兩分鐘。看來4萬多學生在同一時間同一區域上網，運營商大大的基站也要崩潰。
面對移動互聯網的大趨勢，這里簡直就是被移動互聯網時代遺忘的小角落！看到這些，愛快小伙伴們覺得是充分發揮WLAN的高密度覆蓋優勢的時候了，一定要拯救學生們于水深火熱當中。
?
?

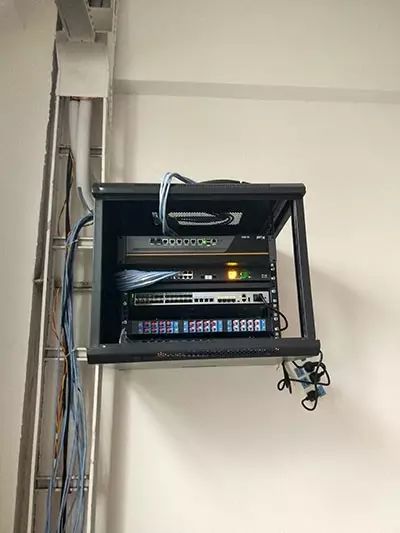

學校整體結構相對緊湊，分別作為四個學校教學區的四棟大教學樓對立而豎，上課期間平均每棟教學樓都有1萬左右學生在教室學習?？紤]到這么大的用戶數量，愛快小伙伴和甲方討論之后，決定采用四臺愛快G60分別放置的方式進行分布式組網：即每棟教學樓放置一臺G60作為樓棟網關和AC控制器，再通過核心機房將四臺樓棟網關與運營商出口和計費服務器進行連接，組成內網，實現統一出口，統一認證，無縫漫游。
學校要求不僅能夠給學生們提供無線上網功能，還要滿足今后學校要開展的平板互動教學，也就是“電子書包”教學。學校會為每個學生發放一臺IPAD平板電腦，上面安裝各種教學軟件，讓同學們能夠通過無線同步收看教學視頻。每個班平均有60名學生，也就是說要保證60臺終端同時連接到教室內的AP觀看高清視頻不卡，這是一個典型的高密度、高流量的覆蓋場景，既要滿足高并發用戶數，又要保證每用戶的平均帶寬。
面對如此重任，愛快見招拆招，分析了IPAD網卡特性、視頻流量峰值和教室布局之后，果斷選擇了愛快X1作為此次的無線AP擔當。經過現場測試，X1不負眾望，分別測試了5.8G單頻負載60終端、2.4G和5.8G分別負載30終端，結果高清視頻無卡頓，在現場甲方十分滿意。同時，X1強大的抗干擾能力也在這樣的場景當中發揮了作用，保證了即便相近多個教室同時開展“電子書包”教學也能保證網絡的穩定。
在基本確定了方案和設備選型之后，下面準備進入工程階段。經過現場統計，四棟教學樓一共有800多間教室，其中有一棟教學樓還未完全啟用，因此此次需要覆蓋的教室數量約為600間。
教學樓的覆蓋以教室內安裝吸頂AP為主，考慮到教學樓內部還有一些供學生們下課活動的長廊，長廊又沒有距離較近的教室，無法利用教室內的AP做延伸覆蓋，所以這些長廊需要單獨布設吸頂AP進行覆蓋。因此一共準備了700臺X1。另外，之前在AP選型的時候，是甲方主動提出使用愛快X1做測試的，看來愛快X1的高密覆蓋性能是得到大家的認可的。
?

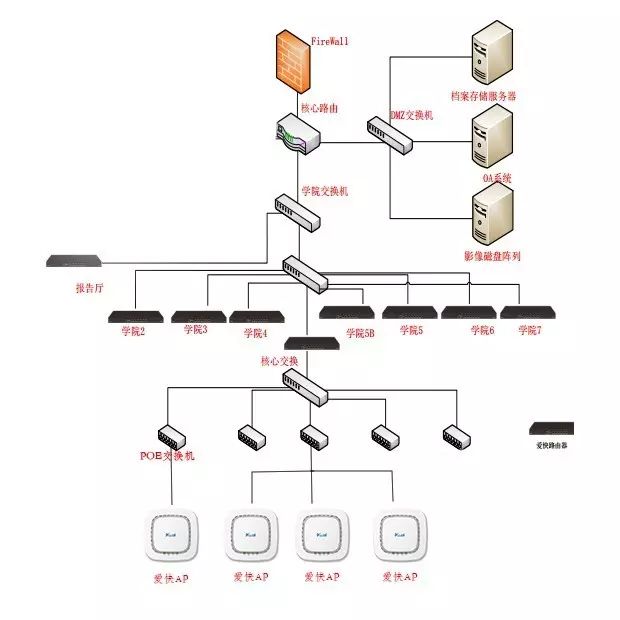

獲得了項目的基礎數據之后，就開始制定更加詳細的施工方案了，這里把學校無線網絡的拓?fù)鋱D給大家貼出來，從核心機房到各個教學樓全部光纜，從地下管道鋪過去，教學樓內各個樓層也都利用全光交換機進行光通信傳輸數據，實現了主干網絡全光通信，能夠保證網絡質量的穩定。愛快的G60路由器帶有2個萬兆光口，配合萬兆光模塊，完美支持大型網絡的組網，目前主干網絡容量為千兆，后期隨著網絡用戶的增加，可在此基礎上直接無縫升級為萬兆光網。???
進入施工階段，教學樓內因為承重梁較多，造成天花板上很有多凸起，所以在鋪設線管的時候給施工隊造成了不小麻煩。好在施工隊里都是經驗豐富的師傅，雖然麻煩了些，但都保質保量按時完成了所有線路的鋪設，將一根根線穿到每個教室里面。甲方今年一月份就開始開始綜合布線的工作了，歷時兩個多月完工，可見工程量之大。
值得一提的是，施工之前愛快小伙伴給施工隊負責人交代，安裝時要將所有的AP都做好備注和登記，把MAC地址和對應的教室號對應起來。這一點施工隊做的非常好，用了一個小本子把所有要安裝的AP都記錄了下來，滿滿20頁，非常用心！這樣不怕麻煩地去做是為了在AC后臺對AP做好備注，對應好每一個AP安裝的位置。這一步在所有無線項目尤其是大型項目當中都是必需的，前期可能麻煩了些，但對于后期的維護是大大地方便了。
綜合布線做好之后安裝AP的過程就快多了，兩天時間所有AP安裝到位，檢查個別問題線路。線路檢查完畢，下面就要開始做系統的調試對接和測試了：整樓棟網關G60和核心機房交換機通信，地址獲取正常...ping正常...訪問外網正常...網關互訪正常。經過一天調試和測試，所有的主干網絡都已經暢通，下面就要對接計費服務器了。這次項目，甲方選擇了自己在本地搭建計費服務器的方式進行計費管理，選購了一臺愛快計費合作商的計費服務器，能夠?qū)崿F(xiàn)自助開戶，在線繳費，時長、流量雙模式計費，無感知認證等功能。
把計費服務器放在核心機房，和四臺愛快G60組成內網，修改認證頁界面，測試OK。?拿手機到教室各個角落進行測試，信號覆蓋完美。按照學校計劃，網絡建成后會讓學生免費試用一個月，試用期結束之后每個月收費30，自愿使用。這樣一來可以對學生們形成宣傳效應，學生當中消息傳播的速度還是很快的，省下了一大筆費用。不得不說，現在的學校還是很有商業頭腦的！
目前教學樓工程已經告一段落，后續二期工程包括寢室、操場、報告廳等區域的無線工程正在緊張籌劃當中，愛快小伙伴也會在前線第一時間為大家?guī)泶笮蜔o線組網項目的最新消息！
