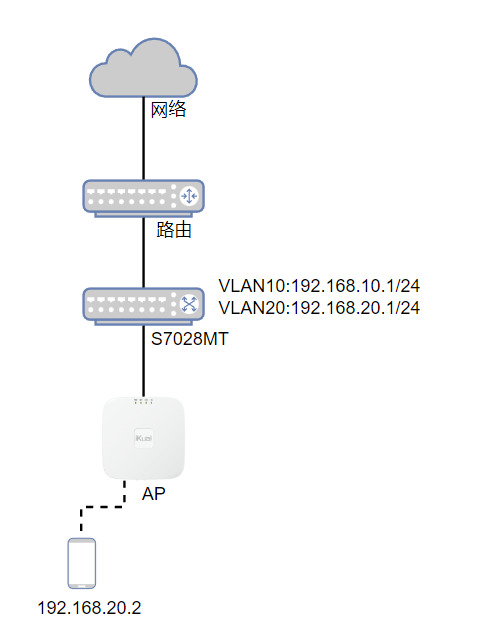

網絡拓?fù)洌?/span>
?
拓?fù)湔f(shuō)明：
網絡--路由--S7028MT交換機--AP--無線終端，交換機劃分VLAN10、VLAN20。
?
實現目的：
三層交換機下終端通過認證上網。
?

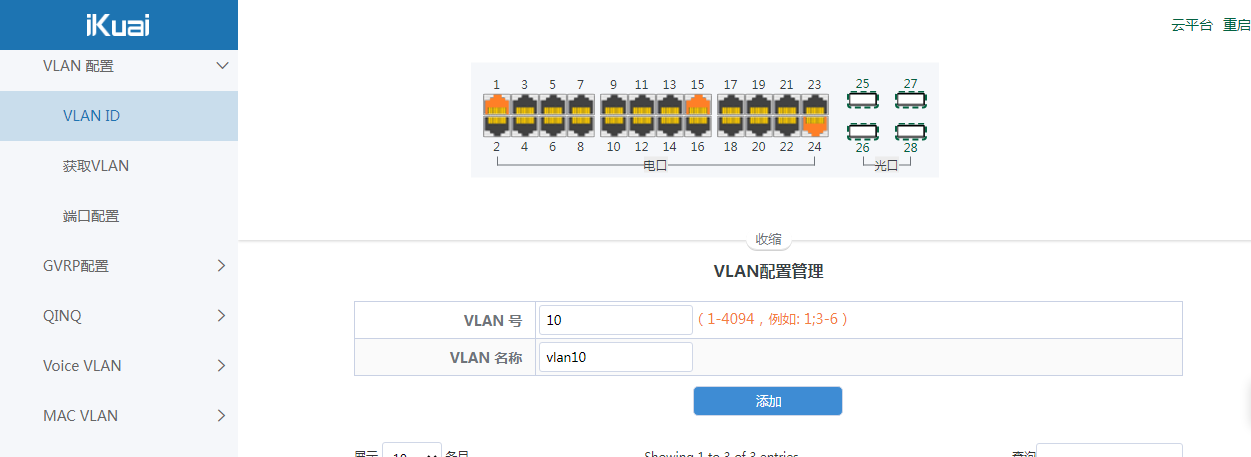

創建VLAN，VLAN10。
?

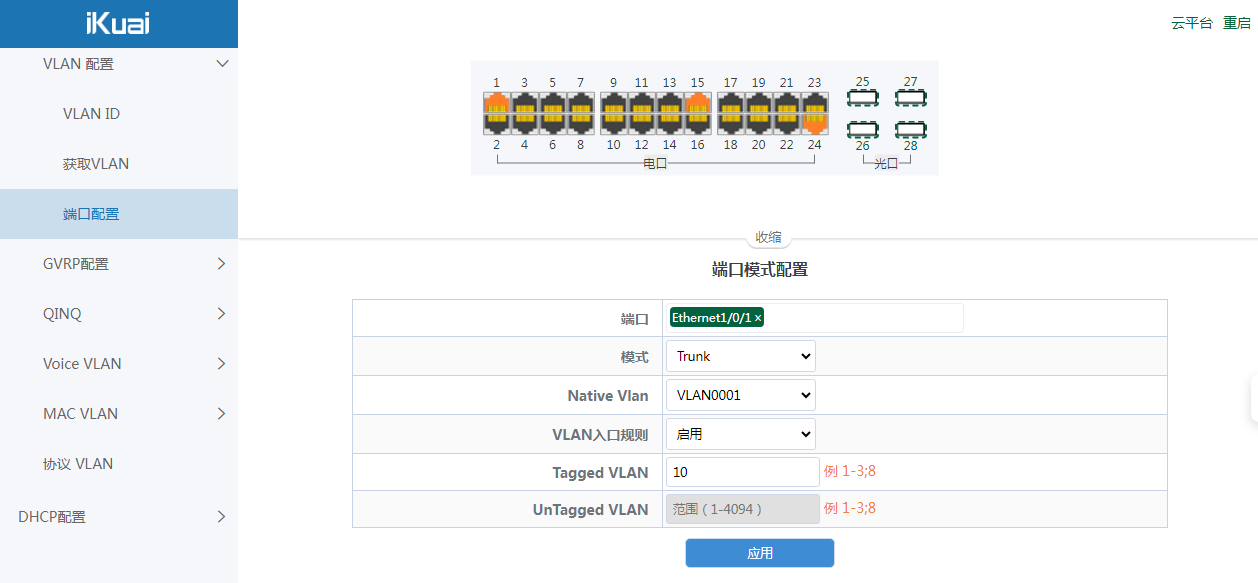

在端口配置中，選擇路由連接交換機的端口為trunk口，native VLAN選擇VLAN1，tagged VLAN10。
?

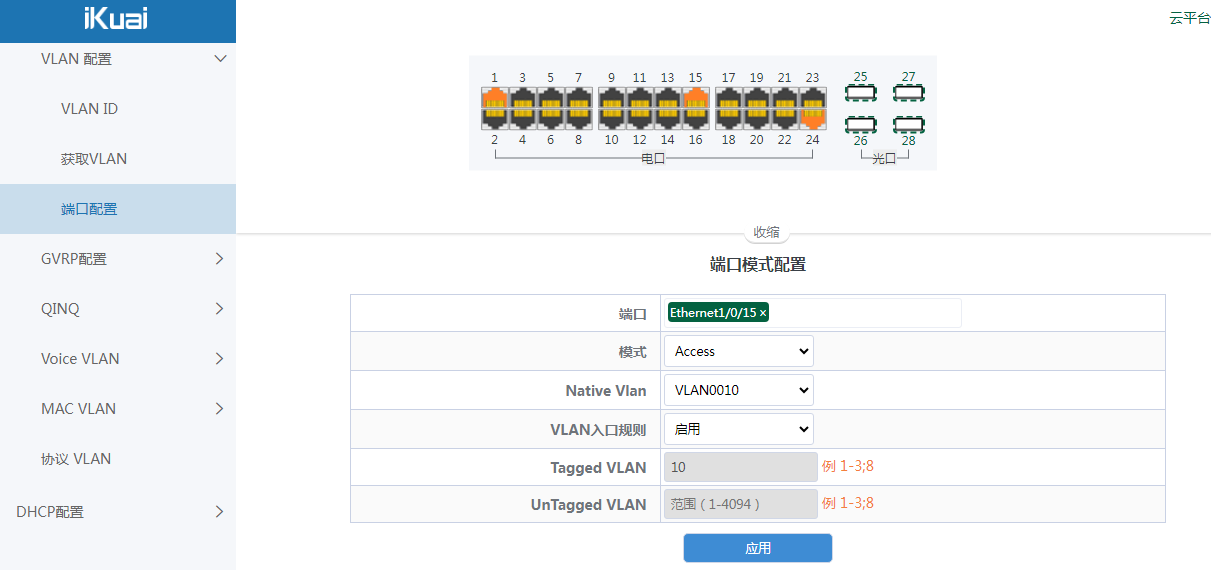

交換機連接AP接口配置為Access口，native VLAN配置VLAN10。
?
配置VLAN10接口IP地址，VLAN接口名選擇VLAN10，IP地址配置192.168.10.1。
?
在DHCP配置中，開啟DHCP服務器。
?
創建DHCP地址池名稱，地址池名為10。
?

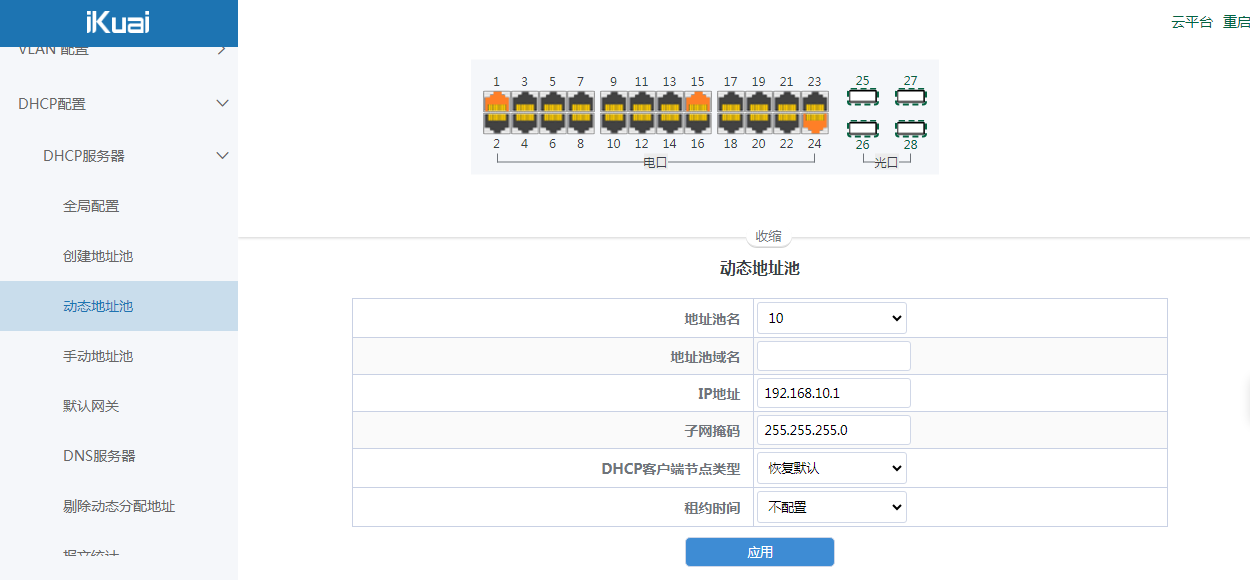

配置地址池，地址池名選擇對應地址池，配置IP地址網段。
?

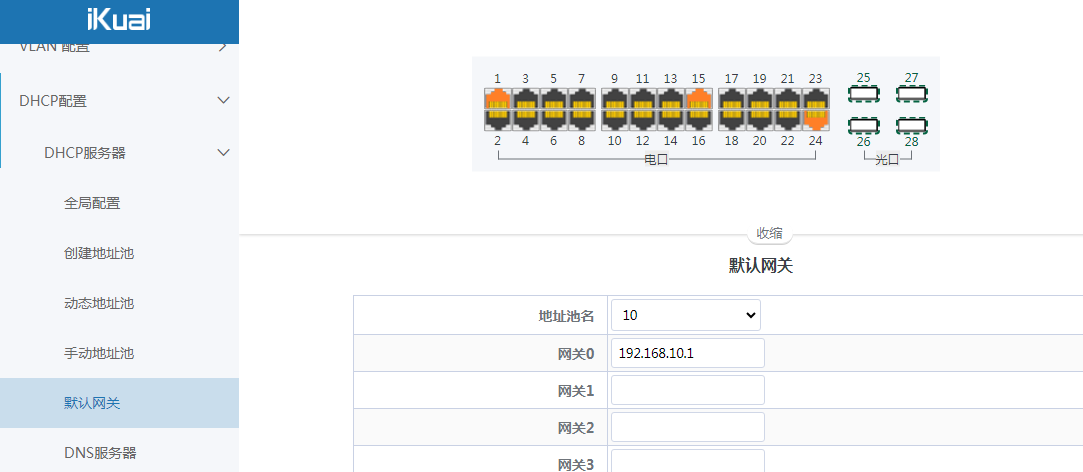

配置DHCP默認網關，地址池名選擇10，填寫對應網關地址。
?
配置DHCP的DNS，配置可正確解析網頁的DNS。
?

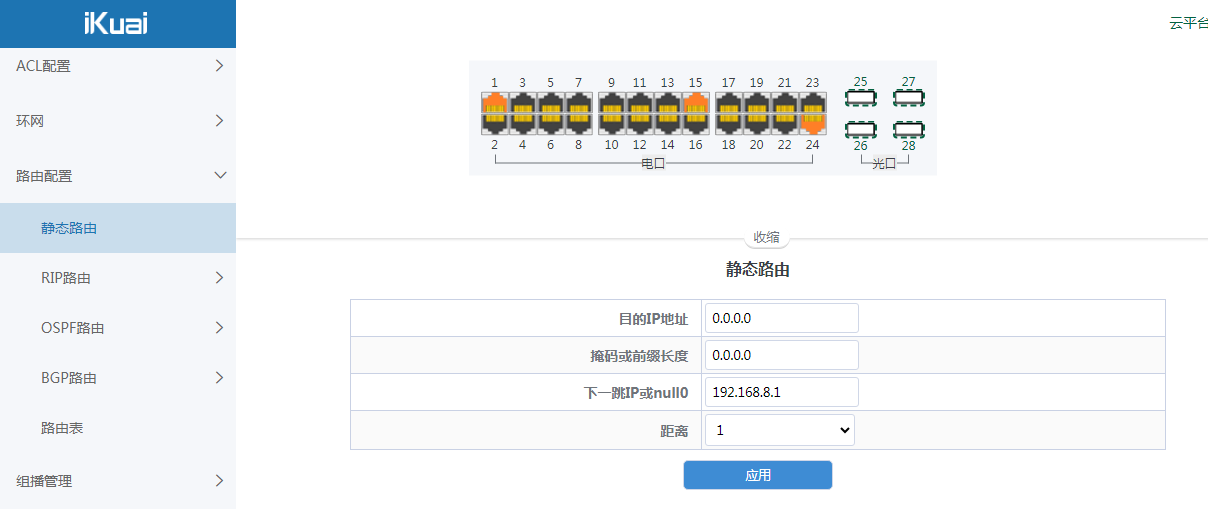

配置靜態路由，目的地址/掩碼：0.0.0.0，下一條地址填寫路由LAN口地址。
?
由于跨三層無法識別到終端的正確MAC地址，使得認證無法完成。所以需要配置SNMP幫助路由識別交換機設備下終端的正確MAC地址，完成跨三層認證的搭建。

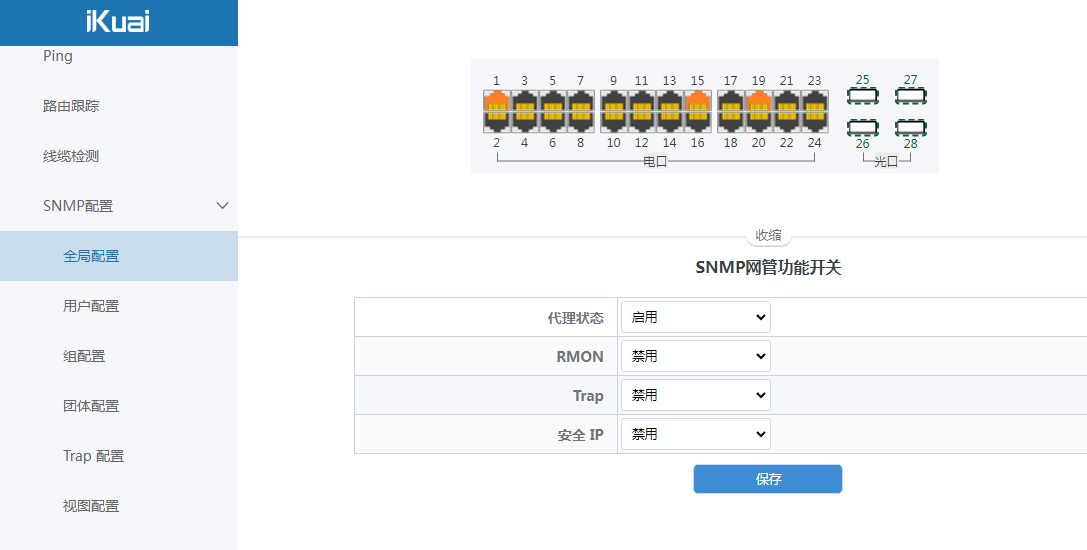

在SNMP配置--全局配置中啟用代理狀態。
?

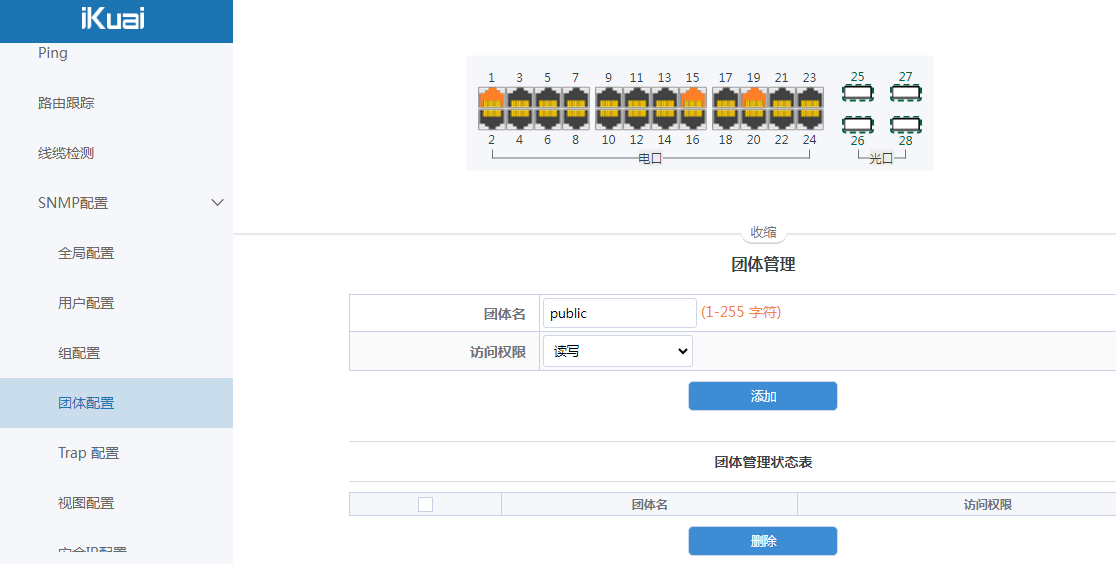

團體配置：團體名默認為public，可默認也可手動修改。
?
由于跨三層AP需上線到路由進行管理，需配置Option43進入命令行，配置option 43，交換機進入特權模式，按照下圖中命令進入pool 10，添加option43，Option 43 hex 是固定的無需進行修改，后面的01 04分別代表ac與后面字段數可以不進行修改，c0a80801則是路由LAN口地址轉換為16進制所得，c0為192??a8為168??08?為8，01為1，可以通過計算器算得。
?
路由配置：

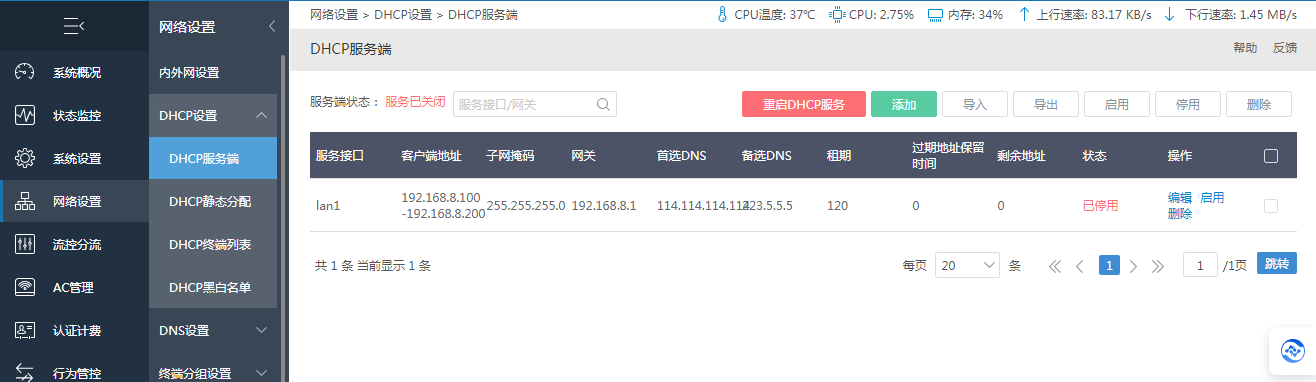

關閉路由DHCP，由交換機分配地址。
?

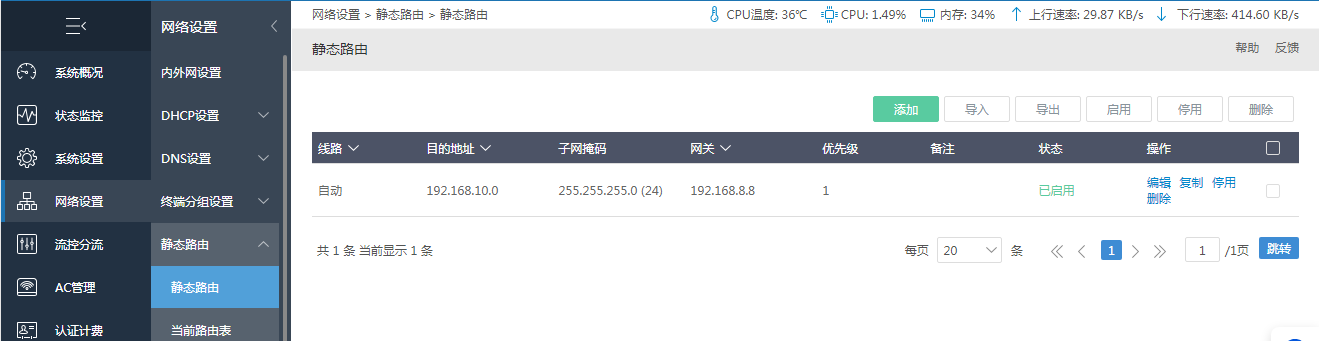

配置靜態路由。目的地址：填寫交換機VLAN網段地址，下一條網關：填寫交換機接口IP。
?

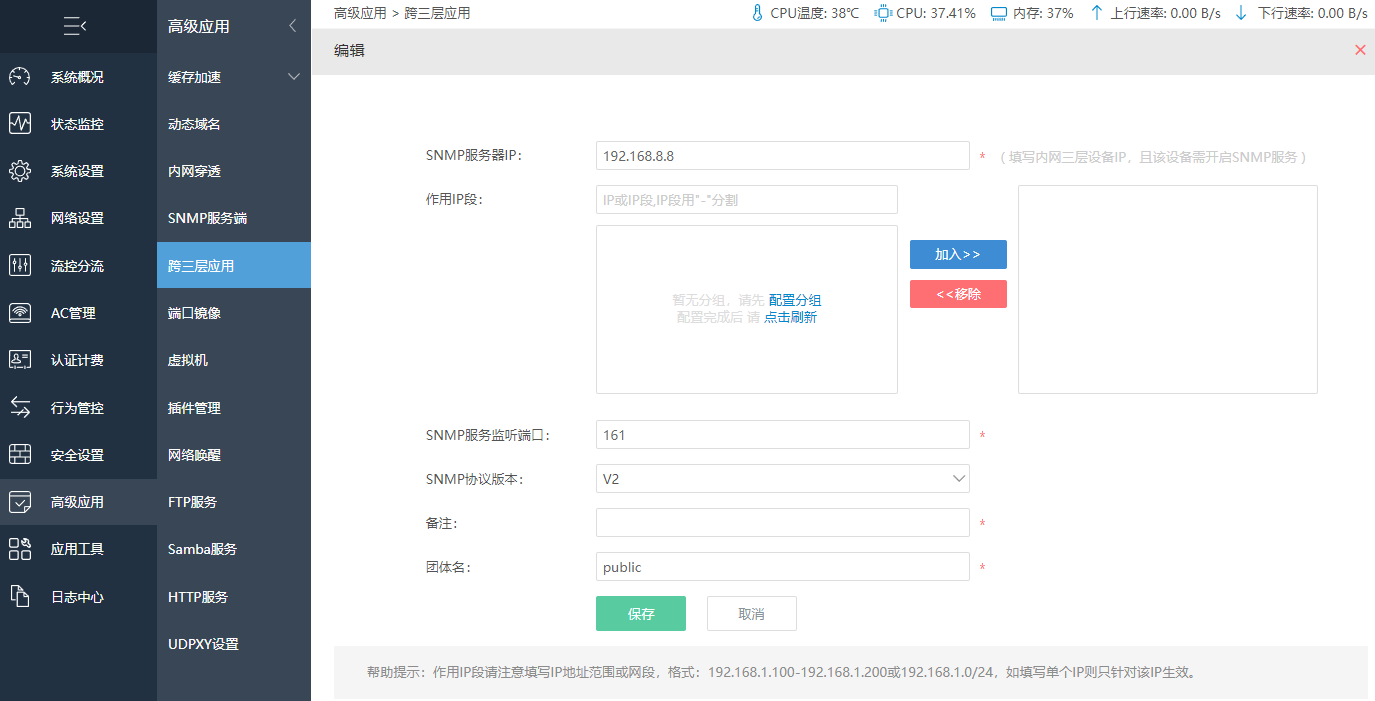

在高級應用--跨三層應用中，對接SNMP讓路由識別到終端正確的MAC地址。
【SNMP服務器IP】：服務器IP填寫三層設備接口地址。
【作用IP段】：對內網哪些IP網段生效，不填寫默認對內網所有網段生效。
【SNMP服務監聽端口】：監聽端口默認為161，與交換機填寫一致。
【SNMP協議版本】：版本可選V2或V3，此處以V2為例。
【團體名】：團體名默認為public，與交換機設置一致即可。
?

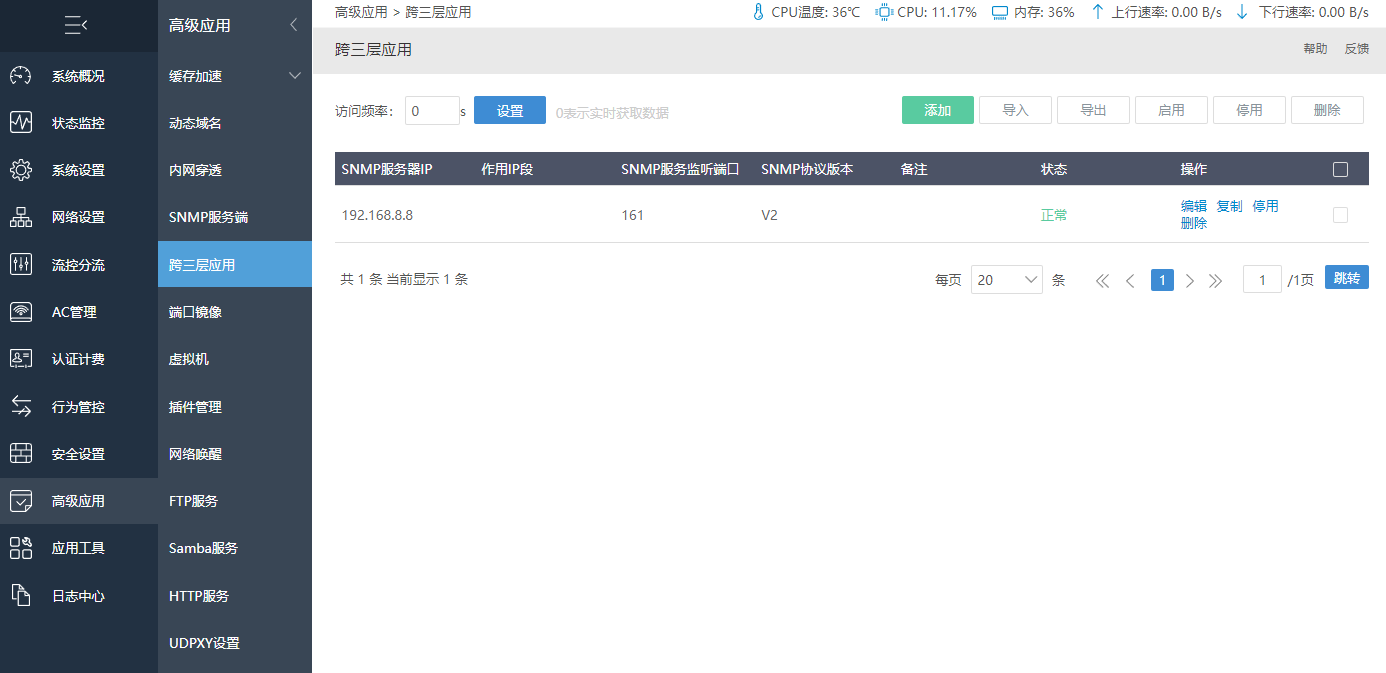

配置完成，狀態顯示正常即對接成功。
?

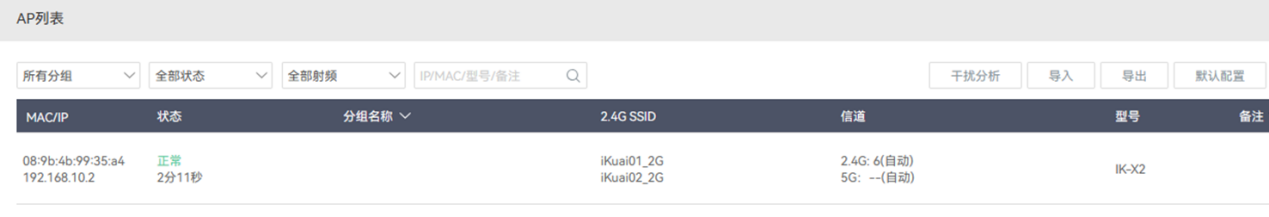

在A(yíng)C管理--無線概況開啟AC智能控制，等待3-5分鐘AP即可上線。
?
?
將設備綁定愛快云，登錄愛快云，開啟對應路由認證功能。
?

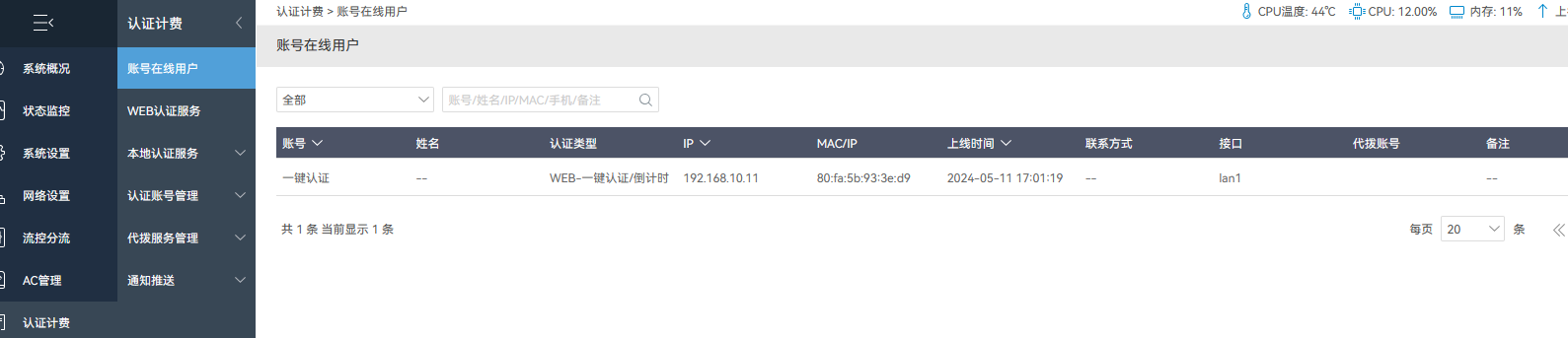

連接無線，獲取到VLAN網段IP，完成認證步驟即可。
?
?
