所用設備：3.X版本愛快路由器，J6052交換機，愛快AP。
實現效果：跨三層識別AP
愛快設置DHCP，三層交換機J6052開啟三層功能，配置DHCP中繼。讓愛快可以正常發現AP?
?

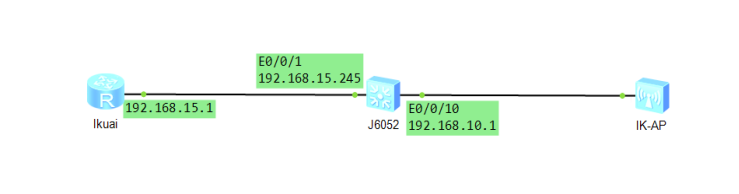

網絡拓撲：
?
?
1交換機配置
步驟1??配置接口VLANIF1,用于與6052 DHCP-Server相連
SwitchB(config)#interface vlan-interface 1
SwitchB(config-if-vlanInterface-1)#ip address 192.168.15.245 255.0.0.0
SwitchB(config-if-vlanInterface-1)#exit
?
步驟2??配置接口VLANIF2,用于與AP相連
SwitchB(config)#interface ethernet 0/0/10
SwitchB(config-if-ethernet-0/0/1)#switchport pvid 10
SwitchB(config-if-ethernet-0/0/1)#exit
SwitchB(config)#interface vlan-interface 10
SwitchB(config-if-vlanInterface-2)#ip address 192.168.10.1 255.0.0.0
SwitchB(config-if-vlanInterface-2)#exit
?
步驟3??全局使能DHCPv4中繼功能
SwitchB(config)#dhcp-relay
?
步驟4??在6052上配置中繼轉發的目的服務器地址
SwitchB(config)#dhcp-server 1 192.168.15.1
SwitchB(config)#interface vlan-interface 10
SwitchB(config-if-vlanInterface-2)#dhcp-server 1
SwitchB(config-if-vlanInterface-2)#exit
?
2，路由器配置

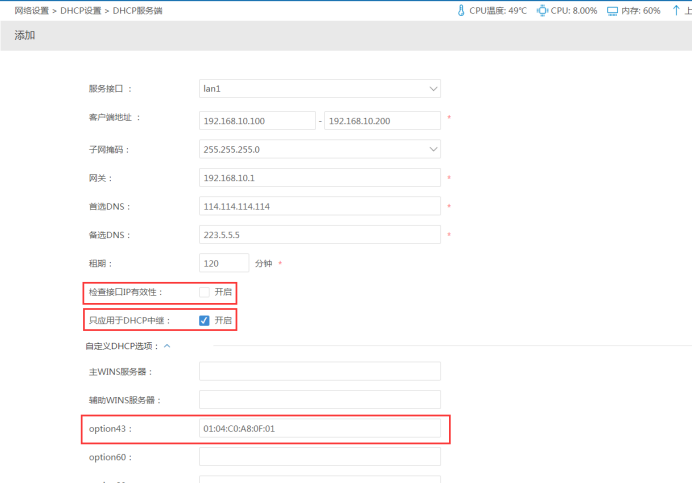

步驟1??配置DHCP，同時配置option43參數，指定AP被路由器lan口（option43參數設置的16進制數值換算為）192.168.15.1接管
?
?
?

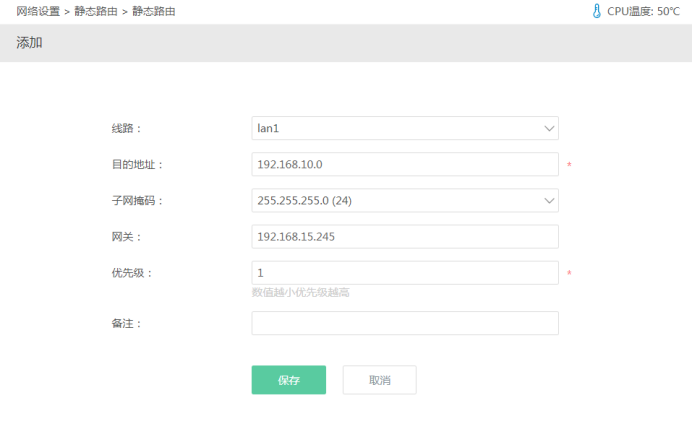

步驟2??配置出口路由針對三層交換機內網網段的回指路由，讓三層下的設備可以正常上網
?
?
步驟3??開啟AC功能即可發現AP（可能會有延遲，請靜待5-10分鐘）
?
