一.功能說明

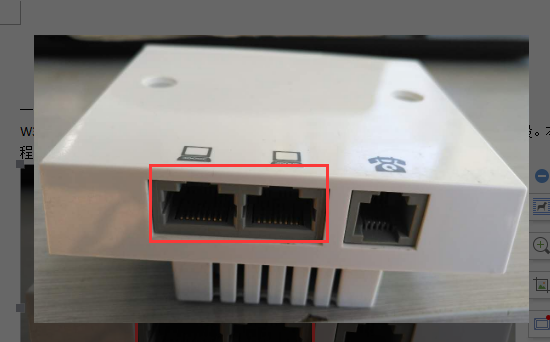

W3有線網口(如下圖）的使用，可以接電腦，并且可以設置VLAN，讓電腦使用VLAN的地址段。本教程就是來講述W3端口VLAN的使用方法。
?
二.如何使用
?
?

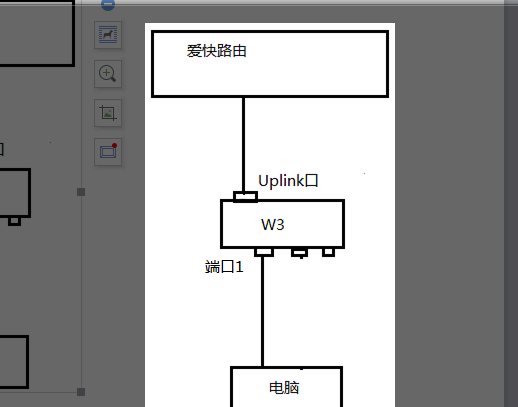

網絡拓?fù)?/span>:
如圖所示，W3 Uplink口連接愛快lan口
????? 端口1連接電腦網口
實現需求：
W3 端口1設置vlan，電腦獲取端口1 vlan網段的IP。
路由設置：

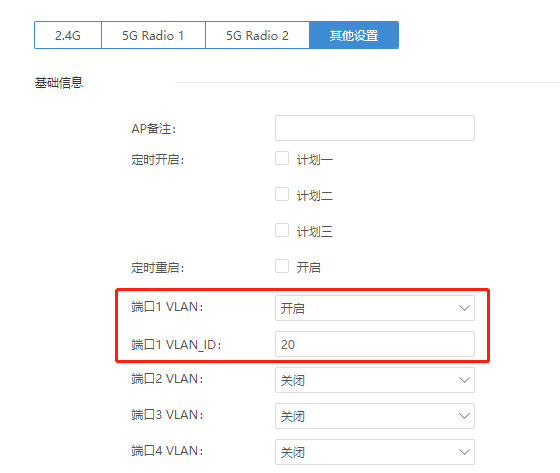

1.開啟W3的端口VLAN功能 VLAN ID對應VLAN設置的VLAN ID
?
2.vlan設置中添加端口1的vlan。
?
3.針對VLAN20設置DHCP
電腦接在端口一上會獲取到100網段的地址，

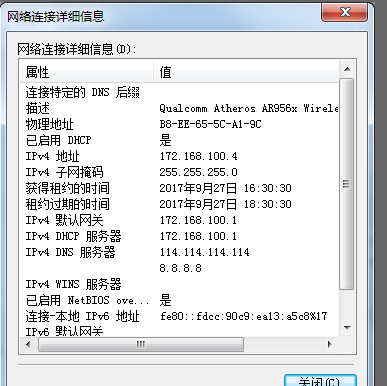

電腦接在端口一上獲取到的地址如下:
注意事項：
?1.端口VLAN可以和SSID VLAN同時開啟
?2.如路由和W3之間交換機支持VLAN功能，交換機連接路由和W3的口都需要設置成trunk口，允許路由器里面設置的VLAN通過。
?3.W3未設置端口vlan，有線終端接在W3上，獲取的是LAN口DHCP分配的IP。（如LAN口未設置DHCP，無法自動獲取IP）
?
?
?
