一、實現效果：AP設備和無線終端設備獲取到不同vlan網段地址；
二、需求器材：愛快路由，vlan交換機，poe供電設備，愛快AP,網線若干；

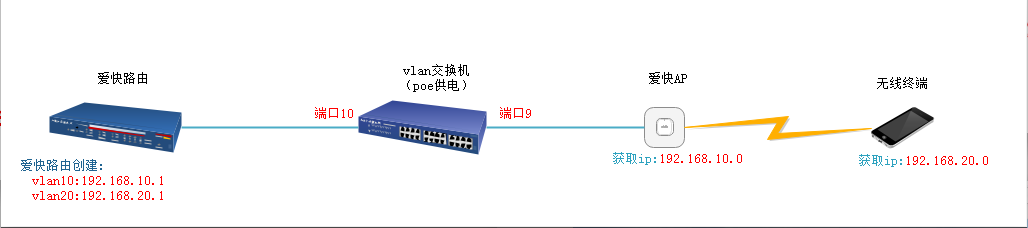

三、網絡結構圖：
?
圖（1）
四、基礎配置
方法一
?

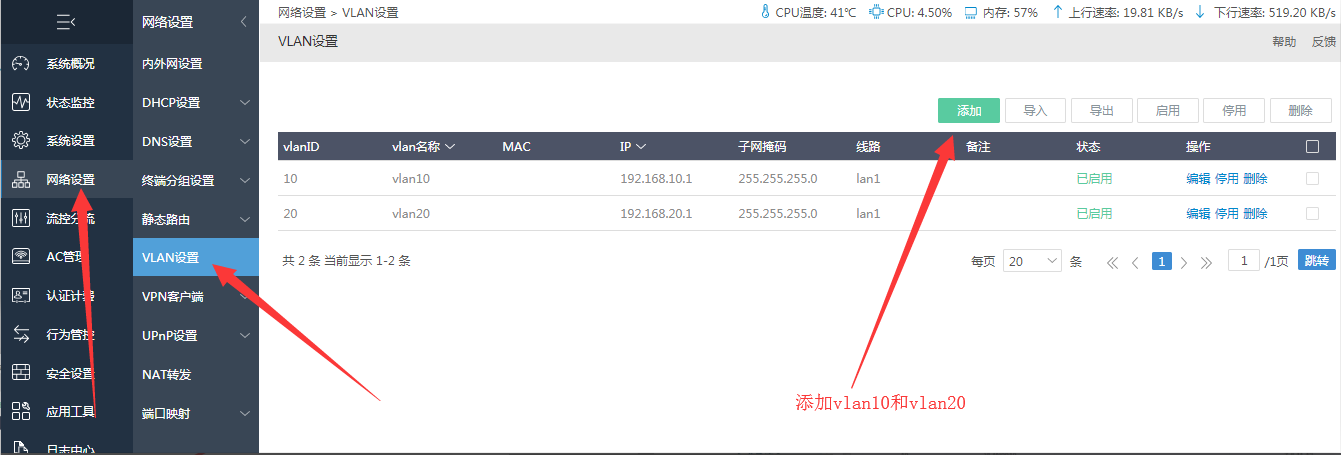

(一)在愛快路由里面新建vlan10和vlan20;如圖（2）
?
圖（2）

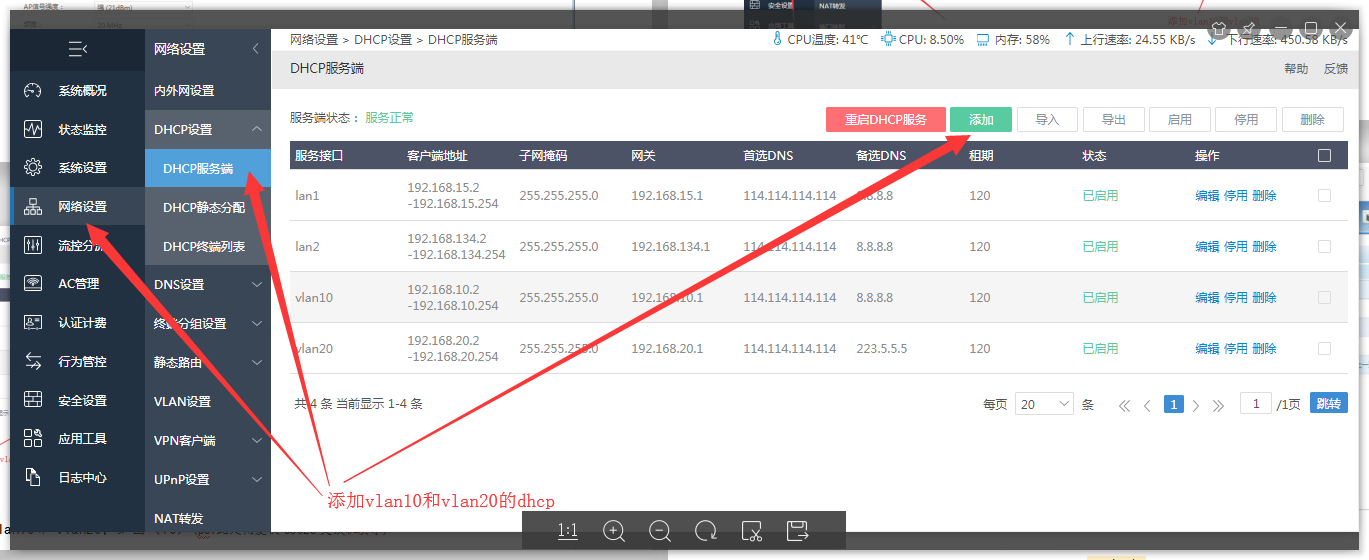

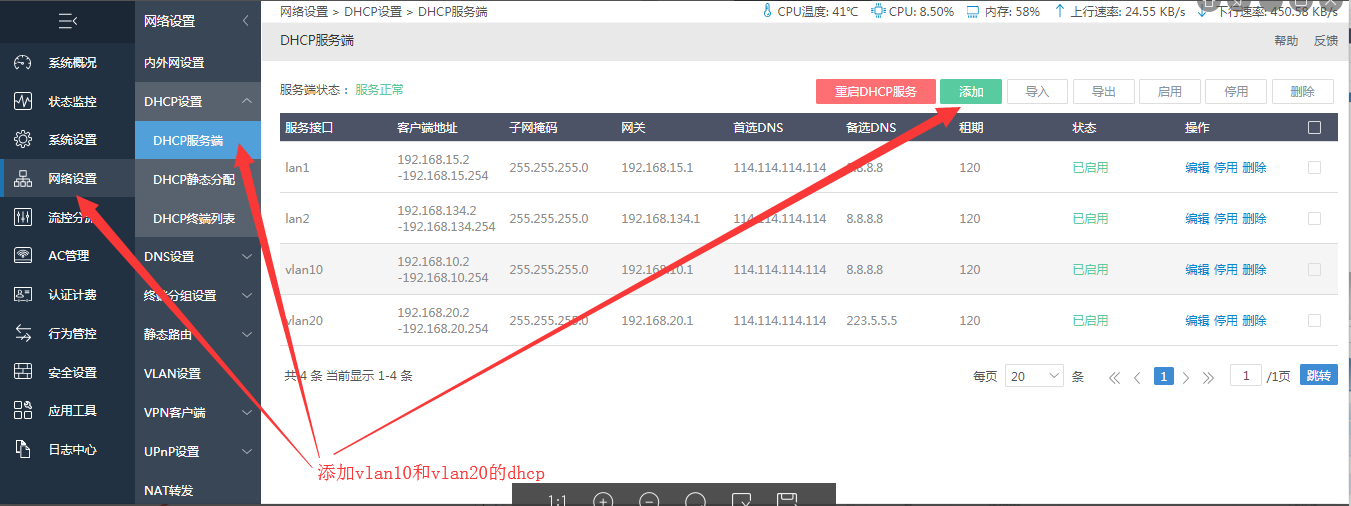

(二)在愛快路由里面給vlan10和vlan20添加dhcp；如圖（3）
?
圖（3）

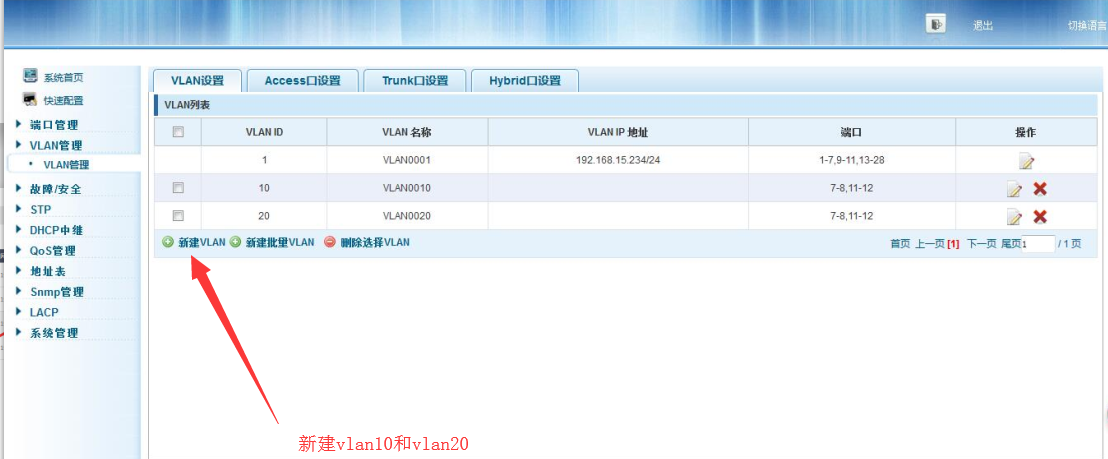

(三)在交換機里面新建vlan10和vlan20；如圖（4）(ps:此處用愛快J5028交換機演示)
?
圖（4）

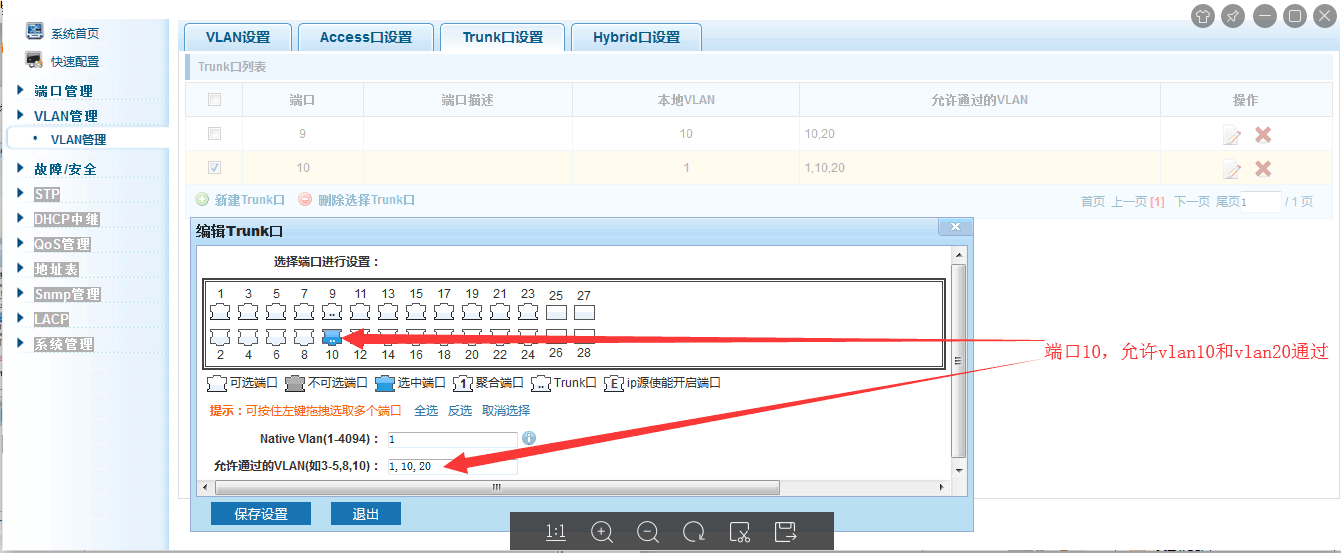

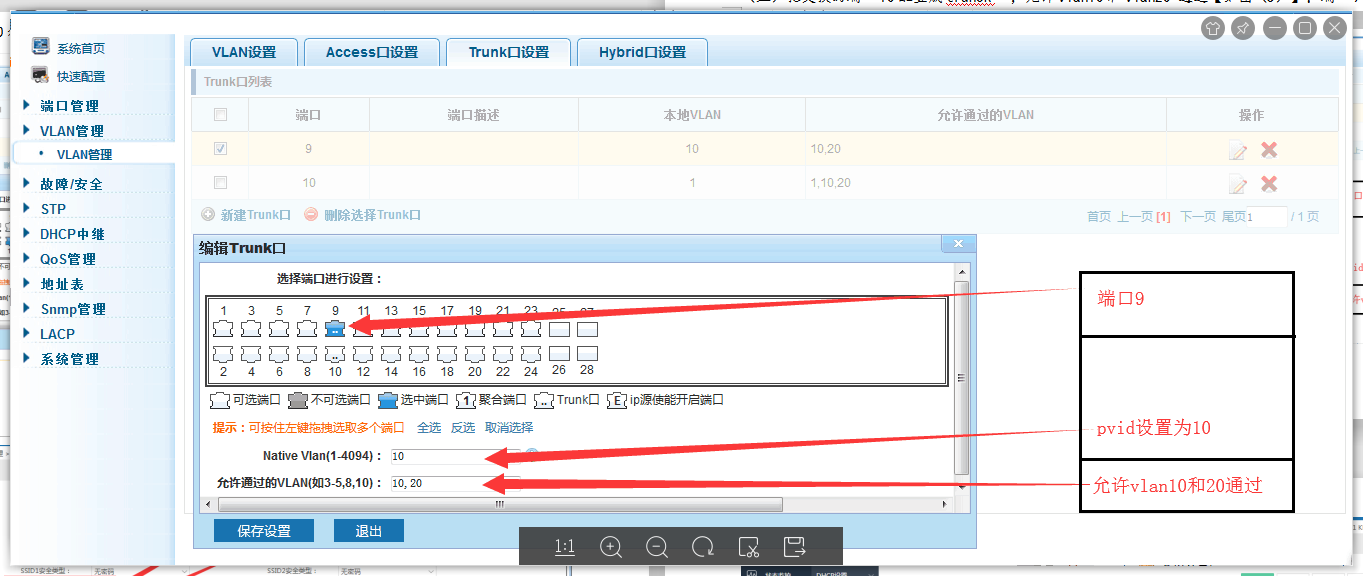

（四）把交換的端口10配置成trunk口，允許vlan10和vlan20 通過【如圖（5）】；端口9配置成trunk口，pvid改成10，允許vlan10和vlan20 通過【如圖（6）】；
?
圖（5）
?
圖（6）

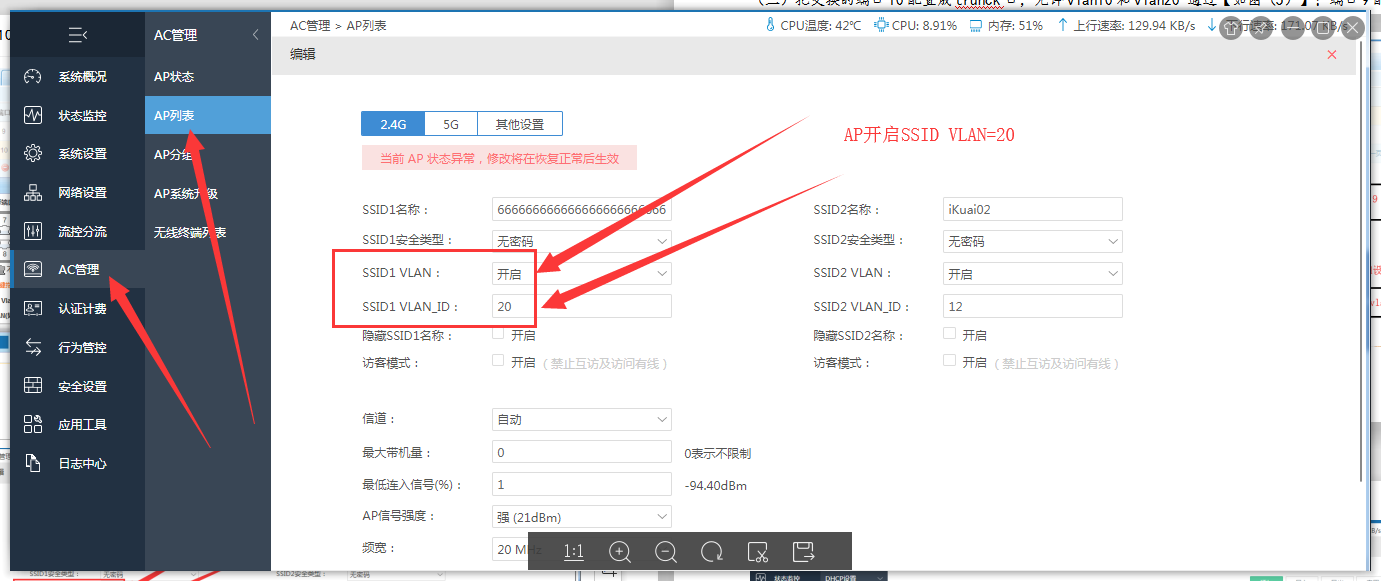

（五）AP開啟SSIDVLAN=20;如圖（7）
?
圖（7）
?
方法二
(一)在愛快路由里面新建vlan10和vlan20;如圖（8）
?
圖（8）
(二)在愛快路由里面給vlan10和vlan20添加dhcp；如圖（9）
?
圖（9）

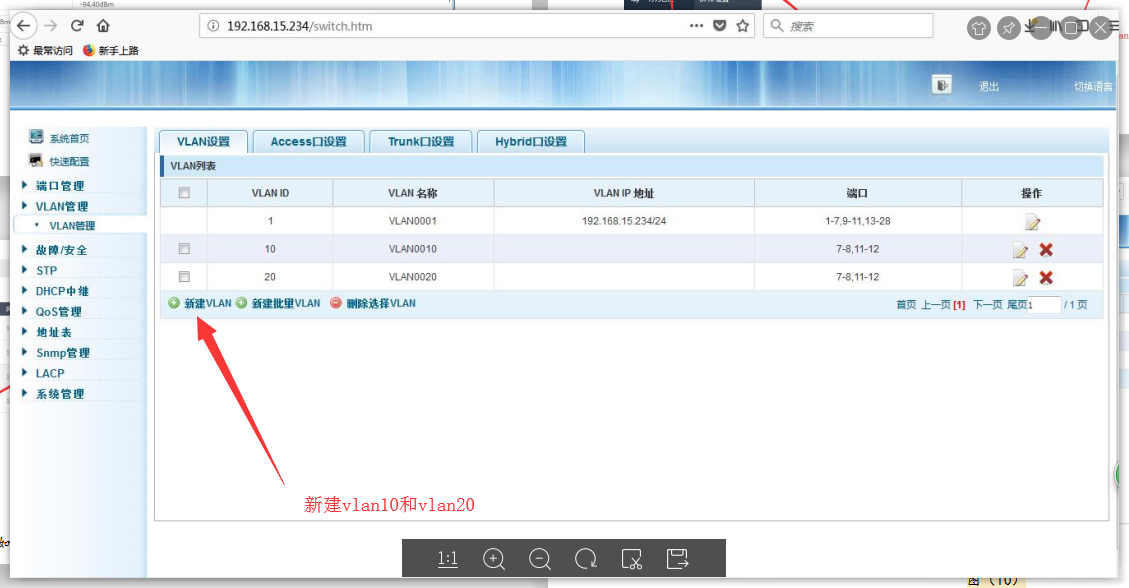

(三)在交換機里面新建vlan10和vlan20；如圖（10）(ps:此處用愛快J5028交換機演示)
?
圖（10）

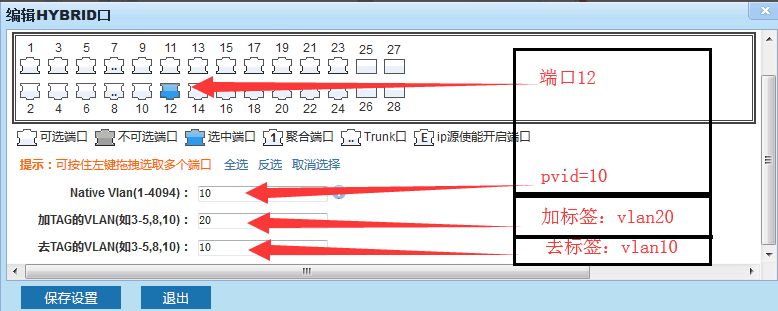

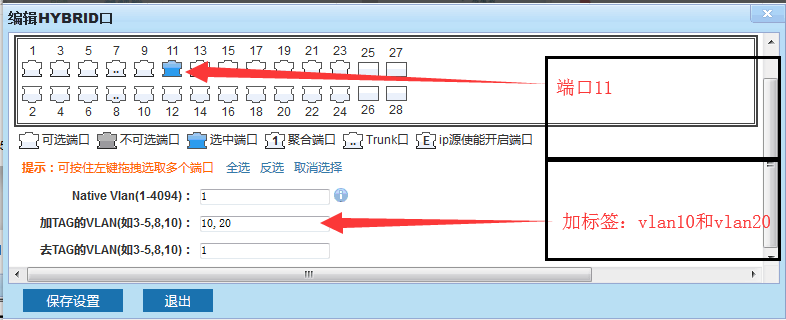

（四）把交換的端口11配置成hybird口，添加vlan10和vlan20 標簽【如圖（11）】；端口12配置成hybird口，pvid改成10，添加vlan20的標簽，去掉vlan10的標簽【如圖（12）】；
?
圖（11）
?
?
圖（12）

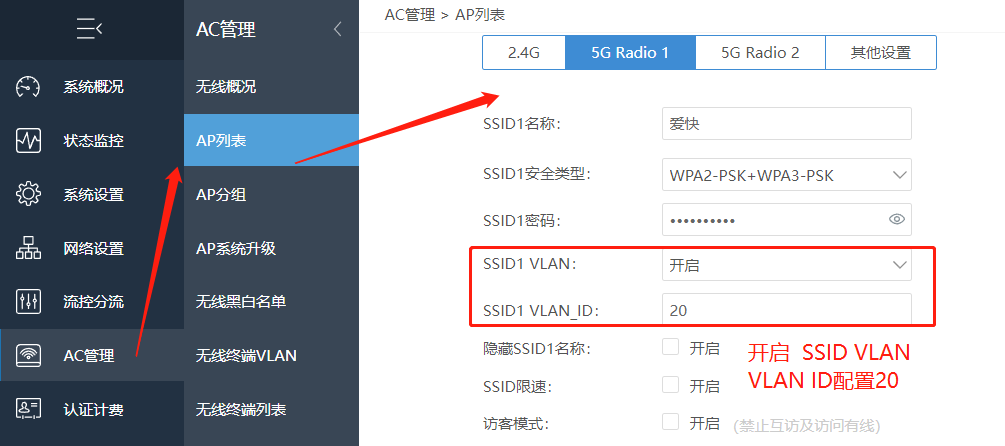

(五)AP開啟SSIDVLAN=20;如圖（13）
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖（13）
?
?
?五、原理解析

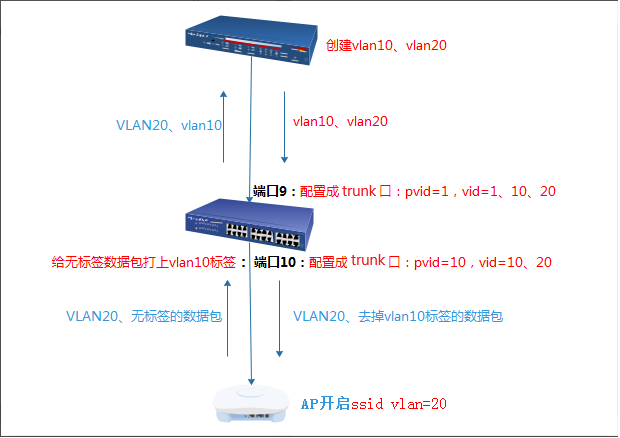

（一）trunk模式下：
?
注：trunk模式下，當接口收到一個沒有tag的標記的時候就用自己的pvid給他標記，當發送一個幀時候如果vid=pvid則去掉pvid。
?

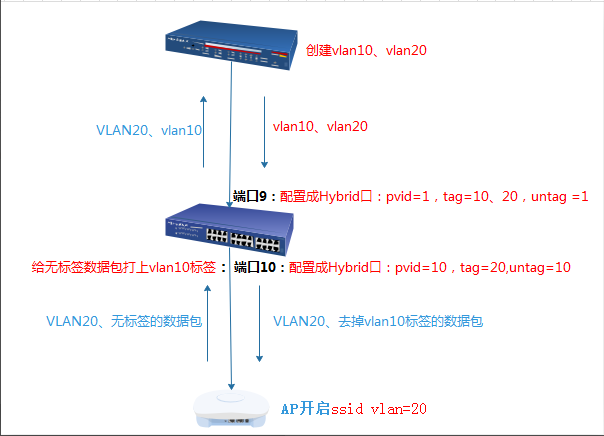

（二）Hybrid模式下：
?
注：Hybrid模式下，如果收到的數據包不帶vlan，則加上pvid進行轉發；如果收到的數據包帶vlan，則判斷該端口是否允許該vlan進入，如果可以則進行轉發，否則丟棄。
?
?
?
