網絡拓?fù)洌?/span>
?

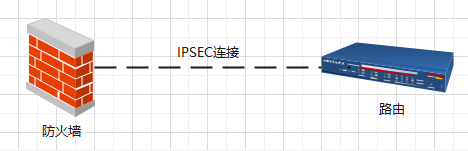

網絡拓?fù)湔f(shuō)明及目的：防火墻和路由通過IPSEC的方式進行連接，方便于內網互訪。
?
防火墻設置：
以愛快防火墻對接愛快路由為例講解。
網絡--vpn--IPSEC，添加IPSEC vpn。
?
【網關名稱】：給vpn一個備注信息。
【類型】：類型可選IKEv1和IKEv2以及國密。選擇IKEv1時需要選擇模式，模式分別為野蠻模式、主模式，有的設備野蠻模式又稱為積極模式。
【本地網關】：可選IP地址或接口。
【本地IP地址】：填寫防火墻外網接口IP地址或選擇外網接口。
【對端網關】：支持填寫靜態IP或動態IP，暫不支持填寫域名。
【IP地址】：填寫對端IPSEC vpn對接設備的外網IP地址。
【模式】：模式可選野蠻模式和主模式，有的設備野蠻模式又稱為積極模式，兩端對接設備的模式需要選擇一致，此處以主模式為例。
【認證方式】：可選預共享密鑰和證書。
【預共享密鑰】：兩端對接設備的預共享秘鑰需要填寫一致。
【證書】：設置簽名證書。
【IKE協商交互方案】：選擇加密算法和認證，兩端設備需要設置一致。DH組對應愛快路由的mode值。IPsec group 1對應的為modp768，group 2對應modp1024，group5對應modp1536 ，group14對應modp2048，group15對應modp3072，group16對應modp4096，group17對應modp6144，group18對應modp8192。
【秘鑰周期】：秘鑰周期對應愛快路由的IKE存活時間設置，需要注意單位的換算。
【本地ID、對端ID】：標識雙方身份，本地標識和對方標識不能配置為相同且不能為空。
?

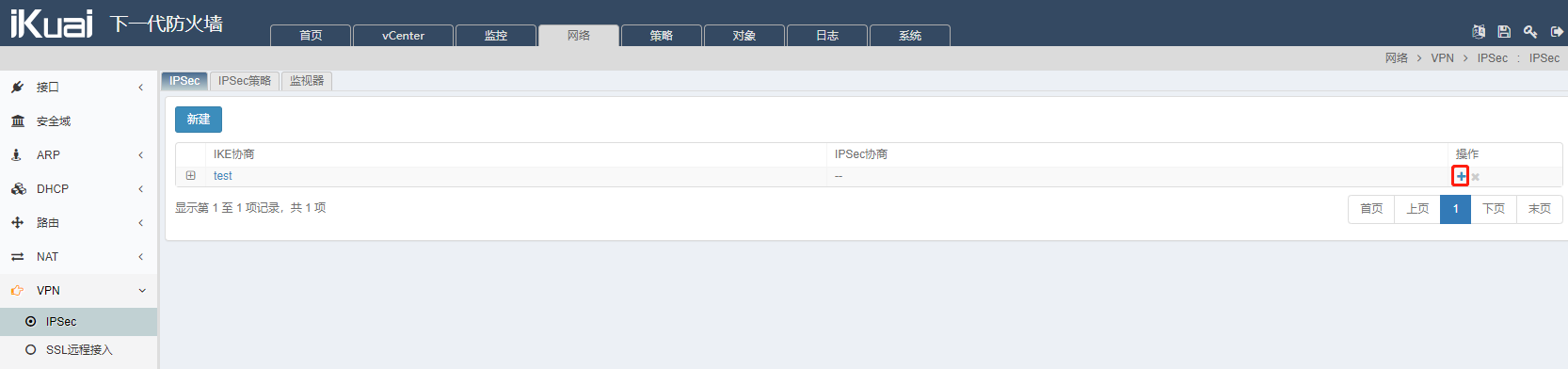

設置完成保存配置。點擊操作處“+”。
?
配置通道信息。

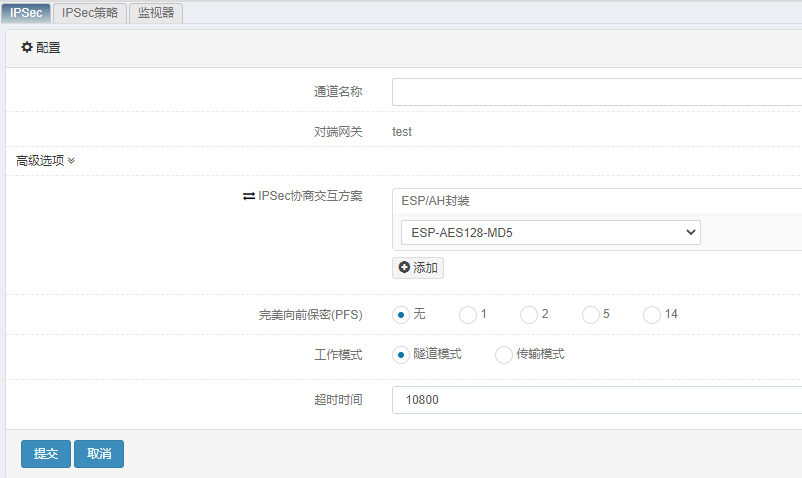

【通道名稱】:設置通道名稱。
【IPSEC協商交互方案】：選擇ESP加密算法和認證類型，兩端設備需要設置一致。
【超時時間】：對應愛快路由的ESP超時時間。
?
Ipsec策略：
?
【源地址】：填寫防火墻IP網段。
【目的地址】：填寫路由內網網段。
【通道】：選擇所創建的通道。
?
?
路由器配置如下：
?

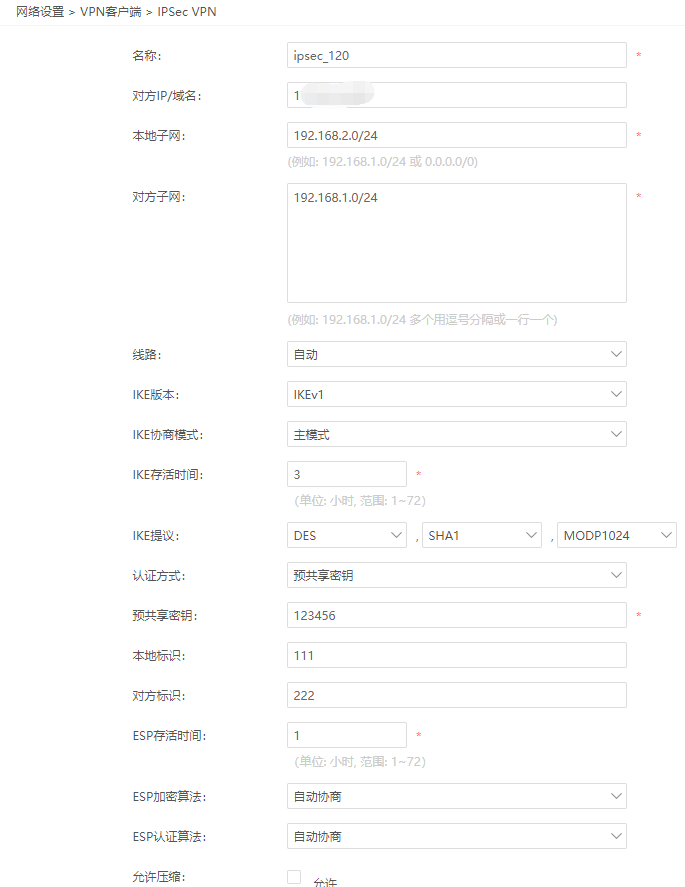

【對方IP/域名】：填寫防火墻IP地址。
【本地子網】：填寫路由內網網段。
【對方子網】：填寫防火墻網段。
【IKE版本】：IKE版本需要和防火墻所選擇“類型”一致。
【IKE協商模式】：需要和防火墻的模式選擇一致。
【IKE存活時間】：與防火墻密鑰周期設置時間一致，此處需要注意單位的換算。
【IKE提議】：IK提議對應防火墻“IKE協商交互方案”，兩端需設置一致。
【認證方式】：認證方式可選預共享密鑰和自簽證書，認證方式與防火墻設置一致。
【預共享密鑰】：如認證方式選擇預共享密鑰，那么需要兩端的密鑰都一樣。
【本地標識、對方標識】：標識雙方身份，本地標識和對方標識不能配置為相同且不能為空。
【ESP存活時間】：防火墻上“超時時間”對應此設置，需注意單位換算。
【ESP加密算法】：防火墻上“IPSEC協商交互方案”功能對應此設置，兩端設備需填寫一致。
【ESP認證算法】：防火墻上“IPSEC協商交互方案”功能對應此設置，兩端設備需填寫一致。
?
?
Ipsec vpn撥號成功驗證：
?

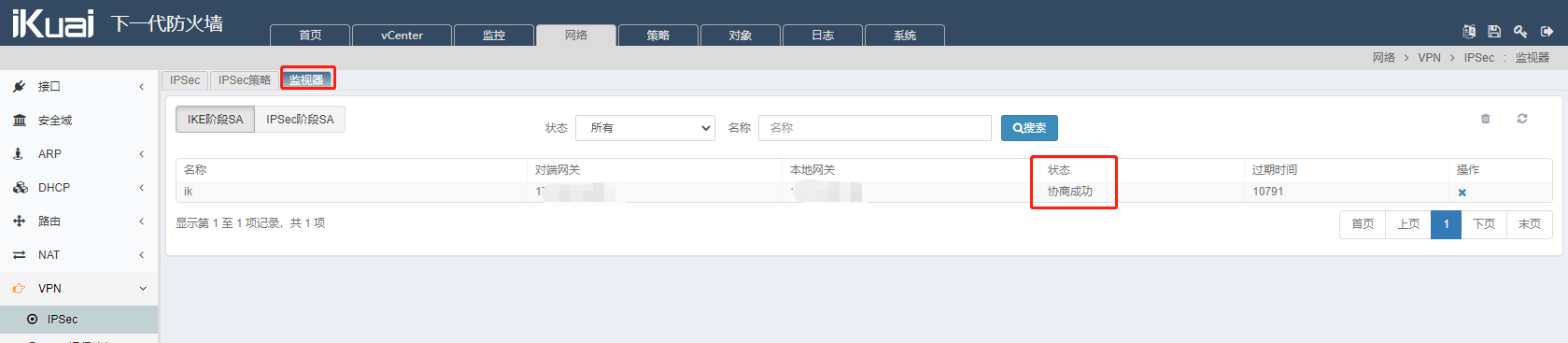

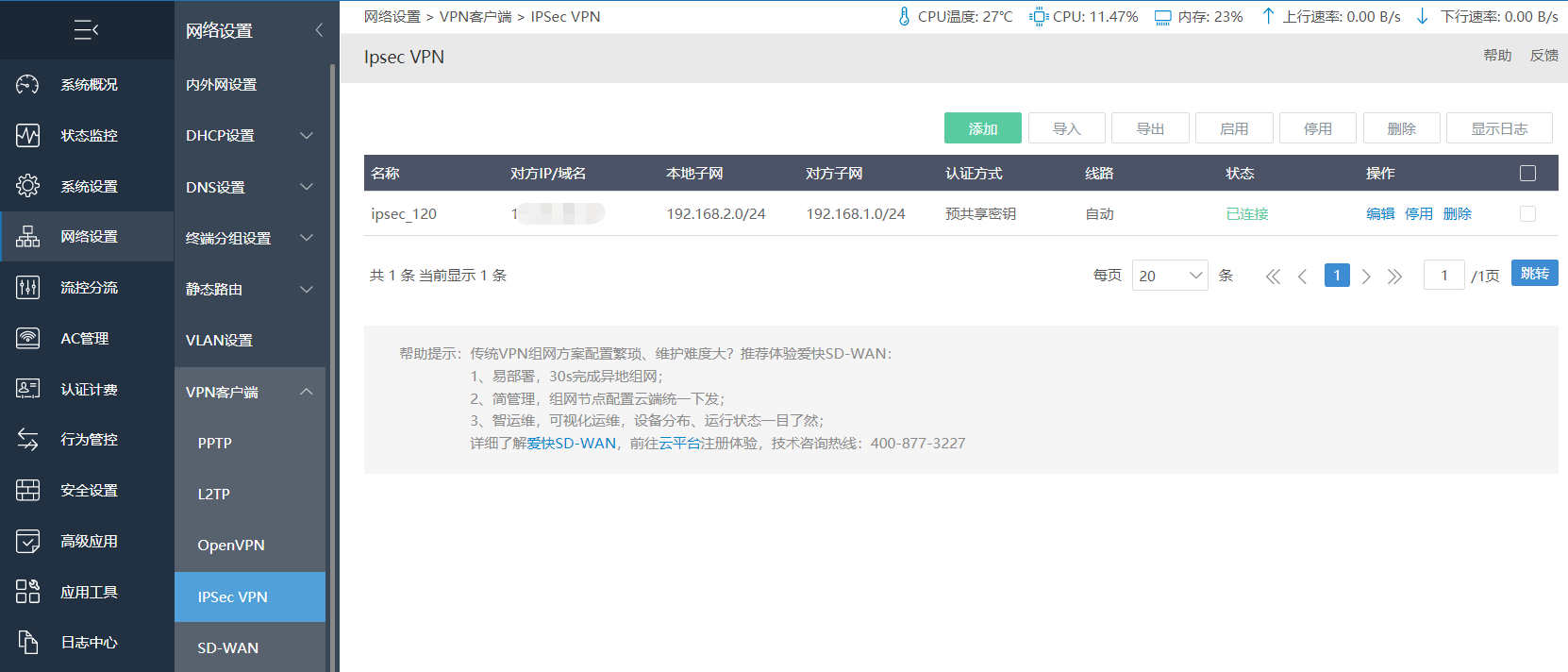

路由IPSEC狀態顯示已連接代表設置成功。
?
設置完成點擊右上角保存配置。
?
?
