一、愛快鏈路模式支持主干模式以及旁路模式
?

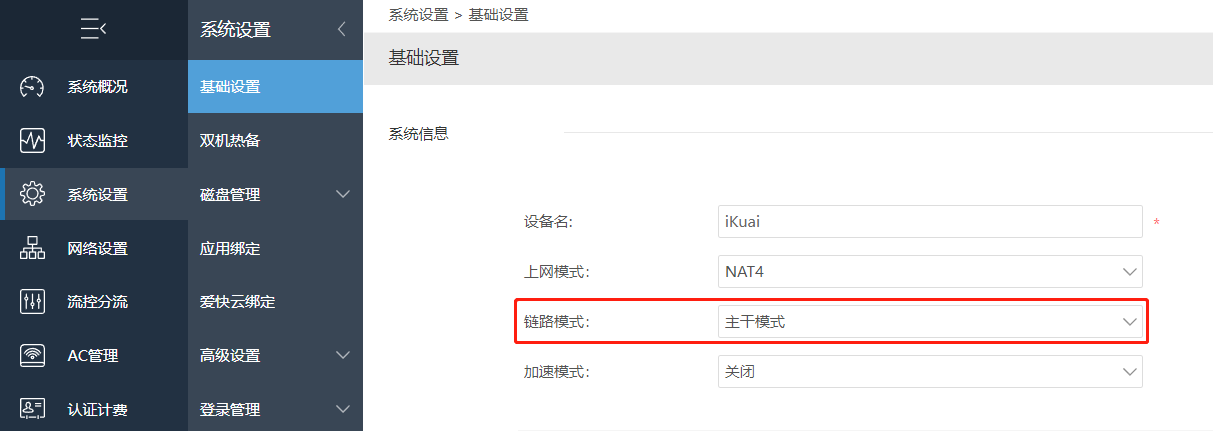

1、主干模式在愛快路由器作為主網關出口時使用，默認不需要修改。
?
2、旁路模式，在愛快作為旁路，不通過愛快上網但是需要愛快來管理AP以及設置釘釘認證、使用釘釘閃傳、web認證?。
①、實現愛快旁路管理AP以及設置釘釘認證、使用釘釘閃傳，配置如下

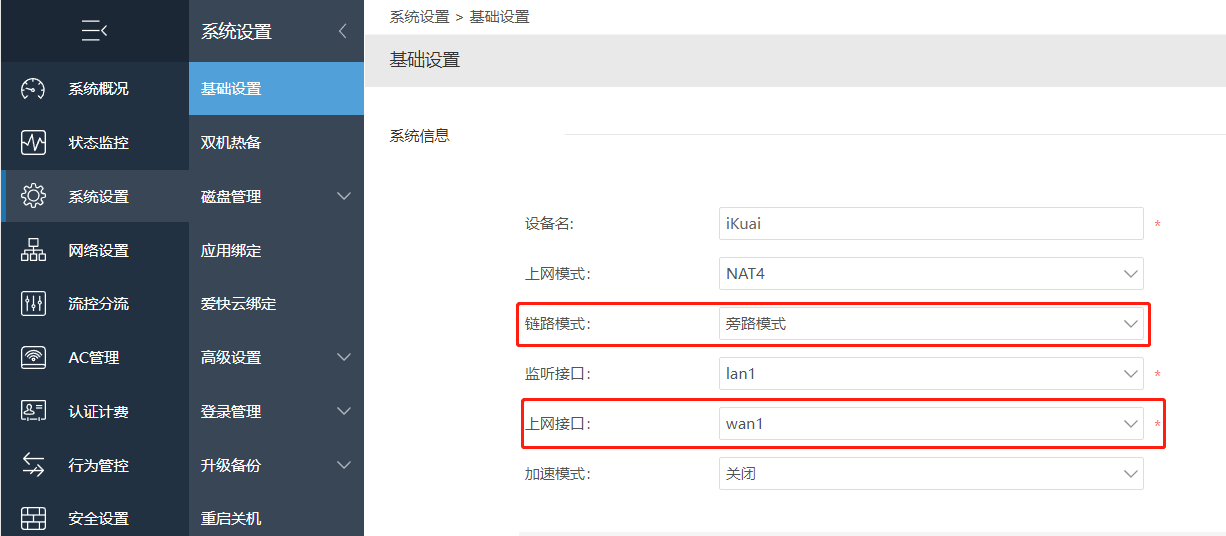

系統設置——基礎設置——鏈路模式選擇為旁路模式，并選擇上需要連接交換機的wan口。
?
拓撲如下：
注意事項：
1、一定要接愛快路由器得wan口，這樣愛快路由器才有網絡，才可以使用釘釘綁定及釘釘閃傳功能
2、如果愛快想要識別AP并管理，愛快的wan口IP必須要和下面得AP為一個網段，并且相互之間能正常通訊，如果愛快和AP只見過了三層 可使用option43方式對接實現跨三層旁路識別：http://noblerbaby.cn/support/cjwt/ap/ac.html
?
②、旁路模式下，實現旁路認證，在已有的拓撲一上，追加web認證設置
系統設置——基礎設置——鏈路模式選擇旁路模式，并選擇上需要監聽交換機的lan口以及上網接口wan1
?
拓撲如下：
?
設置方法

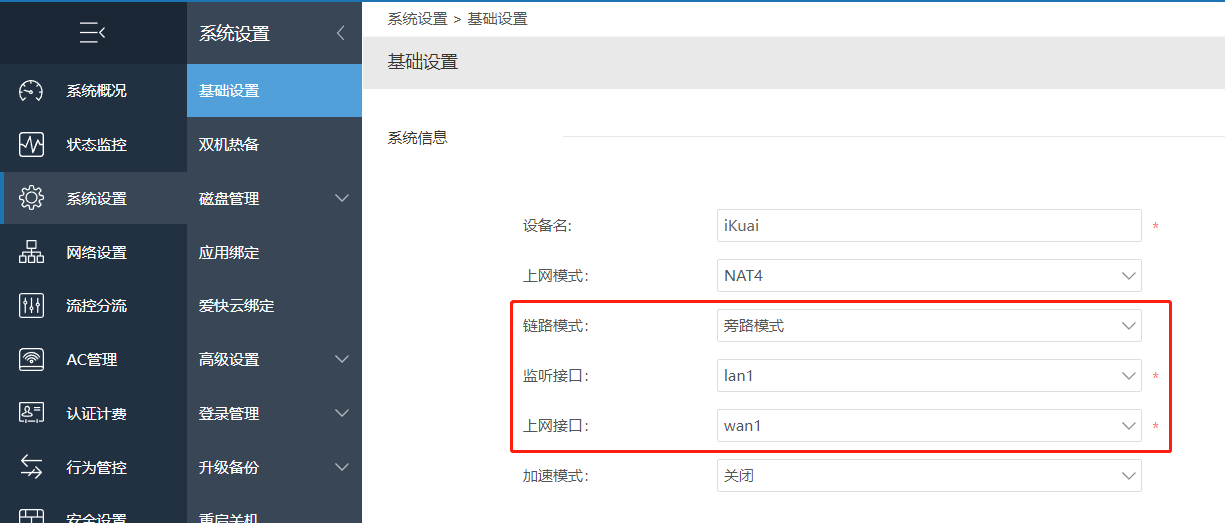

1、愛快路由器上選擇旁路模式，設置好監聽接口位lan1，上網接口為wan1

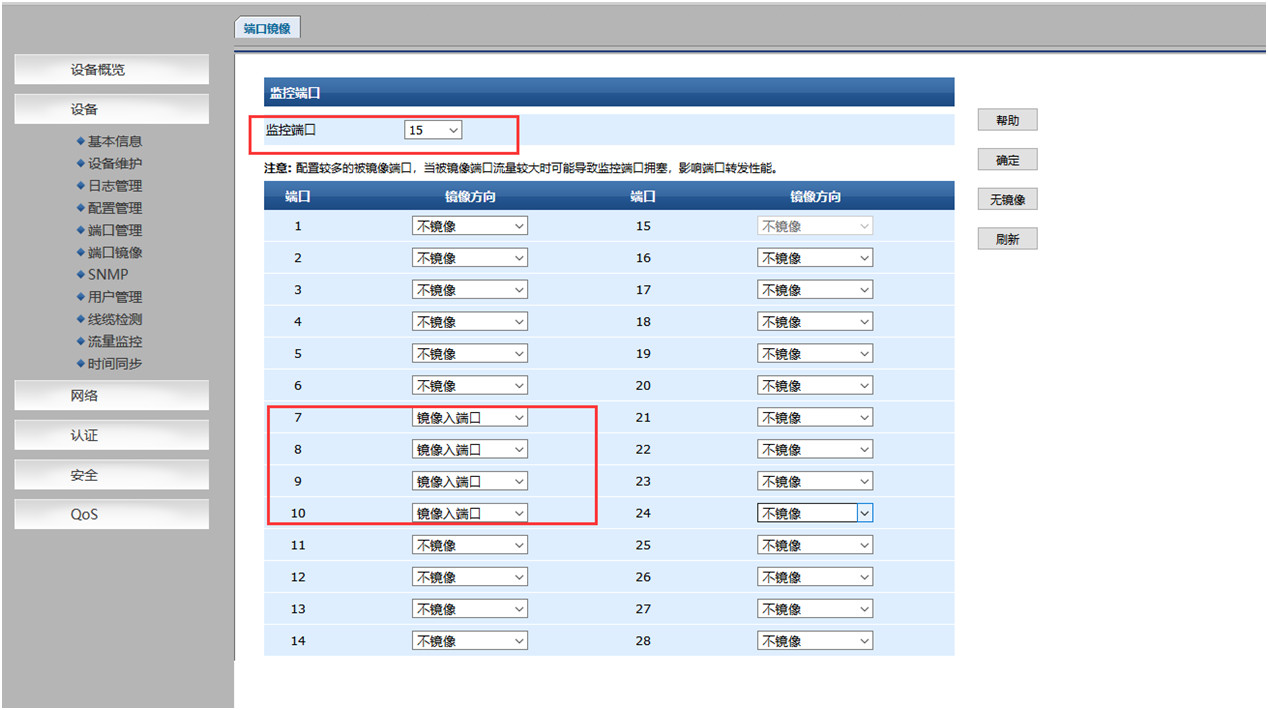

2、交換機上需要設置把ap或者pc的上網數據 改成上網數據經過的端口鏡像到愛快路由器lan口接交換機的那個口，舉例：交換機7、8、9、10口分別接下面得PC機和三個AP，15口接愛快路由的lan口，在愛快J50交換機上如下設置
注意事項：不需要鏡像雙向數據，只需要鏡像入交換機的數據即可
?
3、給旁路愛快設置好認證，在我們云平臺上填好認證IP范圍，下面需要認證的機器上網之前就可以認證了
?
