一、網絡規劃
| 局域網網絡規劃一 |
|
設備類型 | IP地址 | 說明 |
| 愛快路由 | 192.168.100.235 | 該地址為愛快WAN口地址 |
| 計費&Portal | 192.168.100.4 | 與愛快在同個出口路由下 |
以上適用與當前已經有出口路由，由于某些業務不能更換出口路由，將愛快作為二級路由帶用戶。
| 局域網網絡規劃二 |
| 設備類型 | IP地址 | 說明 |
| 愛快路由 | 192.168.100.1 | 該地址為愛快LAN口地址 |
| 計費&Portal | 192.168.100.4 | 與愛快在同個出口路由下 |
以上用于出口路由為愛快，將計費接在愛快下面的交換機上（可以理解為接在LAN口下）。與第一個差異不大。
| 公網對接規劃一 |
| 設備類型 | IP地址 | 說明 |
| 愛快路由 | 171.214.196.175 | 愛快的公網地址 |
| 計費 | 211.149.162.112 | 計費的公網地址（可做對接） |
| Portal | www.subnet.top:8080 | Portal的公網地址（可對接） |
以上環境適用于公網對接，對環境要求較高，要求路由和計費都必須具備公網IP地址。計費和Portal可以放在一個設備上。本手冊以上面的公網作為對接案例，將其分開可以更直觀的理解對接原理。
二、路由設置

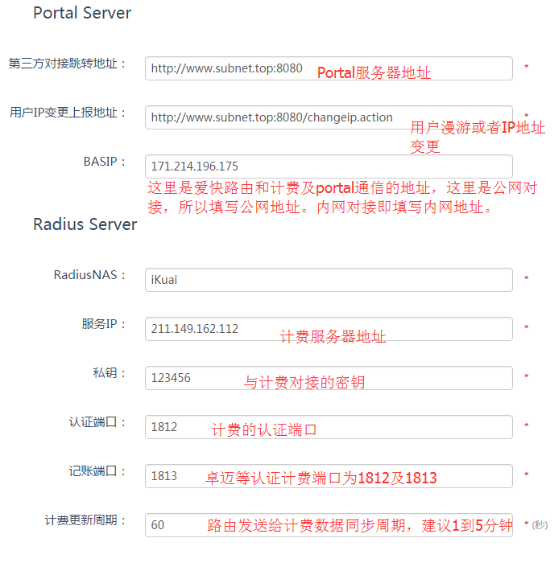

登錄到云平臺，選擇認證模式為“WEB-Radius”
注意：在下面的免認證設置中必須將Portal服務器及radius服務器的IP加入到白名單。認證范圍及重認證時長請根據實際環境調整。
三、Portal設備

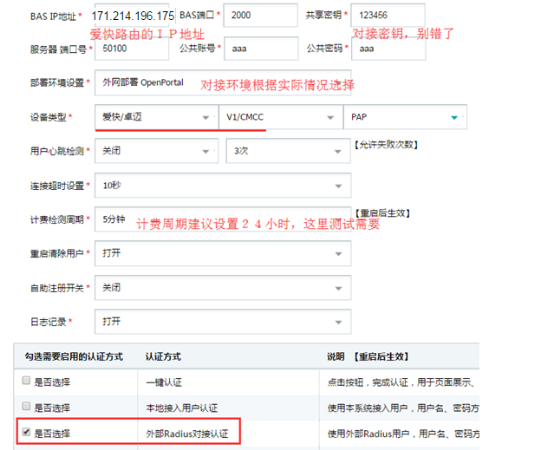

輸入IP/homeAction/index.aciton進入portal后臺管理頁面
(http://www.subnet.top:8080/honeAction/indedx.action)
注意：BAS IP地址為愛快路由與portal通信的地址，當前為公網對接，填寫公網地址，如果內網對接請?zhí)顚懴鄳牡刂?。公共賬號是一鍵認證及微信認證調用的計費或本地賬號。當一鍵認證用戶認證成功之后直接賦予該用于公共賬號的限速等屬性。部署環境上同。如果開啟用戶心跳檢測，請將檢測失敗次數稍微設置大些。使用認證方式必須選擇外部Radius認證。
四、計費設置

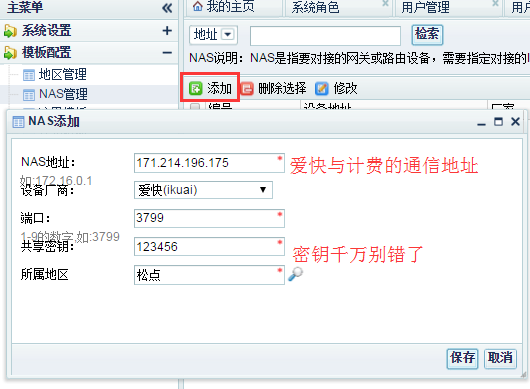

這里登錄計費的設置頁面IP:8080(http://211.149.162.112:8080)
注意：點擊保存后記得點擊上面的應用配置。配置完成后選擇批量開戶做測試賬號

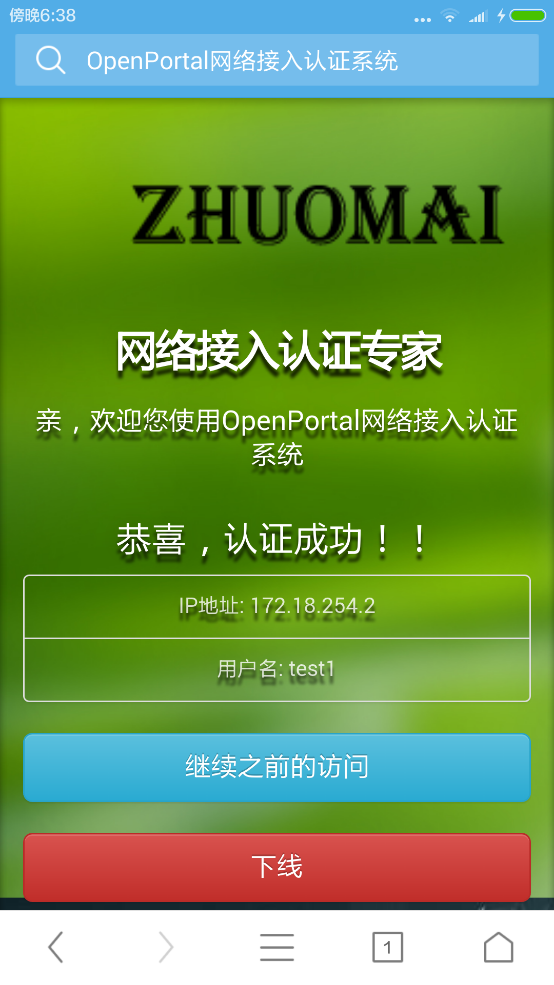

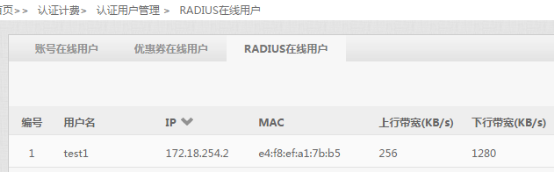

五、認證測試
六、FAQ
1：內網對接和公網對接有什么區別？
答：沒有區別，注意相互通信的IP地址填寫，及密鑰的填寫即可
2：我配置完成之后彈不出認證頁面？
答：使用不需要認證的電腦或者終端輸入Portal服務的地址查看能否正常鏈接過去（如果不能檢測portal服務啟動）
檢測愛快配置的認證白名單是否將Portal和計費加入進去
3：我輸入賬號密碼之后點擊登錄沒有反應？
答：在計費中確認賬號密碼匹配。檢測在配置NAS的時候是否應用配置
4：我登錄成功之后重復彈出認證成功的頁面，無法上網？
答：檢測BAS IP的設置，這里一般是Portal與愛快通信故障導致（填錯IP）
