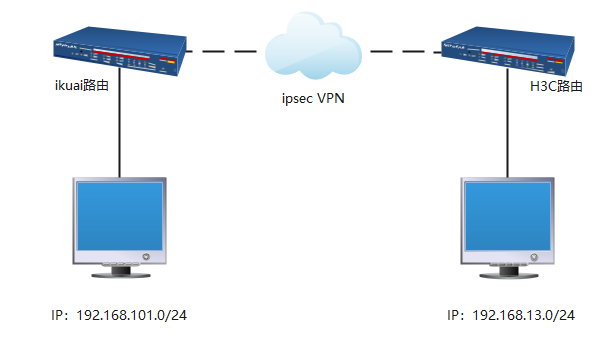

網絡拓?fù)洌?/strong>
?
網絡環境說明：
?
愛快：
愛快版本3.X
Lan：192.168.10.0/24
?
H3C：
Lan：192.168.110.0/24
?
H3C路由：
進入H3C頁面
?
?

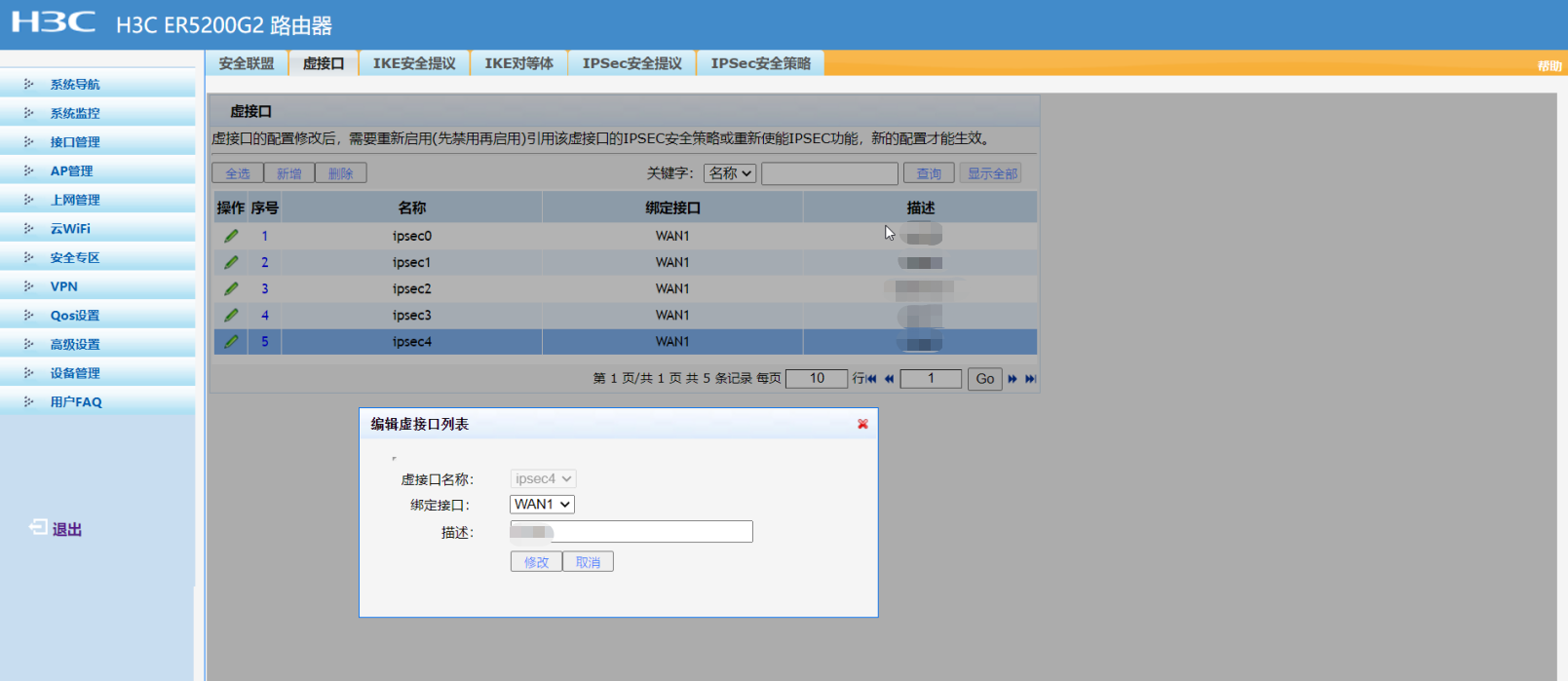

虛接口
選擇綁定接口，填寫描述。
?
?

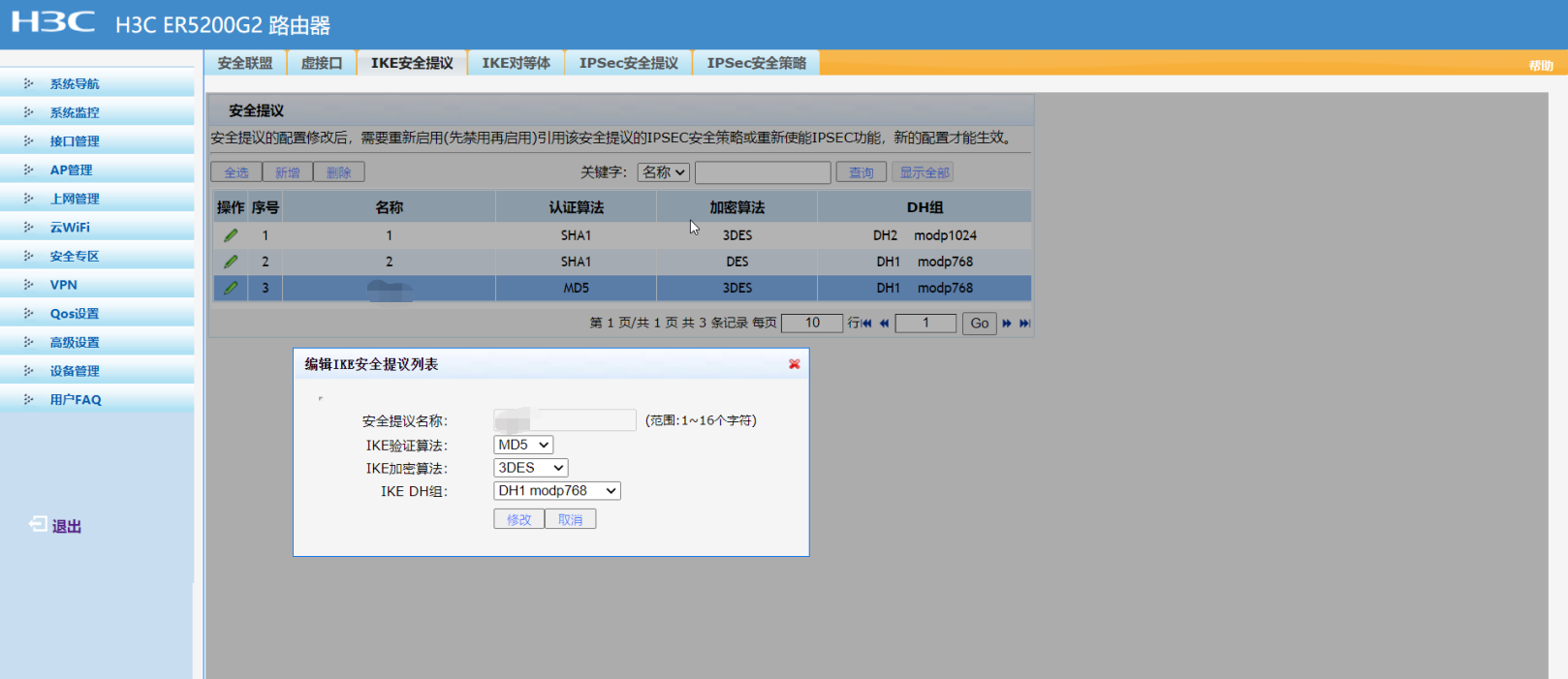

IKE安全提議
IKE驗證算法、IKE加密算法、IKE DH組需要和愛快路由IKE提議選擇一致。
?
?

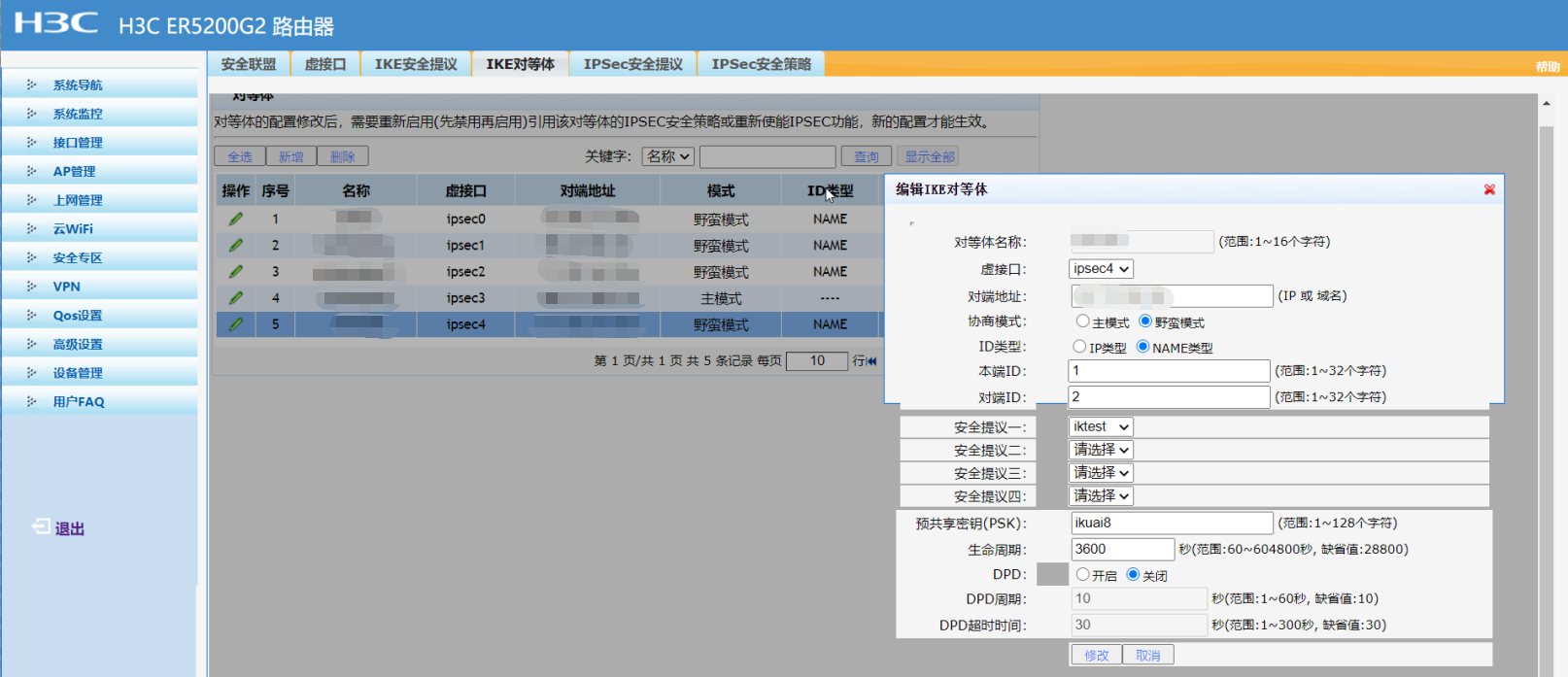

IKE對等體
【虛接口】：選擇對應虛接口。
【對端地址】：填寫對端路由的公網IP或域名。
【協商模式】：選擇野蠻模式。兩邊路由協商模式需選擇一致。野蠻模式對應愛快路由積極模式。
【ID類型】：選擇NAME類型。
【本端ID、對端ID】：本地標識和對方標識不能配置為相同且不能為空。
【安全提議一】：選擇創建的安全提議名稱。
【預共享秘鑰】：兩端需填寫一致。
【生命周期】：和愛快填寫一致，H3C是以秒為單位，愛快以時為單位，填寫是需注意。
?
?

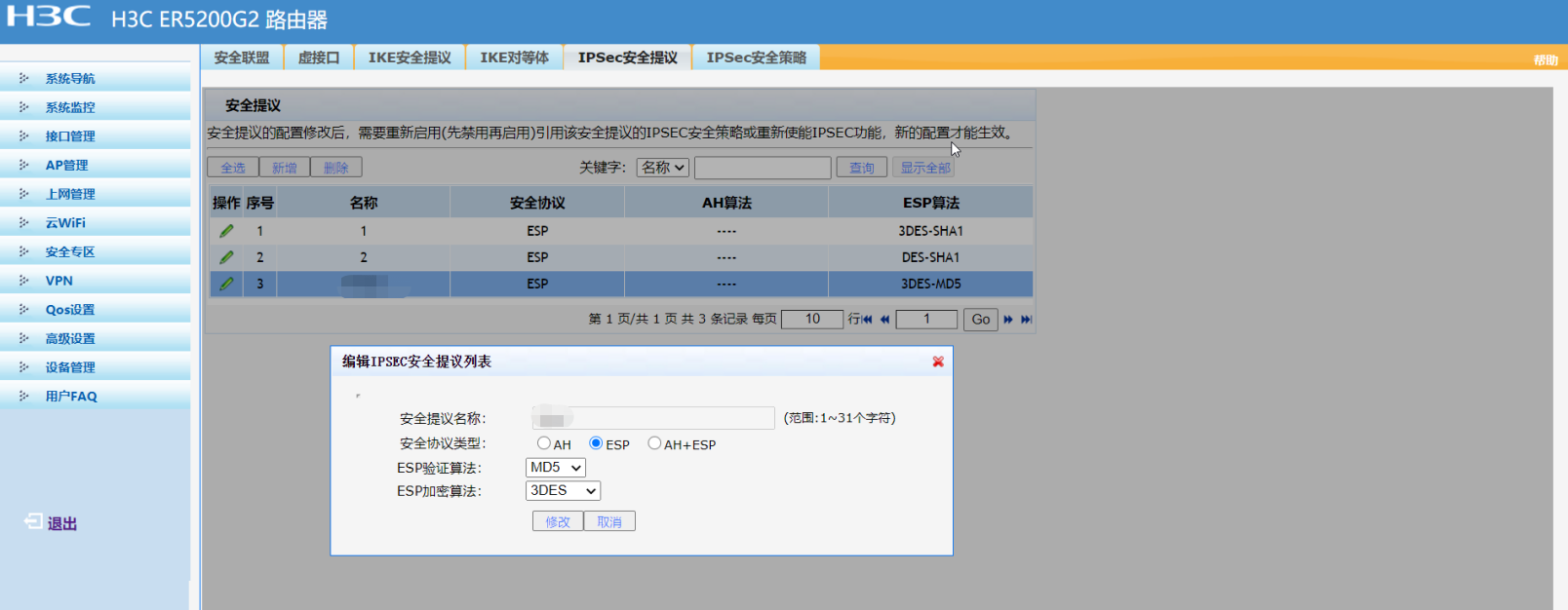

IPSEC安全類型
【安全協議類型】：選擇ESP。
【ESP驗證算法】：ipsec通道的安全策略，需要兩端路由選擇一致。
【ESP加密算法】：ipsec通道的安全策略，需要兩端路由選擇一致。
?
?

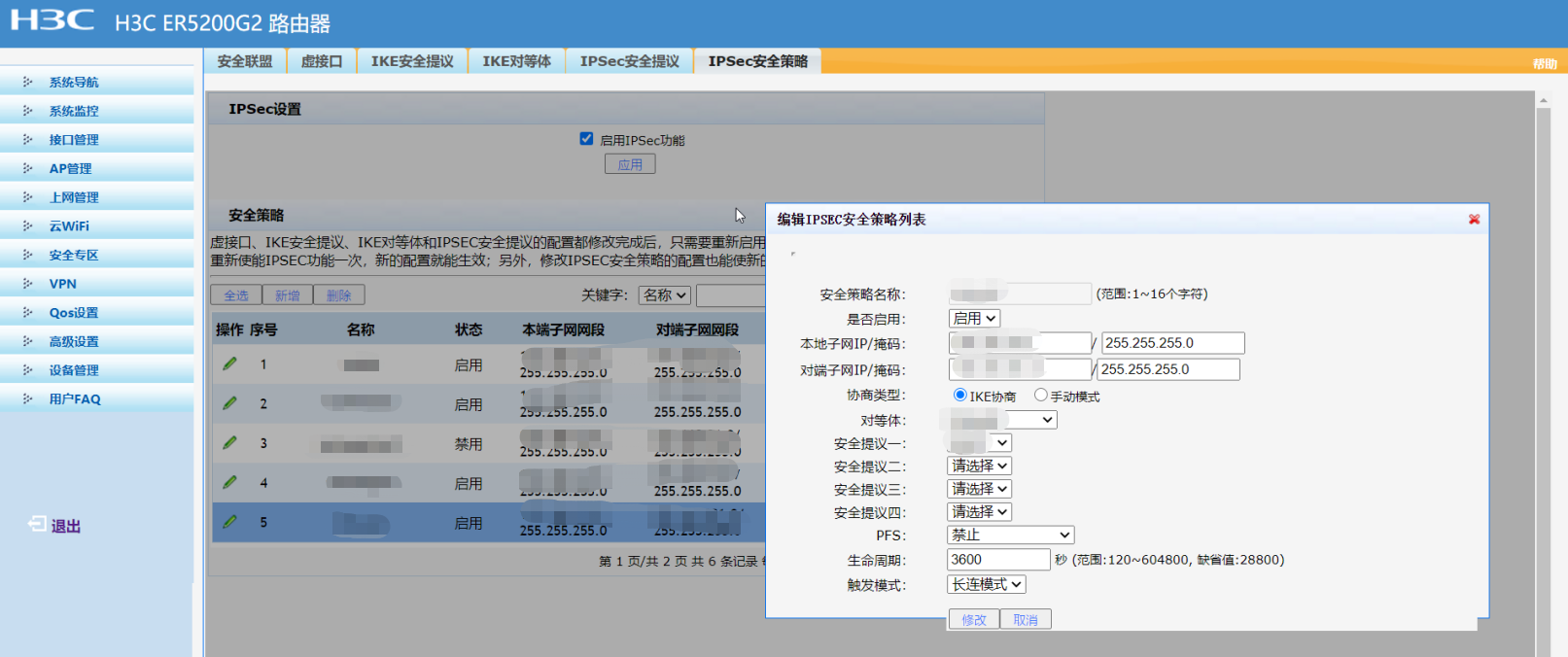

IPSEC安全策略
?
【是否應用】：選擇應用。
【本地子網IP/掩碼】：填寫本地內網網段及掩碼。
【對端子網IP/掩碼】：填寫對端內網網段及掩碼。
【協商類型】：選擇IKE協商。
【對等體】：選擇在IKE對等體中創建的對等體名稱。
【安全提議一】：選擇創建的安全提議名稱。
【PFS】：愛快不支持PFS，需要選擇禁止。
【生命周期】：對應IKE對等體中設置的生命周期。
【觸發模式】：選擇長連模式。
?
?
?
?
?

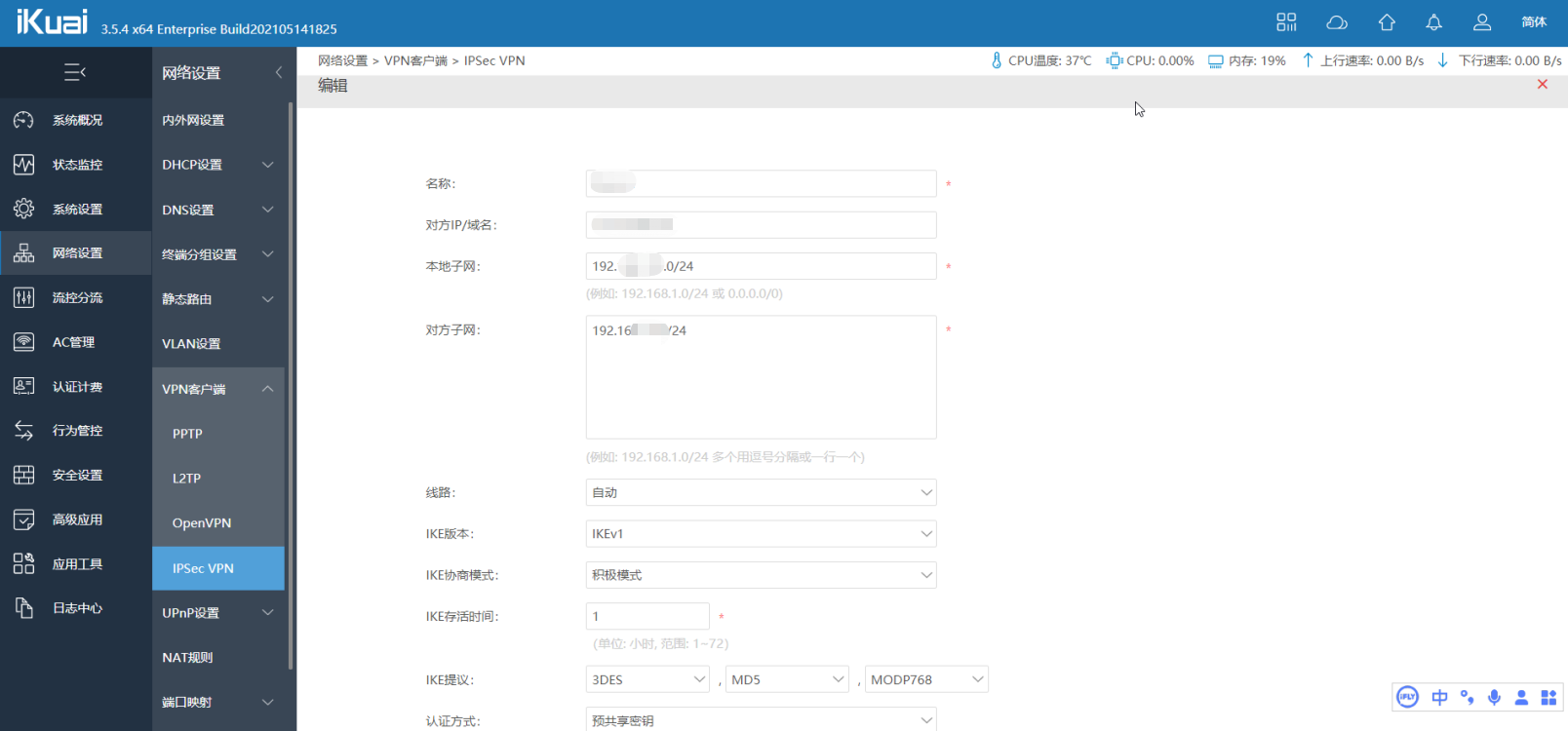

愛快路由：
?
愛快路由端設置和H3C路由設置一致就行。
?
?
?

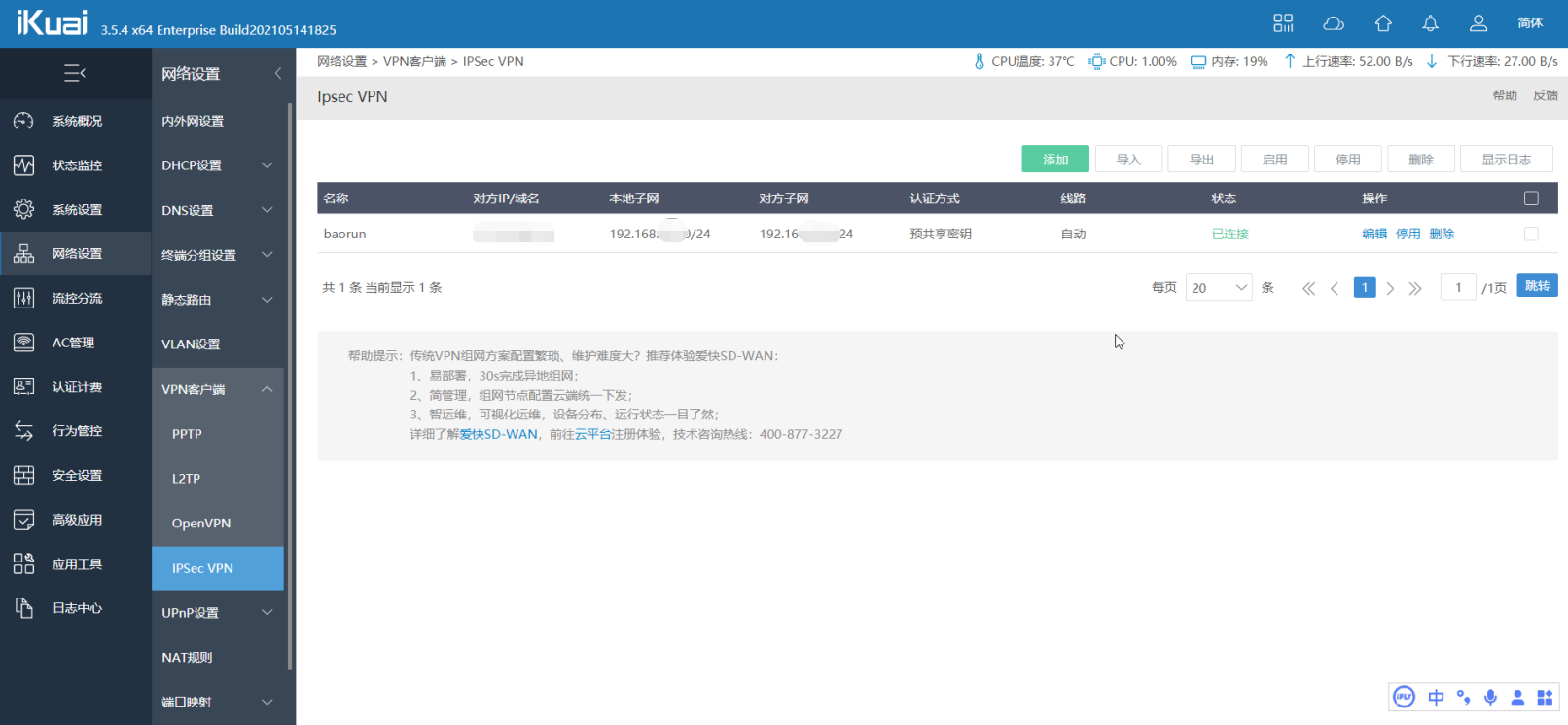

對接結果：
?
?
注意事項：
- 愛快路由不支持PFS，在設置H3C路由時一定要關閉PFS。
- H3C路由生命周期是以秒為單位，愛快路由的IKE存活時間是以時為單位，兩端路由在填寫這個設置時需換算清楚。
- H3C路由的野蠻模式對應愛快路由的IKE版本IKEv1，IKE協商模式為積極模式。
?
?
?
